本發明屬于半導體集成電路制造領域，涉及一種應用于全橋功率模塊的封裝結構和三相電機控制板。

背景技術：

1、通常市場上多用兩只金屬場效應管(mosfet，簡稱mos管)串聯(漏極和源極短接)來搭建一個半橋模塊，使用三個半橋模塊組成一個三相全橋作為電機的驅動電路以控制電機。三相全橋電路采用pdfn封裝，采用6個5x6mm的mos單管芯片搭建，從而導致占用pcb板的面積在18x14mm以上，不利于全橋模塊小型化的發展，此外，smt貼片效率低下，由于mos單管芯片比較多，需要消耗大量時間在mos單管芯片的貼片上，從而大幅度降低了生產效率。為了對上述存在的問題進行優化，研究人員提出一種改進的全橋封裝模塊，如圖1所示，該全橋封裝模塊集成了6個mos單管芯片，且在封裝內部做了mos單管芯片之間的串聯和并聯，但此類全橋封裝模塊仍舊存在如下問題：1)雖然上管t1、t2和t3芯片并聯了電源的正極，但是作為一個全橋電路來說，電源的負極并沒有并聯在一起，還需要分別連接至電源的負極，從而增加引線的復雜性；2)在全橋電路中，由于寄生電感的影響，在電路的開啟和關斷過程中，電路中的寄生電感會引起較高的擊穿電壓導致器件擊穿或者誤開啟,而下管t4、t5和t6芯片沒有源極驅動引腳，無法防止電路開啟和關斷過程中的電壓的串?dāng)_；3)無法監測電壓電流等參數狀態，無法確定全橋封裝模塊工作正常與否。

2、應該注意，上面對技術背景的介紹只是為了方便對本申請的技術方案進行清楚、完整的說明，并方便本領域技術人員的理解而闡述的，不能僅僅因?yàn)檫@些方案在本申請的背景技術部分進行了闡述而認為上述技術方案為本領域技術人員所公知。

技術實現思路

1、鑒于以上所述現有技術的缺點，本發明的目的在于提供一種應用于全橋功率模塊的封裝結構和三相電機控制板，用于解決現有技術中全橋的功率模塊的封裝結構難以小型化，全橋功率模塊的引線復雜，且無法防止電路開啟和關斷過程中的電壓的串?dāng)_以及無法對電壓電流等參數狀態的有效監測的問題。

2、為實現上述目的，本發明提供一種應用于全橋功率模塊的封裝結構，所述封裝結構包括基板、沿基板四周設置的多個引腳以及設于所述基板上的第一基島、第二基島、第三基島、第四基島、第五基島和第六基島，其中，所述第一基島、所述第二基島和所述第三基島上分別焊接有第一mos芯片、第二mos芯片和第三mos芯片，所述第一mos芯片、所述第二mos芯片和所述第三mos芯片構成全橋封裝功率模塊的上橋臂，所述第一mos芯片、所述第二mos芯片和所述第三mos芯片的柵極、源極和漏極通過打線的形式引出至所述基板上對應的引腳處，且與所述第一mos芯片、所述第二mos芯片和所述第三mos芯片的漏極對應的引腳通過內部引線連接后，再與電源的正極連接，所述第四基島、所述第五基島和所述第六基島上分別焊接有第四mos芯片、第五mos芯片和第六mos芯片，所述第四mos芯片、所述第五mos芯片和所述第六mos芯片構成全橋封裝功率模塊的下橋臂，所述第四mos芯片、所述第五mos芯片和所述第六mos芯片的柵極和源極通過打線的形式引出至所述基板上對應的引腳處，且所述第四mos芯片、所述第五mos芯片和所述第六mos芯片的源極還與對應的電源負極引腳連接，且所述電源負極引腳通過內部引線連接。

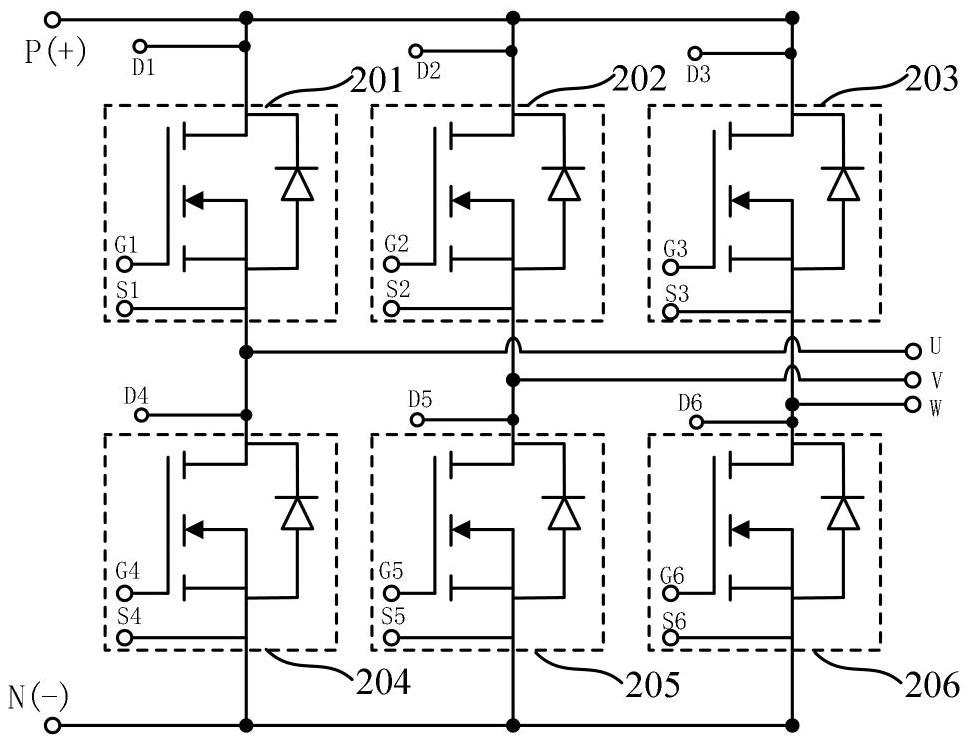

3、可選地，所述第四mos芯片的漏極與電機的u相以及第一引腳連接、所述第五mos芯片的漏極與電機的v相以及第二引腳連接、所述第六mos芯片的漏極與電機的w相以及第三引腳連接，通過所述第一引腳、所述第二引腳和所述第三引腳實現對所述全橋封裝功率模塊的電流和電壓的監控。

4、可選地，所述第一mos芯片的源極與所述第四mos芯片的漏極連接，所述第二mos芯片的源極與所述第五mos芯片的漏極連接，所述第三mos芯片的源極與所述第六mos芯片的漏極連接。

5、可選地，所述封裝結構還包括有多個連接結構，所述連接結構設置于所述第一基島、所述第二基島和所述第三基島之間使得所述第一基島、所述第二基島和所述第三基島并聯連接，所述連接結構還設置于所述第四基島、所述第五基島和所述第六基島之間使得所述所述第四基島、所述第五基島和所述第六基島并聯連接。

6、可選地，所述連接結構包括銅片、鋁帶、焊接銅線和金線的任一種。

7、可選地，所述封裝結構還包括有塑封層，所述塑封層覆蓋在所述基板上，以使得所述第一mos芯片、所述第二mos芯片、所述第三mos芯片、所述第四mos芯片、所述第五mos芯片和所述第六mos芯片與外界的絕緣隔離。

8、可選地，所述第一基島、所述第二基島和所述第三基島的尺寸均相等，所述第四基島、所述第五基島和所述第六基島的尺寸均相等。

9、可選地，所述第一mos芯片、所述第二mos芯片、所述第三mos芯片的尺寸均相等，所述第四mos芯片、所述第五mos芯片和所述第六mos芯片的尺寸均相等。

10、可選地，所述封裝結構的尺寸為12mmx14mm。

11、本發明還提供一種三相電機控制板，所述三相電機控制板包括上述所述的應用于全橋功率模塊的封裝結構。

12、如上所述，本發明的應用于全橋功率模塊的封裝結構和三相電機控制板具有以下有益效果：

13、本發明使用該封裝結構將全橋封裝功率模塊的下橋臂內的第四mos芯片、第五mos芯片和第六mos芯片設置源極引腳，從而能夠防止電路開啟和關斷過程中的電壓的串?dāng)_；

14、本發明使用該封裝結構將全橋封裝功率模塊的下橋臂內的第四mos芯片、第五mos芯片和第六mos芯片的源極與對應的電源負極引腳連接，然后再將電源負極引腳通過內部引線連接，從而能夠降低引線的復雜度；

15、本發明使用該封裝結構將全橋封裝功率模塊的下橋臂內的第四mos芯片、第五mos芯片和第六mos芯片的漏極分別引出，實現了對電壓電流等參數狀態的有效監測；

16、此外，本發明提出的封裝結構體積較小，以使得在后續采用該封裝結構應用于全橋功率模塊以及制備三相電機控制板等結構時，有利于減小全橋功率模塊和三相電機控制板的體積。

技術特征：

1.一種應用于全橋功率模塊的封裝結構，其特征在于，包括基板、沿基板四周設置的多個引腳以及設于所述基板上的第一基島、第二基島、第三基島、第四基島、第五基島和第六基島，其中，所述第一基島、所述第二基島和所述第三基島上分別焊接有第一mos芯片、第二mos芯片和第三mos芯片，所述第一mos芯片、所述第二mos芯片和所述第三mos芯片構成全橋封裝功率模塊的上橋臂，所述第一mos芯片、所述第二mos芯片和所述第三mos芯片的柵極、源極和漏極通過打線的形式引出至所述基板上對應的引腳處，且與所述第一mos芯片、所述第二mos芯片和所述第三mos芯片的漏極對應的引腳通過內部引線連接后，再與電源的正極連接，所述第四基島、所述第五基島和所述第六基島上分別焊接有第四mos芯片、第五mos芯片和第六mos芯片，所述第四mos芯片、所述第五mos芯片和所述第六mos芯片構成全橋封裝功率模塊的下橋臂，所述第四mos芯片、所述第五mos芯片和所述第六mos芯片的柵極和源極通過打線的形式引出至所述基板上對應的引腳處，且所述第四mos芯片、所述第五mos芯片和所述第六mos芯片的源極還與對應的電源負極引腳連接，且所述電源負極引腳通過內部引線連接。

2.根據權利要求1所述的應用于全橋功率模塊的封裝結構，其特征在于：所述第四mos芯片的漏極與電機的u相以及第一引腳連接、所述第五mos芯片的漏極與電機的v相以及第二引腳連接、所述第六mos芯片的漏極與電機的w相以及第三引腳連接，通過所述第一引腳、所述第二引腳和所述第三引腳實現對全橋封裝功率模塊的電流和電壓的監控。

3.根據權利要求2所述的應用于全橋功率模塊的封裝結構，其特征在于：所述第一mos芯片的源極與所述第四mos芯片的漏極連接，所述第二mos芯片的源極與所述第五mos芯片的漏極連接，所述第三mos芯片的源極與所述第六mos芯片的漏極連接。

4.根據權利要求1所述的應用于全橋功率模塊的封裝結構，其特征在于：所述封裝結構還包括有多個連接結構，所述連接結構設置于所述第一基島、所述第二基島和所述第三基島之間使得所述第一基島、所述第二基島和所述第三基島并聯連接，所述連接結構還設置于所述第四基島、所述第五基島和所述第六基島之間使得所述所述第四基島、所述第五基島和所述第六基島并聯連接。

5.根據權利要求4所述的應用于全橋功率模塊的封裝結構，其特征在于：所述連接結構包括銅片、鋁帶、焊接銅線和金線的任一種。

6.根據權利要求1所述的應用于全橋功率模塊的封裝結構，其特征在于，所述封裝結構還包括有塑封層，所述塑封層覆蓋在所述基板上，以使得所述第一mos芯片、所述第二mos芯片、所述第三mos芯片、所述第四mos芯片、所述第五mos芯片和所述第六mos芯片與外界的絕緣隔離。

7.根據權利要求1～6任一所述的應用于全橋功率模塊的封裝結構，其特征在于：所述第一基島、所述第二基島和所述第三基島的尺寸均相等，所述第四基島、所述第五基島和所述第六基島的尺寸均相等。

8.根據權利要求7所述的應用于全橋功率模塊的封裝結構，其特征在于：所述第一mos芯片、所述第二mos芯片、所述第三mos芯片的尺寸均相等，所述第四mos芯片、所述第五mos芯片和所述第六mos芯片的尺寸均相等。

9.根據權利要求8所述的應用于全橋功率模塊的封裝結構，其特征在于：所述封裝結構的尺寸為12mmx14mm。

10.一種三相電機控制板，其特征在于：所述三相電機控制板包括權利要求1至9任一所述的應用于全橋功率模塊的封裝結構。

技術總結
本發明提供一種應用于全橋功率模塊的封裝結構和三相電機控制板，改進了全橋功率模塊的引腳結構，實現將六個MOS芯片進行平鋪以降低占用PCB板的面積的同時，還可以通過設置的第一引腳、第二引腳和第三引腳實現對電壓電流等參數狀態的有效監測，將下橋臂內的第四MOS芯片、第五MOS芯片和第六MOS芯片設置源極引腳，從而能夠防止電路開啟和關斷過程中發生的電壓串?dāng)_，并且將下橋臂內的第四MOS芯片、第五MOS芯片和第六MOS芯片的源極還與對應的電源負極引腳連接，然后再將電源負極引腳通過內部引線連接，從而降低了引線的復雜度，此外，該封裝結構的體積較小，有利于減小全橋功率模塊和三相電機控制板的體積。

技術研發人員：吳興誠
受保護的技術使用者：瑤芯微（上海）電子科技股份有限公司
技術研發日：
技術公布日：2025/4/28
