本發明涉及金屬連接器插座組件，尤其是一種金屬連接器插座組件。

背景技術：

1、金屬連接器在大電流的傳導上有非常卓越的優點如優秀的屏蔽性能、良好的散熱能力、較強的耐環境性能、安裝界面尺寸更小（同等級塑料產品）等。如今市面上大多數金屬連接器插座均采用插針形式，插座和面板僅依靠螺栓來實現屏蔽接觸等。現有金屬連接插座小端子大多依靠灌膠來實現小端子的有效固定，該種固定方式費時費力，增加了較多成本。還有部分產品依靠在側邊增加零件卡緊小線纜來間接實現小端子固定，固定效果有限，且以上固定形式小線纜均為直出形式，在客戶擰緊內部螺栓時可能壓傷小線纜。如把線纜折彎90度則折彎半徑過小，可能出現線皮損失等意外情況。

技術實現思路

1、為了克服現有的不足，本發明提供了一種金屬連接器插座組件。

2、本發明解決其技術問題所采用的技術方案是：一種金屬連接器插座組件，包括插孔端子、插座注塑件、互鎖端子、互鎖端子保持輔助結構和二次鎖止結構；所述插座注塑件一端安裝在插座殼體上，中間貫穿有插孔端子，側面設有互鎖端子保持輔助結構；所述互鎖端子保持輔助結構底部插接在插孔護套上內部鎖定互鎖端子；所述插孔端子底部套設在插孔護套內；所述插孔護套安裝在插座殼體內，中間設有觸指棒，所述觸指棒固定在插孔端子內，外側壁與插座殼體之間安裝有互鎖端子；所述插座殼體外部套設有表帶簧，側面安裝有二次鎖止結構。

3、根據本發明的另一個實施例，進一步包括，所述插座殼體前端設有掛臺和引導板，中部設有法蘭盤，尾部側面設有插塊，底部設有呈圓周一圈的殼體卡槽，內部設有容置腔一；所述引導板設有兩組，分別在掛臺兩側；所述法蘭盤底部設有密封圈安裝槽，四角上設有螺套安裝孔；所述容置腔內壁設有卡片；所述螺套安裝孔四周設有螺套安裝孔凸條；所述密封圈安裝槽內安裝有密封墊，插座殼體尾部套設有表帶簧，底部安裝有插座注塑件。

4、根據本發明的另一個實施例，進一步包括，所述密封墊四角設有與法蘭盤相對應的螺套安裝孔，以及與螺套安裝孔凸條相匹配的避讓孔。

5、根據本發明的另一個實施例，進一步包括，所述插座注塑件為注塑件，為貼合殼體卡槽前端設有與之相匹配的插座凸塊，內部設有容置腔二；所述容置腔二側面與插座注塑件之間設有鎖定槽；所述容置腔二內部設有插孔端子，所述鎖定槽內通過互鎖端子保持輔助結構固定互鎖端子。

6、根據本發明的另一個實施例，進一步包括，所述插孔端子前端外部通過插孔護套安裝在容置腔一內。

7、根據本發明的另一個實施例，進一步包括，所述互鎖端子保持輔助結構尾端一次鎖緊在端子護套上，前端二次鎖緊在插座注塑機上，內部設有兩組能夠穿過線纜的鎖定孔，前端側面延伸設有止退部；所述鎖定孔另一端設有半弧型插件，所述插件插接在插孔護套側面；所述止退部為l型結構，短邊與互鎖端子保持輔助結構前端一體連接，長邊內側設有鎖定塊；所述鎖定塊與插座注塑件側面鎖緊孔相匹配。

8、根據本發明的另一個實施例，進一步包括，所述二次鎖止結構兩側設有二次鎖掛鉤，中間設有彈片；所述二次鎖掛鉤與插座殼體前端的引導板相匹配。

9、本發明的有益效果是，本插座上增加表帶簧，使插座金屬殼體能和面板開孔有效接觸，提升屏蔽性能；插孔端子放在插座上，提升單獨插座的安全性能，能滿足更苛刻的觸指條件，能提供更好的防偏擺能力，防止客戶擰緊銅排時插座端子松動；在插座上增加二次鎖止結構，有效防止插頭插座意外松脫；插座增加互鎖端子保持輔助結構且有一定的出線角度，對互鎖端子二次鎖緊同時防止螺栓意外對線纜的損傷，對相應小線纜有一定的保護作用。

技術特征：

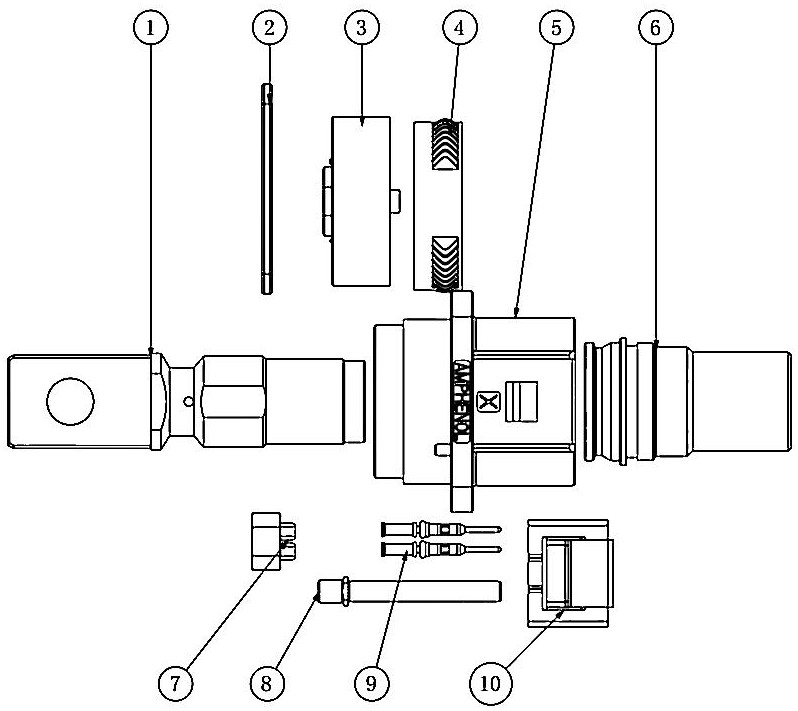

1.一種金屬連接器插座組件，其特征是，包括插孔端子（1）、插座注塑件（3）、互鎖端子（9）、互鎖端子保持輔助結構（7）和二次鎖止結構（10）；所述插座注塑件（3）一端安裝在插座殼體（5）上，中間貫穿有插孔端子（1），側面設有互鎖端子保持輔助結構（7）；所述互鎖端子保持輔助結構（7）底部插接在插孔護套（6）上內部鎖定互鎖端子（9）；所述插孔端子（1）底部套設在插孔護套（6）內；所述插孔護套（6）安裝在插座殼體（5）內，中間設有觸指棒（8），所述觸指棒（8）固定在插孔端子（1）內，外側壁與插座殼體（5）之間安裝有互鎖端子（9）；所述插座殼體（5）外部套設有表帶簧（4），側面安裝有二次鎖止結構（10）。

2.根據權利要求1所述的金屬連接器插座組件，其特征是，所述插座殼體（5）前端設有掛臺（5-1）和引導板（5-2），中部設有法蘭盤（5-3），尾部側面設有插塊（5-4），底部設有呈圓周一圈的殼體卡槽（5-5），內部設有容置腔一（5-6）；所述引導板（5-2）設有兩組，分別在掛臺（5-1）兩側；所述法蘭盤（5-3）底部設有密封圈安裝槽（5-3-1），四角上設有螺套安裝孔（5-3-2）；所述容置腔一（5-6）內壁設有卡片（5-6-1）；所述螺套安裝孔（5-3-2）四周設有螺套安裝孔凸條（5-3-3）；所述密封圈安裝槽（5-3-1）內安裝有密封墊（2），插座殼體（5）尾部套設有表帶簧（4），底部安裝有插座注塑件（3）。

3.根據權利要求2所述的金屬連接器插座組件，其特征是，所述密封墊（2）四角設有與法蘭盤（5-3）相對應的螺套安裝孔（5-3-2），以及與螺套安裝孔凸條（5-3-3）相匹配的避讓孔（2-1）。

4.根據權利要求2所述的金屬連接器插座組件，其特征是，所述插座注塑件（3）為注塑件，為貼合殼體卡槽（5-5）前端設有與之相匹配的插座凸塊（3-2），內部設有容置腔二（3-1）；所述容置腔二（3-1）側面與插座注塑件（3）之間設有鎖定槽（3-3）；所述容置腔二（3-1）內部設有插孔端子（1），所述鎖定槽（3-3）內通過互鎖端子保持輔助結構（7）固定互鎖端子（9）。

5.根據權利要求1所述的金屬連接器插座組件，其特征是，所述插孔端子（1）前端外部通過插孔護套（6）安裝在容置腔一（5-6）內。

6.根據權利要求1所述的金屬連接器插座組件，其特征是，所述互鎖端子保持輔助結構（7）尾端一次鎖緊在端子護套（6）上，前端二次鎖緊在插座注塑機（3）上，內部設有兩組兩組能夠穿過線纜的鎖定孔（7-1），前端側面延伸設有止退部（7-2）；所述鎖定孔（7-1）另一端設有半弧型插件（7-1-1），所述插件（7-1-1）插接在插孔護套（6）側面；所述止退部（7-2）為l型結構，短邊與互鎖端子保持輔助結構（7）前端一體連接，長邊內側設有鎖定塊（7-2-1）；所述鎖定塊（7-2-1）與插座注塑件（3）側面鎖緊孔相匹配。

7.根據權利要求1所述的金屬連接器插座組件，其特征是，所述二次鎖止結構（10）兩側設有二次鎖掛鉤（10-1），中間設有彈片（10-2）；所述二次鎖掛鉤（10-1）與插座殼體（5）前端的引導板（5-2）相匹配。

技術總結
本發明涉及金屬連接器插座組件技術領域，尤其是一種金屬連接器插座組件，包括插孔端子、插座注塑件、互鎖端子、互鎖端子保持輔助結構和二次鎖止結構；所述插座注塑件一端安裝在插座殼體上，中間貫穿有插孔端子，側面設有互鎖端子保持輔助結構；所述互鎖端子保持輔助結構底部插接在插孔護套上內部鎖定互鎖端子；所述插孔端子底部套設在插孔護套內；所述插孔護套安裝在插座殼體內，中間設有觸指棒，所述觸指棒固定在插孔端子內，外側壁與插座殼體之間安裝有互鎖端子；所述插座殼體外部套設有表帶簧，側面安裝有二次鎖止結構。提高了安全性、可靠性。

技術研發人員：翟壯壯,酈恒,蘇暢
受保護的技術使用者：安費諾(常州)電子有限公司
技術研發日：
技術公布日：2025/4/24
