本申請涉及電池，特別涉及一種電池裝置及用電裝置。

背景技術：

1、電連接件是設置在電池包內的一種電連接結構，隨著電池包過流需求的提高，大過流電連接件會對電池包內精密器件的精度產生影響，從而影響電池性能。

技術實現思路

1、鑒于上述問題，本申請?zhí)峁┮环N電池裝置及用電裝置，旨在減少大過流電連接件對精密器件精度的影響。

2、第一方面，本申請?zhí)峁┮环N電池裝置，包括繼電器、連接器以及電連接結構，所述電連接結構包括電連接件，所述電連接件電連接所述繼電器和連接器，至少部分所述電連接件的表面上包覆有電磁屏蔽層，所述電磁屏蔽層為套設在所述電連接件上的導電網。

3、本申請實施例的技術方案中，電磁屏蔽層可以對電連接件產生的電磁波進行引導、反射或吸收，減少了電磁波的傳播，從而減少電磁波對電流傳感器等精密器件精度的影響，進而減少電流傳感器等精密器件因精度降低導致電池管理系統對電量估計不準確而使電池充放電效率降低的問題。此外，網狀電磁屏蔽層相較于片狀電磁屏蔽層具有一定的彈性，當用于具有彎折的電連接件時，網狀電磁屏蔽層更有利于套設在電連接件上。因此，本申請能夠減少大過流電連接件對精密器件精度的影響，從而提高電池性能。

4、在一些實施例中，所述導電網選自金屬導電網、金屬?gòu)?fù)合材料導電網、導電高分子材料導電網中的一種。

5、本申請實施例的技術方案中，金屬導電網、金屬?gòu)?fù)合材料導電網以及導電高分子材料導電網均具有導電性，當電磁波達到導電網表面時，由于導電網的導電性，導電網的表面會產生感應電流，這個感應電流會產生一個與入射電磁波相反的電磁場，從而使入射電磁波被反射回去；此外部分電磁波能夠進入導電網內部，在導電網內部，電磁波會引起電子運動，從而將電磁能轉化為熱能被消耗掉。

6、在一些實施例中，所述金屬導電網包括鐵導電網、鎳導電網和銅導電網；和/或，所述金屬?gòu)?fù)合材料導電網包括鐵氧體導電網、鐵基納米晶合金導電網、鎳基納米晶合金導電網和鈷基納米晶合金導電網；和/或，所述導電高分子材料導電網包括聚苯胺導電網、聚吡咯導電網、聚噻吩導電網和導電聚苯乙烯導電網。

7、本申請實施例的技術方案中，導電網的選擇靈活多樣，可以根據需要進行選擇。

8、在一些實施例中，所述導電網滿足以下條件的至少一個：所述導電網為單層或多層結構；所述導電網的厚度為0.2mm-0.6mm；所述導電網的網孔孔徑為0.8mm-1.5mm；所述導電網的網線線徑為0.01mm-0.05mm。

9、本申請實施例的技術方案中，增加導電網的層數或厚度有助于提高電磁屏蔽效果，此外，導電網的網孔孔徑較小，可以有效阻擋電磁波的傳播。

10、在一些實施例中，所述電連接結構還包括接地組件，所述接地組件包括接地線和接地端子，所述接地線連接在所述電磁屏蔽層和接地端子之間。

11、本申請實施例的技術方案中，接地組件可以將電磁屏蔽層區域內感應的電荷及時導走，從而減少電荷積累產生的二次輻射，進而提高電磁屏蔽效果。

12、在一些實施例中，所述電連接件包括連接本體和設置在所述連接本體表面的絕緣層，所述絕緣層的表面設有所述電磁屏蔽層。

13、本申請實施例的技術方案中，連接本體表面設置絕緣層可以避免與其他金屬部件或?qū)Ь€發生接觸而造成短路故障。

14、在一些實施例中，所述絕緣層選自絕緣涂料層、絕緣膜、絕緣膠帶、套管中的一種。

15、本申請實施例的技術方案中，絕緣涂料層可以通過噴涂、刷涂或浸漬等方式將絕緣涂料涂覆在連接本體上形成，能夠提供長期的絕緣保護；絕緣膜可以直接包覆在連接本體表面形成絕緣保護；絕緣膠帶可以粘貼在連接本體表面，具有柔軟、易操作的特點，可以提供臨時或永久的絕緣保護；套管可以套設在連接本體上，當套管選用熱縮套管或冷縮套管時，可以緊密包裹連接本體，形成堅固的絕緣層。

16、在一些實施例中，所述連接本體包括相互連接的第一連接片和第二連接片，所述第一連接片和第二連接片上均設有連接孔。

17、本申請實施例的技術方案中，連接本體整體為扁平狀結構，一方面便于安裝固定，另一方面，扁平狀的連接本體能夠承載更大的電流。

18、在一些實施例中，所述第一連接片沿第一方向延伸設置，所述第二連接片沿第二方向延伸設置，所述第一方向和第二方向相交。

19、本申請實施例的技術方案中，類l型的連接本體可以更好地適應電池裝置內部復雜緊湊的空間布局，能夠充分利用角落和邊緣空間進行設置，避免與其他部件發生干涉。

20、在一些實施例中，所述第一連接片和第二連接片均具有至少一個在厚度方向彎折的彎折部。

21、本申請實施例的技術方案中，具有彎折部的連接本體，可以使其更好地適應電池裝置內緊湊的空間，避免與其他部件發生干涉。

22、在一些實施例中，所述第一連接片和第二連接片上均設有所述電磁屏蔽層。

23、本申請實施例的技術方案中，在第一連接片和第二連接片上均設置電磁屏蔽層可以進一步提高電磁屏蔽效果。

24、在一些實施例中，所述連接本體選自銅連接件、鋁連接件、銅鋁復合連接件中的一種。

25、本申請實施例的技術方案中，銅連接件、鋁連接件、銅鋁復合連接件可以是剛性連接結構，也可以是柔性連接結構。當銅連接件、鋁連接件、銅鋁復合連接件為剛性連接結構時，具有較高的硬度和強度，能夠承受較大的機械應力；此外，剛性連接結構的截面形狀和尺寸相對固定，其載流能力較為穩定可靠。當銅連接件、鋁連接件、銅鋁復合連接件為柔性連接結構時，可以在一定程度上彎曲和扭曲，以適應不同形狀和空間要求的電氣連接。

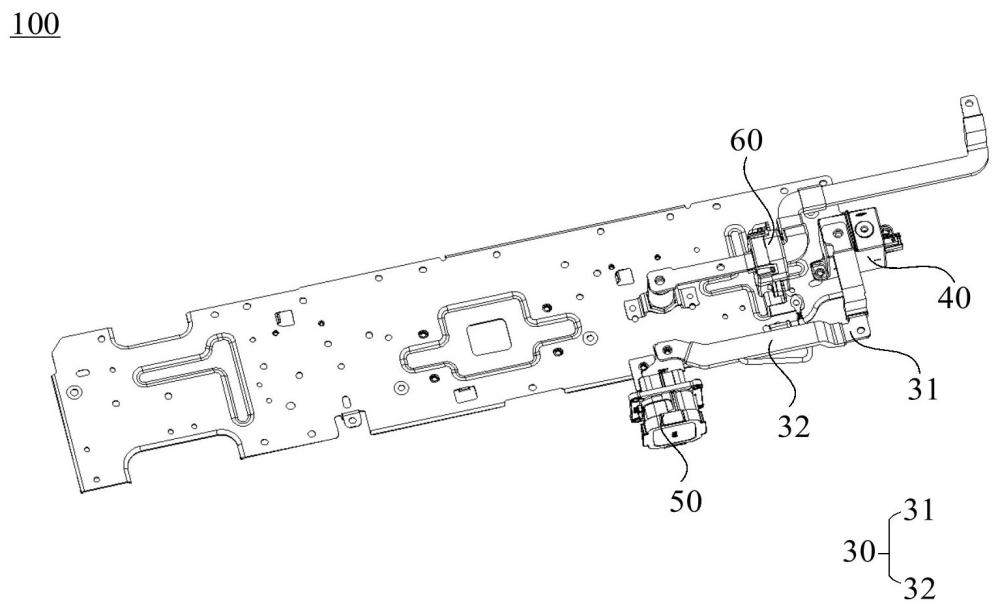

26、在一些實施例中，所述電池裝置包括箱體，所述箱體上設有所述連接器；所述箱體內還設有高壓盒，所述高壓盒內設有所述繼電器。

27、本申請實施例的技術方案中，連接器設置在箱體上便于與外部用電裝置進行連接，將繼電器設置在高壓盒內可以對其進行有效防護，且可以實現對電池裝置與外部用電裝置之間的電路連接進行集中控制。

28、在一些實施例中，所述電池裝置還包括電流傳感器，所述電流傳感器與所述電連接件的距離為1.0mm-3.2mm。

29、本申請實施例的技術方案中，電流傳感器緊靠電連接件設置，可以提高電池裝置內的緊湊度，從而滿足較高的電流輸出需求。

30、第二方面，本申請?zhí)峁┮环N用電裝置，包括上述任一的電池裝置。

31、上述說明僅是本申請技術方案的概述，為了能夠更清楚了解本申請的技術手段，而可依照說明書的內容予以實施，并且為了讓本申請的上述和其它目的、特征和優點能夠更明顯易懂，以下特舉本申請的具體實施方式。

技術特征：

1.一種電池裝置，其特征在于，包括：

2.如權利要求1所述的電池裝置，其特征在于，所述導電網選自金屬導電網、金屬?gòu)?fù)合材料導電網、導電高分子材料導電網中的一種。

3.如權利要求2所述的電池裝置，其特征在于，所述金屬導電網包括鐵導電網、鎳導電網和銅導電網；和/或，

4.如權利要求1至3任一項所述的電池裝置，其特征在于，所述導電網滿足以下條件的至少一個：

5.如權利要求1所述的電池裝置，其特征在于，所述電連接結構還包括接地組件，所述接地組件包括接地線和接地端子，所述接地線連接在所述電磁屏蔽層和所述接地端子之間。

6.如權利要求1所述的電池裝置，其特征在于，所述電連接件包括連接本體和設置在所述連接本體表面的絕緣層，所述絕緣層的表面設有所述電磁屏蔽層。

7.如權利要求6所述的電池裝置，其特征在于，所述絕緣層選自絕緣涂料層、絕緣膜、絕緣膠帶、套管中的一種。

8.如權利要求6所述的電池裝置，其特征在于，所述連接本體包括相互連接的第一連接片和第二連接片，所述第一連接片和第二連接片上均設有連接孔。

9.如權利要求8所述的電池裝置，其特征在于，所述第一連接片沿第一方向延伸設置，所述第二連接片沿第二方向延伸設置，所述第一方向和第二方向相交。

10.如權利要求8所述的電池裝置，其特征在于，所述第一連接片和第二連接片均具有至少一個在厚度方向彎折的彎折部。

11.如權利要求8所述的電池裝置，其特征在于，所述第一連接片和第二連接片上均設有所述電磁屏蔽層。

12.如權利要求6至11任一項所述的電池裝置，其特征在于，所述連接本體選自銅連接件、鋁連接件、銅鋁復合連接件中的一種。

13.如權利要求1所述的電池裝置，其特征在于，所述電池裝置包括箱體，所述箱體上設有所述連接器；

14.如權利要求1所述的電池裝置，其特征在于，所述電池裝置還包括電流傳感器，所述電流傳感器與所述電連接件的距離為1.0mm-3.2mm。

15.一種用電裝置，其特征在于，包括權利要求1至14任一項所述的電池裝置。

技術總結
本申請?zhí)峁┝艘环N電池裝置及用電裝置，屬于電池技術領域。電池裝置包括繼電器、連接器以及電連接結構，電連接結構包括電連接件，電連接件電連接繼電器和連接器，至少部分電連接件的表面上包覆有電磁屏蔽層，電磁屏蔽層為套設在電連接件上的導電網。本申請的導電網電磁屏蔽層可以對電連接件產生的電磁波進行引導、反射或吸收，減少了電磁波的傳播，從而減少電磁波對電流傳感器等精密器件精度的影響，進而減少電流傳感器等精密器件因精度降低導致電池管理系統對電量估計不準確而使電池充放電效率降低的問題。因此，本申請能夠減少大過流電連接件對精密器件精度的影響，從而提高電池性能。

技術研發人員：李鵬輝,王沖,魯思超,李源鑫
受保護的技術使用者：寧德時代新能源科技股份有限公司
技術研發日：20250206
技術公布日：2025/4/28
