本申請涉及電池，并且更具體地，涉及一種電池裝置以及用電設備。

背景技術：

1、電池裝置廣泛用于電子設備，例如手機、筆記本電腦、電瓶車、電動汽車、電動飛機、電動輪船、電動玩具汽車、電動玩具輪船、電動玩具飛機和電動工具等等。

2、電池裝置的電池箱體內焊接有限位梁，焊接時產生的焊渣存在損壞箱體結構的可能性，而且焊接后的限位梁難以更換維修，因此，如何降低限位梁在安裝限位梁時損壞箱體結構的可能性，并且方便限位梁的更換維修，是電池技術中的一個研究方向。

技術實現思路

1、本申請?zhí)峁┝艘环N電池裝置以及用電設備，其能降低限位梁在安裝限位梁時損壞箱體結構的可能性，并且方便限位梁的更換維修。

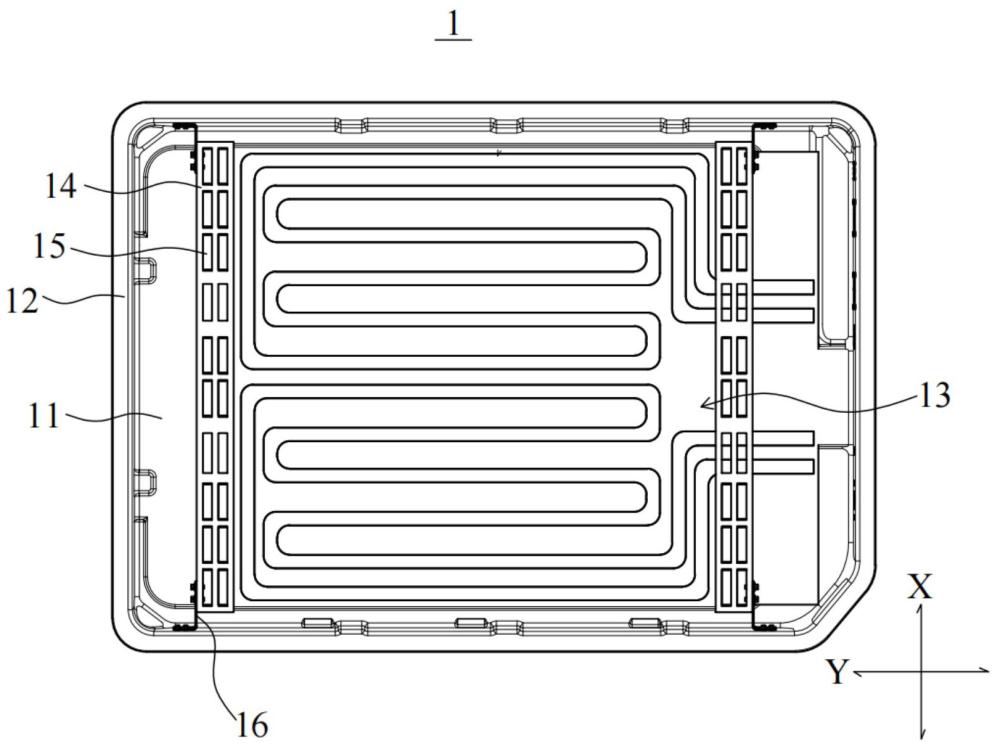

2、第一方面，本申請實施例提供了一種電池裝置，包括電池箱體和位于所述電池箱體內的電池單體，所述電池箱體包括第一底壁、第一側壁和限位梁，所述第一側壁連接于所述第一底壁，并與所述第一底壁圍出容納所述電池單體的容納腔；所述限位梁位于所述容納腔內，并與所述第一底壁可拆卸連接。

3、采用上述技術方案，將限位梁設計為與第一底壁可拆卸連接，不僅方便限位梁的安裝和后續的更換或維修，而且在限位梁安裝時不會產生焊渣，進而降低在安裝限位梁時損壞箱體結構的可能性。

4、在本申請的一些實施方式中，所述第一底壁連接有第一插接結構，所述限位梁設有第二插接結構，所述第一插接結構和所述第二插接結構插接配合。

5、采用上述技術方案，在第一底壁上設有第一插接結構，在限位梁上設有第二插接結構，通過第一插接結構和第二插接結構的插接配合來實現限位梁的安裝，可以提高限位梁的裝配效率和安裝后的穩定性。

6、在本申請的一些實施方式中，所述第一插接結構包括插接件，所述第二插接結構包括與所述插接件相適配的插孔或插槽。

7、采用上述技術方案，將第一插接結構設計為包括插接件，將第二插接結構設計為包括插孔或插槽，結構簡單易于加工，而且對接方便。

8、在本申請的一些實施方式中，所述插接件的數量為多個，多個所述插接件沿第一方向和/或第二方向排列于所述第一底壁，并與所述限位梁插接配合，所述第一方向?yàn)樗鱿尬涣旱拈L度方向，所述第二方向相交于所述第一方向。

9、采用上述技術方案，將插接件的數量設計為多個，多個插接件可以與多個插孔或插槽連接，在限位梁進行裝配時，可以起到定位作用，在限位梁插裝后可以提高限位梁的安裝穩定性。

10、在本申請的一些實施方式中，所述插接件包括連接部和插接部，所述連接部相反兩個表面中的一個表面連接于所述第一底壁，另一個表面連接有至少一個所述插接部。

11、采用上述技術方案，將插接件設計為包括連接部和插接部，連接部用于對接第一底壁，可以方便插接件安裝于第一底壁。

12、在本申請的一些實施方式中，各所述連接部上連接有多個所述插接部，多個所述插接部沿所述第一方向和/或所述第二方向間隔排列。

13、采用上述技術方案，將各連接部上設有多個插接部，可以將原本需要一一安裝于第一底壁的插接部做到集成化安裝，提高裝配效率，同時每個插接件上的多個插接部可以進一步提高限位梁的安裝穩定性。

14、在本申請的一些實施方式中，所述第一側壁連接有轉接結構，所述轉接結構與所述限位梁可拆卸連接。

15、采用上述技術方案，將電池箱體設計為包括轉接結構，通過轉接結構來對接互成角度的限位梁和第一側壁，方便兩者實現可拆卸連接。

16、在本申請的一些實施方式中，所述轉接結構包括轉接件和第一緊固件，所述轉接件一端與所述第一側壁相連接，另一端與所述限位梁貼合，所述第一緊固件穿設于所述轉接件的另一端和所述限位梁，并將所述轉接件的另一端與所述限位梁可拆卸連接。

17、采用上述技術方案，將轉接結構設計為包括轉接件和第一緊固件，將轉接件的一端與限位梁貼合并通過第一緊固件對接第一側壁，可以提高轉接結構與第一側壁的連接穩定性，而且在限位梁同時與第一底壁和第一側壁可拆卸連接時，具有更好的結構穩定性，提高限位梁吸收膨脹的能力。

18、在本申請的一些實施方式中，所述轉接件包括呈角度連接的第一轉接部和第二轉接部，所述第一轉接部與所述限位梁通過所述第一緊固件相連接，所述第二轉接部與所述第一側壁相連接。

19、采用上述技術方案，將轉接件設計為包括呈角度連接的第一轉接部和第二轉接部，可以使得第一轉接部方便與限位梁貼合連接，同理，也方便第二轉接部與第一側壁的連接，進而提高限位梁與第一側壁的連接穩定性。

20、在本申請的一些實施方式中，所述轉接結構與所述第一側壁可拆卸連接。

21、采用上述技術方案，將轉接結構也設計為與第一側壁可拆卸連接，方便轉接結構與第一側壁的拆裝。

22、在本申請的一些實施方式中，所述電池箱體還包括換熱件，所述換熱件安裝于所述第一底壁，并用于和所述電池單體進行熱交換。

23、采用上述技術方案，在電池單體內設有換熱件，用于和電池單體進行熱交換，從而可以降低電池單體的溫度。

24、在本申請的一些實施方式中，所述第一底壁設有限位結構，所述換熱件與所述限位結構在第一方向和第二方向上限位配合，所述第一方向?yàn)樗鱿尬涣旱拈L度方向，所述第二方向相交于所述第一方向。

25、采用上述技術方案，在第一底壁上設有限位結構來對換熱件在第一方向和第二方向上進行位置固定，提高了換熱件的安裝穩定性。

26、在本申請的一些實施方式中，所述限位結構包括開設于所述第一底壁上的限位槽，所述換熱件至少部分內嵌于所述限位槽內。

27、采用上述技術方案，將限位結構設計為包括限位槽，換熱件內嵌于限位槽并且可以充當?shù)谝坏妆诘募訌?qiáng)筋，另外使得換熱件在安裝后不占用電池箱體的容納腔的過多空間，同時也對換熱件提供了更好的安裝穩定性。

28、在本申請的一些實施方式中，所述換熱件包括換熱彎管，所述限位槽與所述換熱彎管的形狀尺寸相匹配，所述換熱彎管內嵌于所述限位槽內。

29、采用上述技術方案，將限位槽與換熱彎管的形狀尺寸設計為相匹配，并且將換熱彎管內嵌于限位槽，可以提高對換熱彎管的限位固定效果，而且可以對換熱彎管進行更好地保護。

30、在本申請的一些實施方式中，所述換熱件與所述限位槽相粘接。

31、采用上述技術方案，將換熱件與限位槽相粘接，不僅連接方便，而且可以進一步提高換熱件安裝后的穩定性。

32、在本申請的一些實施方式中，所述限位梁和所述電池單體沿第二方向排列，所述限位梁沿所述第二方向限位所述電池單體，所述第二方向相交于所述限位梁的長度方向。

33、采用上述技術方案，可以利用限位梁在第二方向限制電池單體的位移或者膨脹。

34、第二方面，本申請實施例提供了一種用電設備，包括上述技術方案任一項所述的電池裝置，電池裝置用于提供電能。

技術特征：

1.一種電池裝置，其特征在于，包括電池箱體和位于所述電池箱體內的電池單體，所述電池箱體包括：

2.根據權利要求1所述的電池裝置，其特征在于，所述第一底壁連接有第一插接結構，所述限位梁設有第二插接結構，所述第一插接結構和所述第二插接結構插接配合。

3.根據權利要求2所述的電池裝置，其特征在于，所述第一插接結構包括插接件，所述第二插接結構包括與所述插接件相適配的插孔或插槽。

4.根據權利要求3所述的電池裝置，其特征在于，所述插接件的數量為多個，多個所述插接件沿第一方向和/或第二方向排列于所述第一底壁，并與所述限位梁插接配合，所述第一方向?yàn)樗鱿尬涣旱拈L度方向，所述第二方向相交于所述第一方向。

5.根據權利要求4所述的電池裝置，其特征在于，所述插接件包括連接部和插接部，所述連接部相反兩個表面中的一個表面連接于所述第一底壁，另一個表面連接有至少一個所述插接部。

6.根據權利要求5所述的電池裝置，其特征在于，各所述連接部上連接有多個所述插接部，多個所述插接部沿所述第一方向和/或所述第二方向間隔排列。

7.根據權利要求1所述的電池裝置，其特征在于，所述第一側壁連接有轉接結構，所述轉接結構與所述限位梁可拆卸連接。

8.根據權利要求7所述的電池裝置，其特征在于，所述轉接結構包括轉接件和第一緊固件，所述轉接件一端與所述第一側壁相連接，另一端與所述限位梁貼合，所述第一緊固件穿設于所述轉接件的另一端和所述限位梁，并將所述轉接件的另一端與所述限位梁可拆卸連接。

9.根據權利要求8所述的電池裝置，其特征在于，所述轉接件包括呈角度連接的第一轉接部和第二轉接部，所述第一轉接部與所述限位梁通過所述第一緊固件相連接，所述第二轉接部與所述第一側壁相連接。

10.根據權利要求7-9任一項所述的電池裝置，其特征在于，所述轉接結構與所述第一側壁可拆卸連接。

11.根據權利要求1-9任一項所述的電池裝置，其特征在于，所述電池箱體還包括換熱件，所述換熱件安裝于所述第一底壁，并用于和所述電池單體進行熱交換。

12.根據權利要求11所述的電池裝置，其特征在于，所述第一底壁設有限位結構，所述換熱件與所述限位結構在第一方向和第二方向上限位配合，所述第一方向?yàn)樗鱿尬涣旱拈L度方向，所述第二方向相交于所述第一方向。

13.根據權利要求12所述的電池裝置，其特征在于，所述限位結構包括開設于所述第一底壁上的限位槽，所述換熱件至少部分內嵌于所述限位槽內。

14.根據權利要求13所述的電池裝置，其特征在于，所述換熱件包括換熱彎管，所述限位槽與所述換熱彎管的形狀尺寸相匹配，所述換熱彎管內嵌于所述限位槽內。

15.根據權利要求13所述的電池裝置，其特征在于，所述換熱件與所述限位槽相粘接。

16.根據權利要求1-9任一項所述的電池裝置，其特征在于，所述限位梁和所述電池單體沿第二方向排列，所述限位梁沿所述第二方向限位所述電池單體，所述第二方向相交于所述限位梁的長度方向。

17.一種用電設備，其特征在于，包括如權利要求1-16任一項所述的電池裝置，所述電池裝置用于提供電能。

技術總結
本申請實施例提供一種電池裝置以及用電設備，涉及電池技術領域。電池裝置包括電池箱體和位于電池箱體內的電池單體，電池箱體包括第一底壁、第一側壁和限位梁，第一側壁連接于第一底壁，并與第一底壁圍出容納電池單體的容納腔；限位梁位于容納腔內，并與第一底壁可拆卸連接。本申請將限位梁設計為與第一底壁和/或第一側壁可拆卸連接，不僅方便限位梁的安裝和后續的拆除維修，而且在限位梁安裝時不會產生焊渣，進而降低在安裝限位梁時損壞箱體結構的可能性。

技術研發人員：陸澤全,李加紅,劉春龍,宿永強,高海興
受保護的技術使用者：寧德時代新能源科技股份有限公司
技術研發日：20250207
技術公布日：2025/4/28
