本發明涉及微特電機技術領域，更具體地，涉及在微電機上使用的一種絕緣轉子結構。

背景技術：

用在中央空調盤管風機上的直流變頻電機，轉子采用永久磁石和轉子鐵芯一體化注塑結構，轉子鐵芯由硅鋼片制成，是導磁材料。永久磁石在轉子鐵芯外表面按照磁極數等分均布，由PBT材料填充注塑成一個整體，轉軸安裝在轉子鐵芯內孔中。在電機運轉過程中，轉子表面產生感應電動勢，轉子鐵芯、永久磁石和轉軸是等勢體。軸承安裝在轉軸兩端，軸承的內輪也和轉子處于同一電勢。軸承的外輪與端蓋上的軸承室接觸，當電機處于干燥環境時，電機表面靜電荷聚集，軸承外輪上也同樣帶有靜電荷。這樣軸承內外輪之間產生了電位差，形成電荷在內外輪間移動，在軸承鋼球表面產生放電現象。久而久之，鋼球表面產生電火花引起的摩耗，軸承異音產生。市場上出現這樣的不良引起的索賠，原因就是軸承與電子表面處于同一電勢，增加了軸承內外輪的電位差，引起了靜電腐蝕。

技術實現要素：

本發明的目的在于提供一種能夠有效降低軸承靜電腐蝕的絕緣轉子結構。

本發明所要解決的技術問題采用以下技術方案來實現的，本發明的目的是這樣實現的，一種絕緣結構轉子，由轉軸、內轉子鐵芯、外轉子磁軛、永久磁石和工程塑料PBT組成，內轉子鐵芯、外轉子磁軛、永久磁石三者在模具內注入PBT成型為轉子注塑件，內轉子鐵芯和外轉子磁軛間大于5mm的距離，在兩者中間用PBT填充。

本發明在內轉子鐵芯圓心處設有安裝轉軸的通孔，其外圓周上設計有交替布置的半圓形凹槽和三角形凸起。

所述外轉子磁軛的外圓表面上設計有與轉子極數相同的楔形凸起，楔形的頭部呈梯形，起到分隔磁瓦的作用，楔形根部兩側有圓弧狀凹陷，注入PBT，增強磁瓦徑向的束縛。

所述外轉子磁軛內徑上設有與磁極數相等的燕尾槽，燕尾槽內填充PBT以增加外轉子磁軛圓周方向的扭力。

所述外轉子磁軛與內轉子鐵芯之間填充PBT，其厚度>5mm，并在PBT厚度上設計出腰形槽和圓孔，以降低外轉子磁軛與內鐵芯之間的電容量，因為空氣的介電常數大于PBT的介電常數。腰形槽和圓孔在軸向上不是通孔，中間留有一定厚度，用來增加轉子高速旋轉時，內轉子鐵芯和外轉子磁軛之間承受的離心力。

本發明絕緣轉子結構采用轉軸與轉子帶電部位絕緣的結構，即將轉子鐵芯由一個零件變成兩個零件，分別由內轉子鐵芯和外轉子磁軛組成，兩者之間填充PBT塑料起到內外絕緣的作用，這樣永久磁石分布在外轉子磁軛的外表面，兩者在定子通電后產生感應電動勢，具有同一電勢，而內轉子鐵芯上產生的感應電動勢則很低可以忽略不計，基本處于零電位。轉軸通過內轉子鐵芯的內孔，因此軸承內輪上的電位與內轉子鐵芯相同，處于零電位，這樣當由于靜電作用使軸承外輪帶電時，軸承內輪零電位，內外輪之間電位差下降，發生靜電腐蝕的概率及程度均大幅降低。

附圖說明

圖1是本發明絕緣注塑轉子結構示意圖；

圖2是本發明絕緣注塑轉子的橫剖視圖；

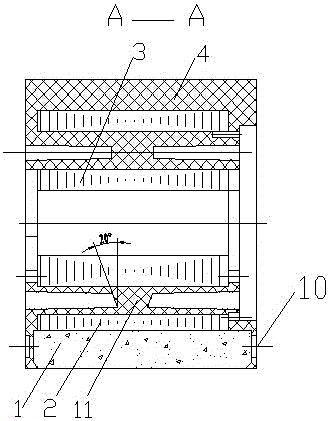

圖3是圖1的A-A剖視圖；

圖4是本發明外轉子磁軛結構示意圖；

圖5是圖4的B處局部放大示意圖；

圖6是本發明內轉子鐵芯結構示意圖。

圖中1．永久磁石，2.外轉子磁軛，3.內轉子鐵芯，4.PBT塑料，5腰形槽，6.圓孔，7定位孔Ⅰ，8.定位孔Ⅱ，9.定位孔Ⅲ，10.定位孔Ⅳ，11.壁厚，12楔形凸起，13.燕尾槽， 14.半圓形凹槽，15.三角形凸起。

具體實施方式

下面結合附圖對本發明作進一步說明，但不作為對本發明的限制：

圖2中，一種絕緣轉子結構，由永久磁石1、外轉子磁軛2、內轉子鐵芯3、PBT塑料（聚對苯二甲酸丁二醇酯）4在模具內注塑成型為一體。其中內轉子鐵芯3與外轉子磁軛2間填充PBT，兩者之間距離大于5mm，兩者之間距離越大轉子上帶有的靜電容量越小，軸電壓越低，引起靜電腐蝕的可能性也越低。

如圖1所示，轉子各部件在模具內注塑成型時，各部件所需要定位孔如下，定位孔Ⅰ7是固定內轉子鐵芯3的工藝孔，使內轉子鐵芯3在徑向和軸向同時定位；定位孔Ⅱ8用來固定外轉子磁軛2的圓周方向位置；定位孔Ⅲ9用來固定外轉子磁軛2的軸向位置；定位孔Ⅳ10用來固定永久磁石1軸向位置。

上述永久磁石1、外轉子磁軛2、內轉子鐵芯3按定位孔位置放入模具后，由熔溶的PBT塑料4注入將各部品的空隙內全部填充完全，成形為一個注塑轉子整體。在外轉子磁軛2的外圓周表面，設計有分隔永久磁石1的楔形凸起12，如圖5所示，楔形凸起12的頭部設計成梯形，根部設計成兩個圓弧形凹槽。如圖3所示，PBT塑料4注塑后，楔形凸起12的根部注滿PBT塑料4，這樣可以增加永久磁石1的固定強度，在轉子高速旋轉時，楔形根部圓弧形的PBT不容易從外轉子磁軛2中脫出，保證了永久磁石1不會由于大離心力而脫出轉子表面。外轉子磁軛2的內圓周上設計有燕尾槽13，注塑PBT后的結構如圖3所示，PBT塑料4填充在燕尾槽13內，使外轉子磁軛2徑向固定，可承受大的徑向扭矩，在離心力作用下不會產生外轉子磁軛2與PBT塑料4分離。

如圖6所示，內轉子鐵芯3的外周設計成三角形凸起15和半圓形凹槽14交替排布式樣，其作用是注塑PBT塑料4后，內轉子鐵芯3圓周方向固定，能夠承受大扭矩。

為了降低轉子表面靜電容量，內轉子鐵芯3和外轉子磁軛2之間填充的PBT塑料4，設計出腰形槽5和圓孔6，因為空氣的介電常數大于PBT，所以可以降低轉子表面靜電容量，從而降低靜電腐蝕的發生。這個腰形槽5和圓孔6不是通孔，在轉子中間留有一定壁厚11，可以增加轉子承受的徑向扭矩。且腰形槽5的底部設計成一定的斜度，優選為20°，其所形成的壁厚外薄內厚，這樣在環境溫度變化時，PBT塑料4不會因為熱脹冷縮而開裂。

本發明的上述實施例，僅僅是清楚地說明本發明所做的舉例，但不用來限制本發明的保護范圍，所有等同的技術方案也屬于本發明的范疇，本發明的專利保護范圍應由各項權利要求限定。
