本實用新型涉及一種發電站，具體涉及一種折疊式太陽能戶外應急發電裝置，屬于天陽能發電設備技術領域。

背景技術：

太陽能是一種可再生的新能源，在人們生活、工作中有廣泛的作用， 其中之一就是把太陽能轉換為電能，太陽能電池就是利用太陽能工作的；而太陽能熱電站的工作原理則是利用匯聚的太陽光，把水燒至沸騰變?yōu)樗魵猓缓笥脕戆l(fā)電；太陽能發電可分為太陽光發電和太陽熱發電；太陽熱發電一般用于大型發電場合；太陽能光發電是將太陽能直接轉變成電能的一種發電方式；它包括光伏發電、光化學發電、光感應發電和光生物發電四種形式，在光化學發電中有電化學光伏電池、光電解電池和光催化電池；因此，在戶外運動或緊急救援過程中，通常會選擇太陽能光發電；如中國專利申請?zhí)枺?01320477902.5公開了一種太陽能戶外發電系統，包括控制平臺，及設置在控制平臺輸出端的反饋電路，所述反饋電路上端連接有充電電路，所述充電電路輸入端上連接有太陽能電池主板與太陽能電池副板，所述充電電路輸出端連接有穩壓電路及蓄電池組，所述穩壓電路輸出端與反饋電路電聯，所述太陽能電池副板輸入端連接有光線傳感器，所述反饋電路輸出端連接有維修電路；本實用新型利用光線傳感器來調整太陽能電池主板與太陽能電池副板相對太陽的角度，并將發電過程中的數據反饋給反饋電路，如電路中出現問題，則可通過反饋電路將信息反饋給控制平臺，人們可對癥下藥的將損壞元器件修復，且在夜間時分可用風力發電裝置發電，可作24 小時的發電使用；但上述技術方案體積龐大，其不便于攜帶，且沒有電壓接口匹配，無法適用于戶外運動或應用急救。

技術實現要素：

為解決上述問題，本實用新型提出了一種折疊式太陽能戶外應急發電裝置，便于收納折疊，且配置有多個充電接口，能夠應用于戶外運動或緊急救援。

本實用新型的折疊式太陽能戶外應急發電裝置，包括折疊基座；及陣列排列安裝于折疊基座上的多塊太陽能板；多塊所述太陽能板串并聯連接到折疊基座一側內部的內接線座，通過串并聯連接，既能夠保證電壓達到要求，同時電流也能夠達到輸出要求；所述內接線座電連接輸出接口；所述輸出接口嵌出折疊基座；所述輸出接口活動插接有一電能輸出線；所述電能輸出線插拔連接有蓄電供電終端；通過將蓄電供電終端和折疊基座分開設置，既提高了收納方便性，同時提高了折疊的完整性；所述折疊基座兩側設置有套筒；所述套筒內活動嵌有伸縮桿；所述伸縮桿底部設置有萬向節；所述萬向節另一端安裝有底座；所述折疊基座靠近太陽能板一面開設有多個方槽；所述方槽內側安裝有方形硬座；所述太陽能板安裝于方形硬座內側；當需要使用時，直接抽出伸縮桿，同時調節萬向節，使折疊基座與太陽形成一定的角度，便于更好地吸光。

進一步地，所述方形硬座外邊沿凸出太陽能板外表面，折疊后，當折疊基座受到擠壓，由于方形硬座的保護，其不會造成太陽能板表面的損壞。

進一步地，所述折疊基座遠離太陽能板一面四角處設置有強磁片，其可以直接吸附在車體表面或磁吸金屬表面。

進一步地，所述蓄電供電終端包括殼體；及安裝于殼體內側，且與電能輸出線插拔連接的輸入電源穩壓電路；所述輸入電源穩壓電路輸出端連接有蓄電裝置；所述蓄電裝置通過調壓電路電連接有多個充電接口，當太陽能板將太陽能轉換為電能后，通過電能輸出線先將電能送至輸入電源穩壓電路，避免電源電壓過高或過低對蓄電裝置產生影響，保證蓄電的穩定性；通過所述調壓電路輸出端連接到充電接口，其能夠根據需求選擇相應的電壓接口，調壓電路可實現多路調壓，其為現有技術，在此不再贅述。

作為優選的實施方案，所述折疊基座為柔性布構成，折疊方便簡單。

作為優選的實施方案，所述太陽能板為柔性制成的袋體腔體結構，其能夠使太陽能板更好地貼覆折疊基座上，且能夠與折疊基座折疊。

作為優選的實施方案，所述折疊基座一側設置有捆扎帶，當折疊基座折疊時，可通過捆扎帶包裝。

作為優選的實施方案，所述折疊基座背面設置有與包體活動安裝的固定件；通過固定件將折疊基座覆蓋在背包上，以便部隊行軍和驢友行動時也能夠發電。

本實用新型與現有技術相比較，本實用新型的折疊式太陽能戶外應急發電裝置，能夠?qū)μ柲馨暹M行保護，應用廣泛，在戶外運動時，能夠給手機、汽車應急啟動等設備充電；在地震及各種災害時用于手機、低壓電熱器、照明等設備的供電，及戶外釣魚為增氧機供電等；由于其配置了多種接口，能夠滿足上述需求，且其通過伸縮桿和萬向節調節或通過強磁片能夠使折疊基板更好地展開和吸收陽光，不使用時，可進行折疊收納，攜帶方便，適合戶外運動和應急場合。

附圖說明

圖1是本實用新型的正面結構示意圖。

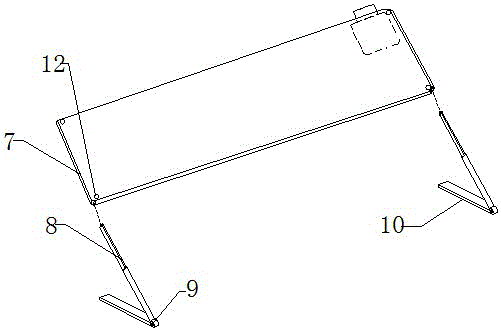

圖2是本實用新型的背面結構示意圖。

具體實施方式

如圖1所示，本實用新型的折疊式太陽能戶外應急發電裝置，包括折疊基座1；及陣列排列安裝于折疊基座上的多塊太陽能板2；多塊所述太陽能板2串并聯連接到折疊基座1一側內部的內接線座3，通過串并聯連接，既能夠保證電壓達到要求，同時電流也能夠達到輸出要求；所述內接線座3電連接輸出接口4；所述輸出接口4嵌出折疊基座1；所述輸出接口4活動插接有一電能輸出線5；所述電能輸出線5插拔連接有蓄電供電終端6；通過將蓄電供電終端6和折疊基座1分開設置，既提高了收納方便性，同時提高了折疊的完整性；所述折疊基座1兩側設置有套筒7；所述套筒7內活動嵌有伸縮桿8；所述伸縮桿8底部設置有萬向節9；所述萬向節9另一端安裝有底座10；所述折疊基座1靠近太陽能板一面開設有多個方槽（未圖示）；所述方槽內側安裝有方形硬座11；所述太陽能板2安裝于方形硬座11內側；當需要使用時，直接抽出伸縮桿8，同時調節萬向節9，使折疊基座與太陽形成一定的角度，便于更好地吸光。

所述方形硬座11外邊沿凸出太陽能板2外表面，折疊后，當折疊基座受到擠壓，由于方形硬座11的保護，其不會造成太陽能板2表面的損壞。

所述折疊基座1遠離太陽能板2一面四角處設置有強磁片12，其可以直接吸附在車體表面或磁吸金屬表面。

所述蓄電供電終端6包括殼體13；及安裝于殼體13內側，且與電能輸出線5插拔連接的輸入電源穩壓電路14；所述輸入電源穩壓電路14輸出端連接有蓄電裝置15；所述蓄電裝置15通過調壓電路16電連接有多個充電接口17，當太陽能板將太陽能轉換為電能后，通過電能輸出線5先將電能送至輸入電源穩壓電路14，避免電源電壓過高或過低對蓄電裝置產生影響，保證蓄電的穩定性；其能夠根據需求選擇相應的電壓接口，調壓電路可實現多路調壓，其為現有技術，在此不再贅述。

所述折疊基座1為柔性布制成的袋體腔體結構，折疊方便簡單。

所述太陽能板2為柔性太陽能板，其能夠更好地貼覆折疊基座上，且能夠與折疊基座1折疊。

所述折疊基座1一側設置有捆扎帶（未圖示），當折疊基座折疊時，可通過捆扎帶包裝。

所述折疊基座1背面設置有與包體活動安裝的固定件（未圖示）；通過固定件將折疊基座覆蓋在背包上，以便部隊行軍和驢友行動時也能夠發電。

本實用新型的折疊式太陽能戶外應急發電裝置，能夠?qū)μ柲馨暹M行保護，應用廣泛，在戶外運動時，能夠給手機、汽車應急啟動等設備充電；在地震及各種災害時用于手機、低壓電熱器、照明等設備的供電，及戶外釣魚為增氧機供電等；由于其配置了多種接口，能夠滿足上述需求，且其通過伸縮桿和萬向節調節或通過強磁片能夠使折疊基板更好地展開和吸收陽光，不使用時，可進行折疊收納，攜帶方便，適合戶外運動和應急場合。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
