本實用新型涉及拆卸裝置技術領域，具體為一種電機端蓋拆卸裝置。

背景技術：

為了保護電機受外界的破壞和防止電機上灰塵的積聚，通常會在電機上安裝有電機端蓋，而往往在對電機的進行維修和保養時，都需要將電機端蓋與電機本體分離，以便于對電機內部的部件進行檢修和維護，現有的工藝在拆卸電機端蓋時只用扳手進行拆卸，有時時間長了電機端蓋的固定螺絲已經銹蝕了，不容易拆卸，而且扳手的臂比較短，對于銹蝕了的螺栓需要用很大的力量才能夠卸開，勞動強度大，有時銹蝕的嚴重還無法卸開，比較麻煩，這種傳統的電機端蓋拆卸方式，不僅會對電機端蓋造成破壞，甚至可能引起對電機本體以及電機內部零件的損傷，造成經濟上的損失，因此，一種方便拆卸的電機端蓋拆卸裝置的出現尤為重要。

技術實現要素：

本實用新型的目的在于提供一種電機端蓋拆卸裝置，以解決上述背景技術中提出的電機端蓋拆卸勞動強度大等問題。

為實現上述目的，本實用新型提供如下技術方案：一種電機端蓋拆卸裝置，包括絲桿和橫梁，所述橫梁的兩端均焊接有滑動連接軸，所述滑動連接軸的一端連接有支撐圓桿，所述支撐圓桿的一側設置有滑槽，所述滑動連接軸的一端設置在滑槽中，所述橫梁的中部設置有通孔，所述絲桿貫穿連接在橫梁中部的通孔上，所述絲桿與橫梁的連接處設置有保護套，所述絲桿的底端連接有內六角扳手頭，所述絲桿的頂端設置有方形插塊，所述方形插塊的一側焊接有橡膠把套，所述橡膠把套的表面設置有摩擦面，所述支撐圓桿的底部焊接有掛鉤，所述掛鉤的表面靠近頂部端設置有金屬固定桿，所述金屬固定桿通過插銷與掛鉤相連，所述金屬固定桿設置有四個，所述金屬固定桿的兩端連接有卡爪，所述卡爪設置有多個。

優選的，所述掛鉤設置有兩個，所述掛鉤均為L型結構，所述掛鉤對稱設置在支撐圓桿的一端。

優選的，所述絲桿為圓形中空結構，所述絲桿的表面設置有螺紋槽，且螺紋槽的旋轉方向與橫梁中部的通孔的方向相同。

優選的，所述金屬固定桿為中空內腔結構，所述金屬固定桿的表面設置有轉動軸孔，所述轉動軸孔的孔徑大小略大于插銷的孔徑大小。

優選的，所述方形插塊的兩側均設置有螺旋通孔，且螺旋通孔與橡膠把套一側的旋轉銷軸旋轉連接。

與現有技術相比，本實用新型的有益效果是：本實用新型通過在支撐圓桿的底部設置有掛鉤，而且掛鉤呈現L型，并在掛鉤的表面設置有金屬固定桿，在金屬固定桿的兩端設置有卡爪，能夠很好的對電機進行固定，金屬固定桿可以進行調節，使得能夠?qū)Σ煌吞柕碾姍C(jī)端蓋進行拆卸，操作比較方便，絲桿貫穿連接在橫梁中部的通孔中，并且絲桿的表面設置為螺紋槽狀，使得旋轉時的方向更好的把握，省時省力，連接在絲桿底部的內六角扳手頭可以根據需要來進行更換，使用時更加的方便。

附圖說明

圖1為本實用新型一種電機端蓋拆卸裝置的整體結構示意圖；

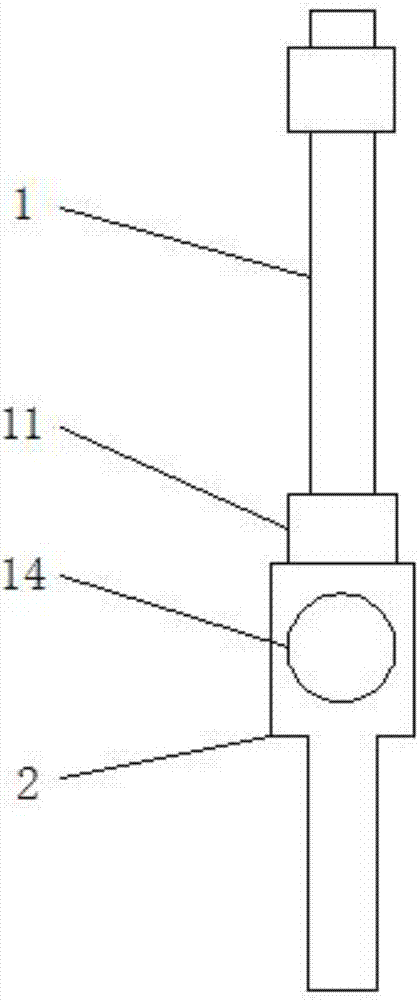

圖2為本實用新型一種電機端蓋拆卸裝置的絲桿結構圖；

圖3為本實用新型一種電機端蓋拆卸裝置的金屬固定桿示意圖。

圖中：1-絲桿、2-橫梁、3-滑動連接軸、4-支撐圓桿、5-滑槽、6-金屬固定桿、7-掛鉤、8-卡爪、9-插銷、10-內六角扳手頭、11-保護套、12-橡膠把套、13-方形插塊、14-通孔、15-轉動軸孔。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供的一種實施例：一種電機端蓋拆卸裝置，包括絲桿1和橫梁2，橫梁2的兩端均焊接有滑動連接軸3，滑動連接軸3的一端連接有支撐圓桿4，支撐圓桿4的一側設置有滑槽5，滑動連接軸3的一端設置在滑槽5中，橫梁2的中部設置有通孔14，絲桿1貫穿連接在橫梁2中部的通孔14上，絲桿1與橫梁2的連接處設置有保護套11，絲桿1的底端連接有內六角扳手頭10，絲桿1的頂端設置有方形插塊13，方形插塊13的一側焊接有橡膠把套12，橡膠把套12的表面設置有摩擦面，支撐圓桿4的底部焊接有掛鉤7，掛鉤7的表面靠近頂部端設置有金屬固定桿6，金屬固定桿6通過插銷9與掛鉤7相連，金屬固定桿6設置有四個，金屬固定桿6的兩端連接有卡爪8，卡爪8設置有多個。

掛鉤7設置有兩個，掛鉤7均為L型結構，掛鉤7對稱設置在支撐圓桿4的一端，對電機起到固定的作用。

絲桿1為圓形中空結構，絲桿1的表面設置有螺紋槽，且螺紋槽的旋轉方向與橫梁2中部的通孔14的方向相同，減少操作的勞動強度。

金屬固定桿6為中空內腔結構，金屬固定桿6的表面設置有轉動軸孔15，轉動軸孔15的孔徑大小略大于插銷9的孔徑大小，使得金屬固定桿6調節時更加的方便。

方形插塊13的兩側均設置有螺旋通孔，且螺旋通孔與橡膠把套12一側的旋轉銷軸旋轉連接，使得旋轉時力度更小。

具體使用方式：本實用新型工作中，將電機置于兩掛鉤7之間，調節掛鉤7上的金屬固定桿6，使得金屬固定桿6上的卡爪8能夠更好的對電機進行固定，在兩支撐圓桿4之間連接有橫梁2，在橫梁2的兩端設置連接有滑動連接軸3，滑動連接軸3在滑槽5上上下滑動，能夠調節橫梁2的距離，使得操作更加的方便，內六角扳手頭10固定在電機端蓋處的螺母上，然后輕輕的轉動橡膠把套12，從而帶動絲桿1慢慢的向上轉動，在內六角扳手頭10的作用下，更好的對電機端蓋進行拆卸，操作方便，拆卸簡單。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
