本實用新型具體涉及一種發電機轉軸壓裝工裝結構。

背景技術：

發電機轉子生產過程中，需將轉軸與轉子鐵芯進行壓裝后為下一步的生產工藝做準備。當前不同錐度、不同鐵芯長度的壓裝工裝均不同，生產過程中需頻繁更換工裝，致使生產效率變低，多套工裝不利于管理存放，并且增加了制作工裝的成本，現階段所用的壓裝工裝均為開放式的結構，轉子鐵芯不平整，硅鋼片沖壓不緊等原因使得壓裝轉軸的過程中存在安全隱患。

技術實現要素：

本實用新型要解決的技術問題，在于提供一種發電機轉軸壓裝工裝結構。

本實用新型是這樣實現的：一種發電機轉軸壓裝工裝結構，包括轉軸和鐵芯，還包括轉軸調整單元和鐵芯調整單元；所述轉軸調整單元包括長度卡套和調整套，所述長度卡套包括一第一中心孔、一操作部和一套體，所述操作部和套體從上至下一體連結設置；所述套體的底端向下延伸，形成三凸齒；所述調整套的頂端依次設有三凹槽單元，每所述凹槽單元均包括與所述凸齒相匹配的第一凹槽、第二凹槽和第三凹槽，所述第一凹槽、第二凹槽和第三凹槽依次排布，且第一凹槽、第二凹槽和第三凹槽頂端所處的水平面依次提高；所述長度卡套的凸齒抵接所述第一凹槽、第二凹槽或第三凹槽上；所述鐵芯調整單元包括一容置空間和一第二中心孔，當處于工作狀態時，所述鐵芯置于所述容置空間內，所述轉軸從上至下依次穿過第一中心孔、鐵芯和第二中心孔。

優選地，所述鐵芯調整單元還包括鐵芯卡套、定位座和長度套筒；所述鐵芯卡套包括從上至下一體連結的小徑段和大徑段，所述容置空間位于內鐵芯卡套的內部中央，所述長度卡套和調整套分別緊密套設于所述小徑段上，且該調整套的底端抵接于所述大徑段的頂端；所述大徑段緊密套設于所述定位座的上部；所述定位座的上表面向下凹陷，形成一凹部，所述鐵芯的底部容納于所述凹部；所述第二中心孔位于定位座的中心；所述長度套筒緊密套設于所述定位座的中下部，且所述大徑段的底端抵接于長度套筒的頂端。

優選地，所述大徑段的底端向下延伸，形成三個突齒，所述長度套筒的頂端依次設有三齒槽單元，每所述齒槽單元均包括與所述突齒相匹配的第一齒槽、第二齒槽和第三齒槽，所述第一齒槽、第二齒槽和第三齒槽依次排布，且第一齒槽、第二齒槽和第三齒槽頂端所處的水平面依次提高；所述突齒抵接于第一齒槽、第二齒槽或第三齒槽上。

本實用新型的優點在于：通過不同的裝配位置來實現對多種不同錐度以及不同鐵芯長度的轉軸進行壓裝；適用于多種不同錐度以及鐵芯長度的轉軸壓裝工裝，有效消除存在安全隱患。

附圖說明

下面參照附圖結合實施例對本實用新型作進一步的說明。

圖1是本實用新型發電機轉軸壓裝工裝結構的爆炸圖。

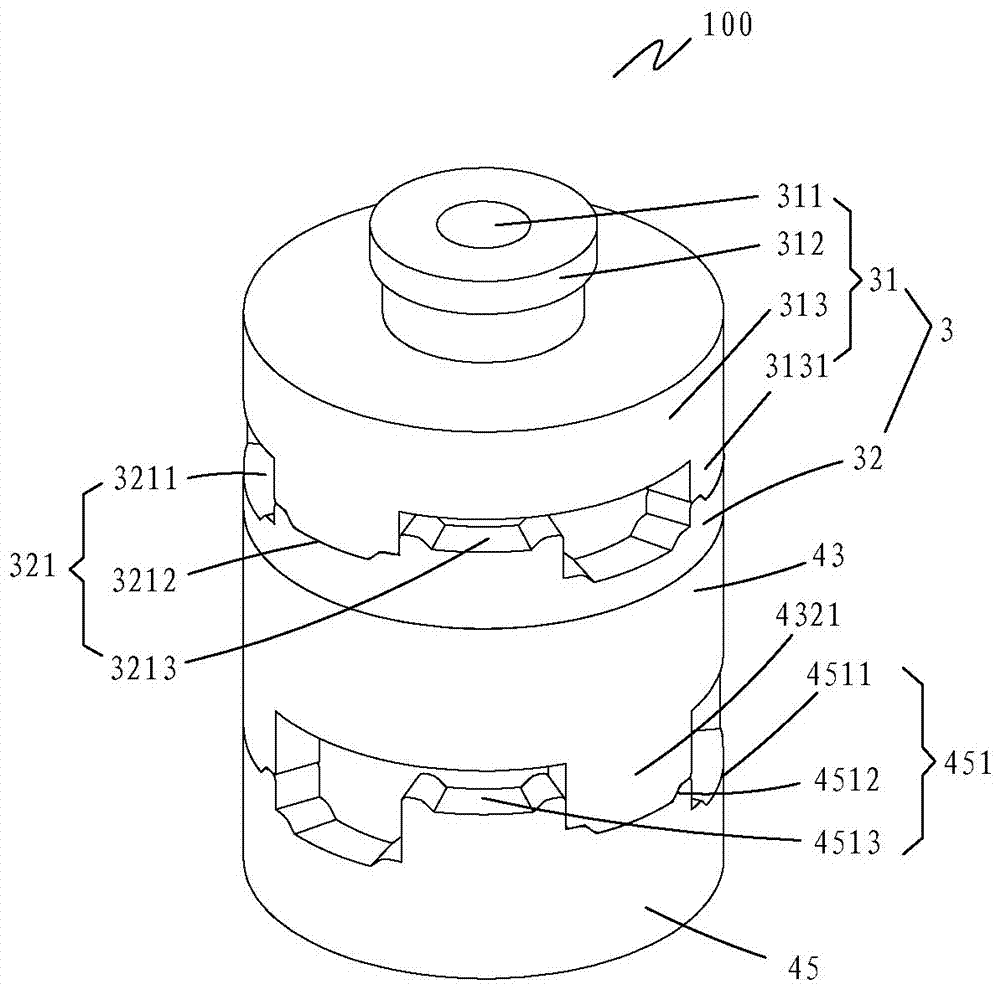

圖2是本實用新型發電機轉軸壓裝工裝結構的整體圖。

圖3是本實用新型發電機轉軸壓裝工裝結構的使用狀態圖。

具體實施方式

請參閱圖1-3所示，一種發電機轉軸壓裝工裝結構100，包括轉軸1和鐵芯2，還包括轉軸調整單元3和鐵芯調整單元4；所述轉軸調整單元3包括長度卡套31和調整套32，所述長度卡套31包括一第一中心孔311、一操作部312和一套體313，所述操作部312和套體313從上至下一體連結設置；所述套體313的底端向下延伸，形成三凸齒3131；所述調整套32的頂端依次設有三凹槽單元321，每所述凹槽單元321均包括與所述凸齒3131相匹配的第一凹槽3211、第二凹槽3212和第三凹槽3213，所述第一凹槽3211、第二凹槽3212和第三凹槽3213按照逆時針方向依次排布，且第一凹槽3211、第二凹槽3212和第三凹槽3213頂端所處的水平面依次提高；所述長度卡套31的凸齒3131抵接所述第一凹槽3211、第二凹槽3212或第三凹槽3213上；所述鐵芯調整單元4包括一容置空間433和一第二中心孔42，當處于工作狀態時，所述鐵芯2置于所述容置空間433內，所述轉軸1從上至下依次穿過第一中心孔311、鐵芯2和第二中心孔42。

請?jiān)賲㈤唸D1-2所示，所述鐵芯調整單元4還包括鐵芯卡套43、定位座44和長度套筒45；所述鐵芯卡套43包括從上至下一體連結的小徑段431和大徑段432，所述容置空間433位于內鐵芯卡套43的內部中央，所述長度卡套31和調整套32分別緊密套設于所述小徑段431上，且該調整套32的底端抵接于所述大徑段432的頂端；所述大徑段432緊密套設于所述定位座44的上部；所述大徑段432的底端向下延伸，形成三個突齒4321；所述定位座44的上表面向下凹陷，形成一凹部441，所述鐵芯2(見圖3)的底部容納于所述凹部441；所述第二中心孔42位于定位座44的中心；所述長度套筒45緊密套設于所述定位座44的中下部，且所述大徑段432的底端抵接于長度套筒45的頂端。所述長度套筒45的頂端依次設有三齒槽單元451，每所述齒槽單元451均包括與所述突齒4321相匹配的第一齒槽4511、第二齒槽4512和第三齒槽4513，所述第一齒槽4511、第二齒槽4512和第三齒槽4513按照順時針方向依次排布，且第一齒槽4511、第二齒槽4512和第三齒槽4513頂端所處的水平面依次提高；所述突齒4321抵接于第一齒槽4511、第二齒槽4512或第三齒槽4513上。

請?jiān)賲㈤唸D1-3所示，當應用本實用新型工作時，操作步驟如下：

將定位座44的凹部441端朝上置于液壓工作臺上，軸心對準液壓機活塞，將長度套筒45的齒槽單元451朝上裝入定位座44，將鐵芯卡套43的突齒4321朝下對準長度套筒45的齒槽單元451裝入定位座44，根據待壓裝的轉子鐵芯2長度選擇第一齒槽4511、第二齒槽4512或第三齒槽4513。將調整套32的凹槽單元321向上裝入鐵芯卡套43，然后將轉子鐵芯2裝入鐵芯卡套43的容置空間433中，并使轉子鐵芯2外圓與定位座44的凹部441貼合定位，將長度卡套31的所述凸齒3131朝下對準調整套32裝入鐵芯卡套43，并根據轉軸1型號選擇第一凹槽3211、第二凹槽3212或第三凹槽3213。最后將轉軸1小端朝下裝入所述第一中心孔311中，啟動液壓機，使活塞下行，將轉軸1壓入鐵芯2，活塞端面與長度卡套31端面貼合，則說明轉軸1已壓裝到位。液壓活塞復位后取下長度卡套31，取出壓裝完畢的鐵芯2和轉軸1部件，檢查無毛刺等缺陷后即可進行下一個鐵芯2的壓裝。當需要壓裝不同長度的轉軸1時，只需調整長度卡套31的凸齒3131和第一凹槽3211、第二凹槽3212或第三凹槽3213的配合位置，立即就可以進行不同型號的轉軸1的壓裝工序。同理，當需要壓裝不同長度的鐵芯2時，只需調整鐵芯卡套43的突齒4321和第一齒槽4511、第二齒槽4512或第三齒槽4513的配合位置，就可進行不同型號的鐵芯2的壓裝工序。

本實用新型通過不同的裝配位置來實現對多種不同錐度以及不同鐵芯長度的轉軸1進行壓裝；適用于多種不同錐度以及不同鐵芯長度的轉軸1壓裝，極大地降低了制作工裝的成本，極大地提高了生產效率；采用封閉式的結構，消除了可能存在的安裝隱患。
