本發明涉及一種浪涌電流(inrush?current)減少電路，該浪涌電流減少電路可以在將電池管理系統(bms)模組連接到電池單體模組時減少浪涌電流的生成。

背景技術：

1、在典型地要求bms模組與電池單體模組之間的連接的模組化應用中，在bms模組連接到電池單體模組時，由于bms模組和電池單體模組的電感和電容組件而生成的浪涌電流可能對電路元件造成損壞。

2、因此，需要一種能夠減少在連接bms模組和電池單體模組時可能生成的浪涌電流的生成的浪涌電流減少電路。

技術實現思路

1、本發明的一個方面是提供一種浪涌電流減少電路，該浪涌電流減少電路能夠減少在將bms模組連接到電池單體模組時可能生成的浪涌電流的生成。

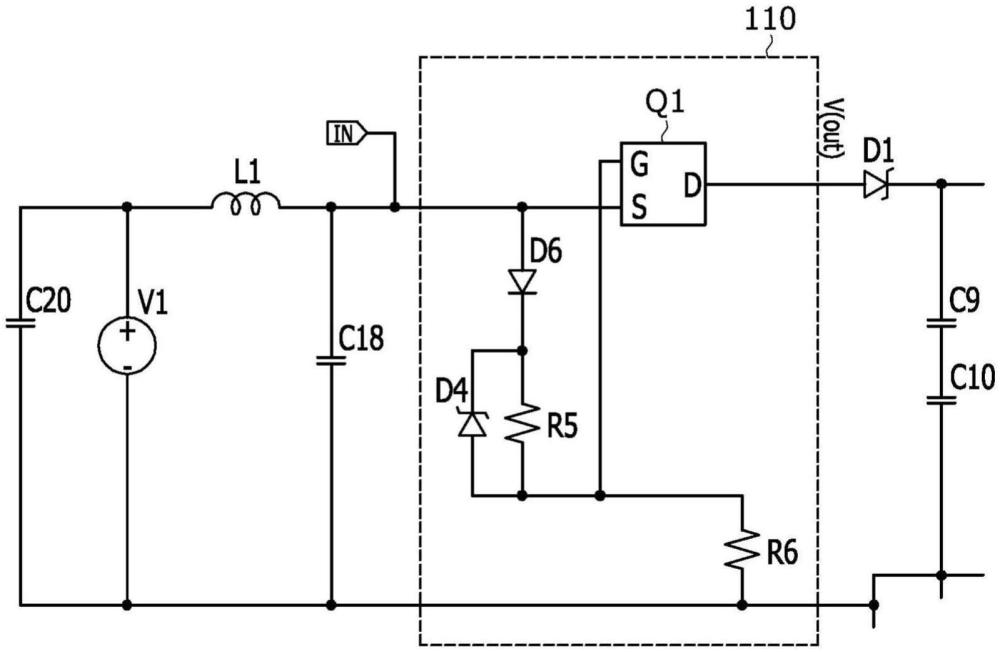

2、根據本發明的一個方面，一種浪涌電流減少電路包括：開關元件，連接在bms模組的電源側和電池單體模組的電源側之間，并且具有通過第一電阻器連接到接地側的柵極；二極管，在其一側處連接到所述開關元件的源極；第二電阻器，在其一側處連接到二極管的另一側，并且在其另一側處通過第一電阻器連接到接地側；以及齊納二極管，并聯連接到第二電阻器。

3、開關元件可以包括p-ch場效應晶體管。

4、開關元件的漏極可以連接到bms模組的電源側。

5、開關元件的源極可以連接到電池單體模組的電源側。

6、二極管的陽極可以連接到開關元件的源極。

7、齊納二極管可以連接在第一電阻器的一側和二極管的另一側之間。

8、齊納二極管的陽極可以連接到第一電阻器的一側，并且齊納二極管的陰極可以連接到二極管的陰極。

9、開關元件可以在off(關斷)狀態下斷開在bms模組與電池單體模組之間的連接的初始階段生成的浪涌電流，并且隨著浪涌電流的電壓電平繼續增加，開關元件可以使用由第一電阻器和第二電阻器進行的電壓分配、在第二電阻器的兩端之間的電壓達到閾值電壓或更大時接通，以僅允許浪涌電流中的部分流過開關元件。

10、開關元件還可以包括并聯連接到開關元件的兩端的電容器和第三電阻器。

11、電容器和第三電阻器可以彼此串聯連接。

12、可以取決于電容器的電容和第三電阻器的電阻來調節施加到開關元件的兩端的電壓。

13、根據本發明的浪涌電流減少電路可以在bms模組和電池單體模組連接時減少浪涌電流的生成。

14、根據本發明的浪涌電流減少電路可以通過減少在連接bms模組和電池單體時可能生成的浪涌電流的生成來防止對電路元件的損壞。

技術特征：

1.一種浪涌電流減小電路，包括：

2.根據權利要求1所述的浪涌電流減小電路，其中，所述開關元件包括p-ch場效應晶體管fet。

3.根據權利要求1所述的浪涌電流減小電路，其中，所述開關元件的漏極連接至所述bms模組的電源側。

4.根據權利要求1所述的浪涌電流減小電路，其中，所述開關元件的源極連接到所述電池單體模組的電源側。

5.根據權利要求1所述的浪涌電流減小電路，其中，所述二極管的陽極連接到所述開關元件的源極。

6.根據權利要求1所述的浪涌電流減小電路，其中，所述齊納二極管連接在第一電阻器的一側與所述二極管的另一側之間。

7.根據權利要求6所述的浪涌電流減小電路，其中，所述齊納二極管的陽極連接到第一電阻器的一側，并且所述齊納二極管的陰極連接到所述二極管的陰極。

8.根據權利要求1所述的浪涌電流減小電路，其中，所述開關元件在off狀態下斷開在所述bms模組與所述電池單體模組之間的連接的初始階段生成的浪涌電流，并且隨著所述浪涌電流的電壓電平繼續增加，所述開關元件使用由第一電阻器和第二電阻器進行的電壓分配、在第二電阻器的兩端之間的電壓vgs達到閾值電壓vth或更大時接通，以僅允許所述浪涌電流中的部分流過所述開關元件。

9.根據權利要求1所述的浪涌電流減小電路，其中，所述開關元件還包括并聯連接到所述開關元件的兩端的電容器和第三電阻器。

10.根據權利要求9所述的浪涌電流減小電路，其中，所述電容器和第三電阻器彼此串聯連接。

11.根據權利要求9所述的浪涌電流減小電路，其中，取決于所述電容器的電容和第三電阻器的電阻來調節施加到所述開關元件的所述兩端的電壓。

技術總結
公開了一種浪涌電流減小電路。浪涌電流減小電路包括：開關元件，其連接在BMS模組的電源側和電池單體模組的電源側之間，并且具有通過第一電阻器連接到接地側的柵極；二極管，其一側連接到開關元件的源極；第二電阻器，其一側連接到二極管的另一側，并且其另一側通過第一電阻器連接到接地側；以及齊納二極管，其并聯連接到第二電阻器。

技術研發人員：金炳助
受保護的技術使用者：三星SDI株式會社
技術研發日：
技術公布日：2025/4/28
