本申請主要涉及電子電路，特別是涉及一種電池檢測保護電路及電子設備。

背景技術：

1、隨著智能設備的逐漸發展，為了方便智能設備的快捷充電形式，以滿足用戶在日常使用中的體驗，從而實行快充接口裝置。并且根據歐盟通過的《新電池法》中，核心內容是要求在所有的消費電子產品中，其電池應做到可以讓用戶對其進行拆卸和更換，其中包括了我們日常生活中經常所使用的手機、平板等電子設備產品，故可拆卸電池將會成為未來電子設備產品發展的一個新的趨勢；但目前來說，內置電池在防護設計的過程中的要求遠沒有可拆卸的快充充電接口防護技術嚴格，若采用的可拆卸式電池僅有正極、負極以及通信三個極片接口，則會導致使用的系統終端不能夠快速的檢測到電池的插入與拔出，觸發保護協議，以至于造成系統的異常死機或對電池的錯誤判斷使其充電通路上的保護失效，造成電路損壞影響用戶的使用體驗等問題；若采用的可拆卸式電池在原有基礎上增加專門的電池檢測極片則會占用更多的使用面積，并會增加電池的制造成本。

技術實現思路

1、本申請主要目的是提出一種電池檢測保護電路，以解決目前充電方案中，在可拆卸電池在插拔中對電池在位的快速檢測保護，優化充電體驗等問題。

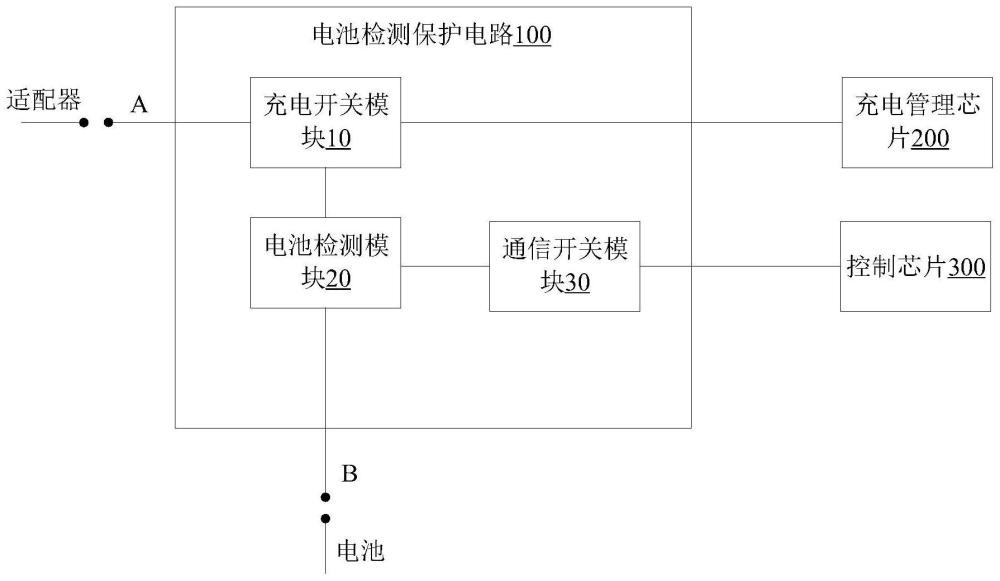

2、為解決上述問題，本申請提供一種電池檢測保護電路，該電池檢測保護電路包括：充電開關模塊，用于連接供電端口和充電管理芯片，供電端口用于連接外部適配器；電池檢測模塊，電池檢測模塊連接充電開關模塊和電池端口，電池端口用于可拆卸連接電池；通信開關模塊，通信開關模塊連接電池檢測模塊和控制芯片；其中，當通信開關模塊導通電池檢測模塊和控制芯片之間的通信通路時，電池檢測模塊控制充電開關模塊導通適配器和充電管理芯片之間的充電通路；當通信開關模塊斷開電池檢測模塊和控制芯片之間的通信通路時，電池檢測模塊檢測電池的在位情況，并在檢測到所述電池在位時控制所述充電開關模塊導通所述適配器和所述充電管理芯片之間的充電通路，以及在檢測到所述電池不在位時控制所述充電開關模塊斷開所述適配器和所述充電管理芯片之間的充電通路。

3、在一實施例中，通信開關模塊連接控制芯片的一端被配置為輸入第一電源電壓，第一電源電壓小于適配器提供的電壓，電池檢測模塊包括：分壓單元，分壓單元的第一端連接供電端口，分壓單元的分壓節點連接電池端口和通信開關模塊；充電開關控制單元，連接分壓單元的分壓節點和充電開關模塊；其中，當所述通信開關模塊導通所述電池檢測模塊和所述控制芯片之間的通信通路或所述電池在位時，所述充電開關控制單元控制所述充電開關模塊導通，當所述通信開關模塊斷開所述電池檢測模塊和所述控制芯片之間的通信通路且所述電池不在位時，所述充電開關控制單元控制所述充電開關模塊斷開。

4、在一實施例中，所述分壓單元包括電阻，所述電阻的第一端連接所述供電端口，所述電阻的第二端連接所述電池端口和通信開關模塊。

5、在一實施例中，充電開關控制單元包括：第一晶體管，第一晶體管的第一端連接充電開關模塊，第一晶體管的第二端接地；第二晶體管，第二晶體管的第一端連接第一晶體管的控制端，第二晶體管的第二端連接供電端口，第二晶體管的控制端連接電池端口。

6、在一實施例中，充電開關模塊包括第三晶體管，第三晶體管的第一端連接供電端口，第三晶體管的第二端連接充電管理芯片，第三晶體管的控制端連接第一晶體管的第一端。

7、在一實施例中，通信開關模塊包括：通信開關單元，所述通信開關單元連接所述電池檢測模塊和所述控制芯片，所述通信開關單元用于接收第一電源電壓，所述第一電源電壓小于所述適配器提供的電壓；通信開關控制單元，連接通信開關單元和控制芯片；其中，通信開關控制單元被配置為響應于控制芯片的控制信號而控制通信開關單元導通或斷開。

8、在一實施例中，通信開關單元包括：第四晶體管，第四晶體管的第一端連接電池檢測模塊，第四晶體管的控制端連接通信開關控制單元；第五晶體管，第五晶體管的第一端連接第四晶體管的第二端，第五晶體管的第二端連接控制芯片，第五晶體管的控制端連接第四晶體管的控制端。

9、在一實施例中，通信開關控制單元包括：第六晶體管，第六晶體管的第一端連接第四晶體管的控制端，第六晶體管的第二端用于連接第二電源電壓；第七晶體管，第七晶體管的第一端連接第六晶體管的控制端，第七晶體管的第二端接地，第七晶體管的控制端連接控制芯片。

10、在一實施例中，通信開關控制單元被配置為響應于控制芯片的控制信號為第一電平而控制通信開關單元導通，或響應于控制芯片的控制信號為第二電平而控制通信開關單元斷開，控制信號為周期信號，且每一周期第一電平的持續時間小于第二電平的持續時間。

11、為解決上述問題，本申請還提供一種電子設備，該電子設備包括：如上述中任一項所描述的電池檢測保護電路、控制芯片以及充電管理芯片，其中，充電管理芯片連接電池檢測保護電路、控制芯片和電池端口，充電管理芯片被配置為在電池檢測保護電路導通適配器和充電管理芯片之間的通路時，對控制芯片供電，和/或對電池端口連接的電池進行充電。

12、通過上述電池檢測保護電路，無需更改現有電池架構，并且無需增加專用的電池在位檢測的極片，在通信極片上實現通信和電池在位檢測的分時復用，節省pcb的空間與成本，通過硬件的方式解決目前充電方案中的不足，實現快速檢測到電池端的插入和拔出，觸發電路保護，穩定工作狀態，減少異常死機，優化在充電過程中對于可拆卸電池的充電體驗。

技術特征：

1.一種電池檢測保護電路，其特征在于，所述電池檢測保護電路包括：

2.根據權利要求1所述的電池檢測保護電路，其特征在于，所述通信開關模塊連接所述控制芯片的一端被配置為輸入第一電源電壓，所述第一電源電壓小于所述適配器提供的電壓，所述電池檢測模塊包括：

3.根據權利要求2所述的電池檢測保護電路，其特征在于，所述分壓單元包括電阻，所述電阻的第一端連接所述供電端口，所述電阻的第二端連接所述電池端口和通信開關模塊。

4.根據權利要求2所述的電池檢測保護電路，其特征在于，所述充電開關控制單元包括：

5.根據權利要求4所述的電池檢測保護電路，其特征在于，所述充電開關模塊包括第三晶體管，所述第三晶體管的第一端連接所述供電端口，所述第三晶體管的第二端連接所述充電管理芯片，所述第三晶體管的控制端連接所述第一晶體管的第一端。

6.根據權利要求1所述的電池檢測保護電路，其特征在于，所述通信開關模塊包括：

7.根據權利要求6所述的電池檢測保護電路，其特征在于，所述通信開關單元包括：

8.根據權利要求7所述的電池檢測保護電路，其特征在于，所述通信開關控制單元包括：

9.根據權利要求6所述的電池檢測保護電路，其特征在于，所述通信開關控制單元被配置為響應于所述控制芯片的控制信號為第一電平而控制所述通信開關單元導通，或響應于所述控制芯片的控制信號為第二電平而控制所述通信開關單元斷開，所述控制信號為周期信號，且每一周期所述第一電平的持續時間小于所述第二電平的持續時間。

10.一種電子設備，其特征在于，所述電子設備包括：

技術總結
本申請提供一種電池檢測保護電路及電子設備，該電路包括：充電開關模塊，用于連接供電端口和充電管理芯片，供電端口用于連接外部適配器；電池檢測模塊，連接充電開關模塊和電池端口，電池端口用于可拆卸連接電池；通信開關模塊，連接電池檢測模塊和控制芯片；其中，當通信開關模塊導通電池檢測模塊和控制芯片之間的通信通路時，電池檢測模塊控制充電開關模塊導通適配器和充電管理芯片之間的充電通路；當通信開關模塊斷開通信通路時，檢測電池的在位情況，當電池在位時，電池檢測模塊控制導通充電通路，當電池不在位時，控制斷開通路。通過上述電路，實現通信與電池在位檢測分時復用，優化充電過程中插拔電池的充電體驗。
