本發明涉及一種用于將第一dc電壓轉換為第二dc電壓的三相諧振dc-dc轉換器。

背景技術：

1、諧振轉換器通常用于根據負載(負載通常是數據中心、電信設備等)的要求將不受控的dc(direct?current)電壓(不受控的dc電壓通常是ac(alternative?current)-dc轉換器的輸出)轉換為受控的dc電壓。

2、2003年9月12日出版的楊波的《分布式電源系統前端dc-dc功率轉換的拓?fù)溲芯俊返牡?章中，討論了單相l(xiāng)lc諧振轉換器。第5.2章中討論了不同類型的過載/短路保護。這種保護可以在控制軟件中實現，例如增加開關頻率(第5.2.1章)或通過pwm(pulse?widthmodulation)和變頻控制的混合控制(第5.2.2章)。這種保護也可以通過使用鉗位二極管在硬件中實現(第5.2.2章)。圖1a示出了帶有鉗位二極管dclamp的單相全橋llc諧振轉換器。

3、三相l(xiāng)lc諧振轉換器或所謂的交錯llc諧振轉換器也是已知的。這些諧振轉換器具有一些優點，諸如較小的輸出電容器。然而，它們也有一些缺點，諸如額外的變壓器會增加轉換器的尺寸、質量和成本。

4、現有技術的三相l(xiāng)lc諧振dc-dc轉換器如圖1b所示。

5、本發明的一個目的是改進現有技術。更具體地說，本發明的一個目的是提供一種三相l(xiāng)lc諧振dc-dc轉換器，其中可以避免基于軟件的短路保護。

技術實現思路

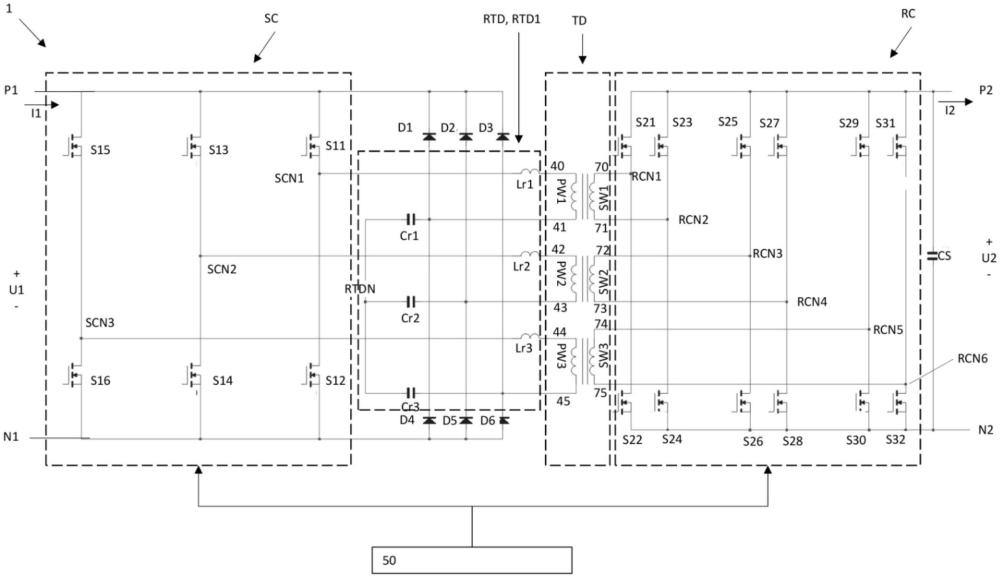

1、本發明涉及一種用于將第一dc電壓轉換為第二dc電壓的三相諧振dc-dc轉換器，其中所述轉換器包括：

2、變壓器設備，其包括三個初級繞組和三個次級繞組，每個初級繞組包括第一初級端子和第二初級端子，并且每個次級繞組包括第一次級端子和第二次級端子；

3、開關電路sc，其具有第一側和第二側，所述第一側包括形成轉換器的第一端子的第一正端子和第一負端子，所述第二側包括分別連接到所述變壓器設備的初級繞組的第一sc節點、第二sc節點和第三sc節點；

4、整流電路rc，其具有第一側和第二側，所述整流電路的第一側包括分別連接到變壓器設備的次級繞組的rc節點，所述整流電路的第二側包括形成轉換器的第二端子的第二正端子和第二負端子；

5、諧振腔設備，其包括連接在所述開關電路的所述第一sc節點、所述第二sc節點和所述第三sc節點與所述變壓器設備的三個初級繞組的初級端子之間的初級側諧振腔設備；

6、次級電容器，其連接在所述第二正端子和所述第二負端子之間；

7、控制電路，其用于控制所述開關電路；

8、其中，所述第一dc電壓被限定為所述第一正端子和所述第一負端子之間的電壓；

9、其中，所述第二dc電壓被限定為所述第二正端子和所述第二負端子之間的電壓；

10、所述初級側諧振腔設備包括第一諧振電感器、第二諧振電感器以及第三諧振電感器，所述第一諧振電感器連接在所述開關電路的第一sc節點和第一初級繞組的第一一初級端子之間，所述第二諧振電感器連接在所述開關電路的第二sc節點和第二初級繞組的第一二初級端子之間，所述第三諧振電感器連接在所述開關電路的所述第三sc節點和第三初級繞組的第一三初級端子之間；

11、所述初級側諧振腔設備包括第一諧振電容器、第二諧振電容器以及第三諧振電容器，所述第一諧振電容器連接在諧振腔節點和所述第一初級繞組的第二一初級端子之間，所述第二諧振電容器連接在所述諧振腔節點和所述第二初級繞組的第二二初級端子之間，所述第三諧振電容器連接在所述諧振腔節點和所述第三初級繞組的第二三初級端子之間；

12、所述轉換器包括在所述初級繞組的每個第二初級端子和第一正端子之間的三個鉗位二極管；

13、所述轉換器包括在第一負端子和所述初級繞組的每個第二初級端子之間的另外三個鉗位二極管。

14、第一正端子和第一負端子通常被稱為轉換器的輸入端子。第二正端子和第二負端子通常被稱為轉換器的輸出端子。

15、負載通常連接在第二正端子和第二負端子之間。因此，第二dc電壓可以表示負載電壓。

16、在所述初級繞組的每個第二初級端子和第一正端子之間的三個鉗位二極管可以包括：

17、第一鉗位二極管，其陽極連接到所述第一初級繞組的所述第二一初級端子，其陰極連接到所述第一正端子；

18、第二鉗位二極管，其陽極連接到所述第二初級繞組的所述第二二初級端子，其陰極連接到所述第一正端子；

19、第三鉗位二極管，其陽極連接到所述第三初級繞組的所述第二三初級端子，其陰極連接到所述第一正端子；以及

20、其中，在第一負端子和所述初級繞組的每個第二初級端子之間的另外三個鉗位二極管包括：

21、第四二極管，其陽極連接到所述第一負端子，其陰極連接到所述第一初級繞組的所述第二一初級端子；

22、第五二極管，其陽極連接到所述第一負端子，其陰極連接到所述第二初級繞組的所述第二二初級端子；

23、第六二極管，其陽極連接到所述第一負端子，其陰極連接到所述第三初級繞組的所述第二三初級端子。

24、諧振腔節點可以是初級側諧振腔設備的浮動中性點。

25、所述轉換器可以包括連接在所述諧振腔節點和所述第一負端子之間的電容器電路。

26、所述變壓器設備可以包括：

27、第一變壓器芯，其上可以纏繞有所述第一初級繞組和第一次級繞組；

28、第二變壓器芯，其上可以纏繞有所述第二初級繞組和第二次級繞組；

29、第三變壓器芯，其上可以纏繞有所述第三初級繞組和第三次級繞組。

30、第一變壓器芯、第二變壓器芯和第三變壓器芯可以彼此電磁獨立。

31、如本文所使用的，術語“電磁獨立”表示其中一個變壓器芯中的電磁通量泄漏到其他變壓器芯的比例小于10％，優選小于5％。

32、因此，由第一變壓器芯中的第一初級繞組或第一次級繞組產生的電磁通量將不會在第二變壓器芯或第三變壓器芯中產生實質性的電磁通量。類似地，由第二變壓器芯中的第二初級繞組或第二次級繞組產生的電磁通量將不會在第一變壓器芯或第三變壓器芯中產生實質性的電磁通量。類似地，由第三變壓器芯中的第三初級繞組或第三次級繞組產生的電磁通量將不會在第一變壓器芯或第二變壓器芯中產生實質性的電磁通量。

33、第一變壓器芯、第二變壓器芯和第三變壓器芯可以是單獨的芯。單獨的芯可以彼此相距一定距離。第一變壓器芯、第二變壓器芯和第三變壓器芯可以是同一芯的芯部分，其中氣隙或其他電磁絕緣材料防止磁通量在各個芯部分之間共享。

34、所述開關電路可以包括：

35、第一開關，其源極端子連接到所述第一sc節點，其漏極端子連接到第一正端子；

36、第二開關，其源極端子連接到第一負端子，其漏極端子連接到所述第一sc節點；

37、第三開關，其源極端子連接到所述第二sc節點，其漏極端子連接到所述第一正端子；

38、第四開關，其源極端子連接到所述第一負端子，其漏極端子連接到所述第二sc節點；

39、第五開關，其源極端子連接到所述第三sc節點，其漏極端子連接到所述第一正端子；

40、第六開關，其源極端子連接到第一負端子，漏極端子連接到所述第三sc節點。

41、整流電路可以是二極管整流器。二極管整流器可以包括六個二極管或十二個二極管。可替代地，整流電路可以包括由控制電路控制的開關。這些開關也可以是mosfet開關、gan開關等。

42、整流電路rc可以包括：

43、第一開關，其連接在第一rc節點和第二正端子之間；

44、第二開關，其連接在第二負端子和所述第一rc節點之間；

45、第三開關，其連接在第二rc節點和所述第二正端子之間；

46、第四開關，其連接在所述第二負端子和所述第二rc節點之間；

47、第五開關，其連接在第三rc節點和所述第二正端子之間；

48、第六開關，其連接在所述第二負端子和所述第三rc節點之間；

49、第七開關，其連接在第四rc節點和所述第二正端子之間；

50、第八開關，其連接在所述第二負端子和所述第四rc節點之間；

51、第九開關，其連接在第五rc節點和所述第二正端子之間；

52、第十開關，其連接在所述第二負端子和所述第五rc節點之間；

53、第十一開關，其連接在第六rc節點和所述第二正端子之間；

54、第十二開關，其連接在所述第二負端子和所述第六rc節點之間。

55、所述整流電路的第一rc節點可以直接連接到第一次級繞組的第一次級端子，所述整流電路的第二rc節點可以直接連接到所述第一次級繞組的第二次級端子，所述整流電路的所述第三rc節點可以直接連接到第二次級繞組的第一次級端子，所述整流電路的第四rc節點可以直接連接到所述第二次級繞組的第二次級端子，所述整流電路的第五rc節點可以直接連接到第三次級繞組的第一次級端子，所述整流電路的第六rc節點可以直接連接到所述第三次級繞組的第二次級端子。

56、在一實施例中，所述諧振腔設備可以包括在所述變壓器設備的次級側上的次級側諧振腔設備。

57、在一實施例中，所述次級側諧振腔設備可以包括第四諧振電容器、第五諧振電容器和第六諧振電容器，并且還可以包括第四諧振電感器、第五諧振電感器和第六諧振電感器。

58、所述第四諧振電容器和所述第四諧振電感器可以串聯連接在第一次級繞組的第一次級端子和整流電路的第一rc節點之間；

59、所述第五諧振電容器和所述第五諧振電感器可以串聯連接在第二次級繞組的第一次級端子和所述整流電路的第三rc節點之間；

60、所述第六諧振電容器和所述第六諧振電感器可以串聯連接在第三次級繞組的第一次級端子和所述整流電路的第五rc節點之間。

61、在一實施例中，所述第四諧振電感器可以連接在所述第一次級繞組的第一次級端子和所述整流電路的第一rc節點之間；

62、所述第四諧振電容器可以連接在所述第一次級繞組的第二次級端子和第二諧振腔節點之間；

63、所述第五諧振電感器可以連接在所述第二次級繞組的第一次級端子和所述整流電路的第二rc節點之間；

64、所述第五諧振電容器可以連接在所述第二次級繞組的第二次級端子和第二諧振腔節點之間；

65、所述第六諧振電感器可以連接在所述第三次級繞組的第一次級端子和所述整流電路的第三rc節點之間；

66、所述第六諧振電容器可以連接在所述第三次級繞組的第二次級端子和第二諧振腔節點之間。

67、在一實施例中，轉換器可以包括也在變壓器設備的次級側上的鉗位二極管。

68、在一實施例中，所述轉換器可以包括在所述次級繞組的每個第二次級端子和所述第二正端子之間的三個鉗位二極管；以及在所述第二負端子和所述次級繞組的每個第二次級端子之間的另外三個鉗位二極管。

69、在一實施例中，在所述次級繞組的每個第二次級端子和所述第二正端子之間的三個鉗位二極管包括：

70、第七鉗位二極管，其陽極連接到所述第一次級繞組的第二次級端子，其陰極連接到所述第二正端子；

71、第八鉗位二極管，其陽極連接到所述第二次級繞組的第二次級端子，其陰極連接到所述第二正端子；

72、第九鉗位二極管，其陽極連接到所述第三次級繞組的第二次級端子，其陰極連接到所述第二正端子；以及

73、其中，在所述第二負端子和所述次級繞組的每個第二次級端子之間的另外三個鉗位二極管包括：

74、第十二極管，其陽極連接到所述第二負端子，其陰極連接到所述第一次級繞組的第二次級端子；

75、第十一二極管，其陽極連接到所述第二負端子，其陰極連接到所述第二次級繞組的第二次級端子；

76、第十二二極管，其陽極連接到所述第二負端子，其陰極連接到所述第三次級繞組的第二次級端子。

77、在一實施例中，所述控制電路可以被配置為響應于可以由所述控制電路檢測到的短路情況，在一段時間內增加從第二正端子流出的電流。
