本技術涉及五金廢料回收，尤其涉及一種電梯導軌除銹裝置。

背景技術：

1、廂式電梯的轎廂是通過沿著t形電梯導軌上下滑動來實現平穩的垂直升降，現有的技術中，在電梯導軌除銹的過程中，需要通過維護員使用砂紙、紗布進行手動清理，不僅耗費時間還耗費體力，操作十分的不便，提高了維護員的工作難度，為了解決上述問題，我們提出一種電梯導軌除銹裝置。

技術實現思路

1、(一)要解決的技術問題

2、解決在電梯導軌除銹的過程中，需要通過維護員使用砂紙、紗布進行手動清理，不僅耗費時間還耗費體力，操作十分的不便，提高了維護員的工作難度的問題，提供了一種電梯導軌除銹裝置。

3、(二)技術方案

4、一種電梯導軌除銹裝置，包括有凵型安裝座，電梯導軌，電梯導軌設置在凵型安裝座中間，凵型安裝座下方設置有第一凵型安裝板，第一凵型安裝板可拆卸地設置在凵型安裝座下方，第一凵型安裝板下方設置有第二凵型安裝板，第一凵型安裝板與第二凵型安裝板之間通過立柱固定連接，第二凵型安裝板下方設置有用于電梯導軌除銹的除銹機構。

5、作為優選的技術方案，除銹機構包括左右對稱的第一除銹單元、第二除銹單元，第一除銹單元包括第一連桿、第二連桿、第三連桿，第一連桿一端與第二凵型安裝板下表面固定連接，第一連桿另一端與第二連桿一端鉸接，第二連桿的另一端鉸接有連接板，第三連桿的一端與第一連桿鉸接，第三連桿的另一端與連接板鉸接，第二連桿上設置有第四連桿，第四連桿的一端與第二連桿鉸接，第四連桿的另一端鉸接有升降板，連接板上水平插套有一對滑桿，滑桿的一端固定有擋塊，滑桿的另一端固定有除銹塊，滑桿上且位于除銹塊與連接板之間套設有第一復位彈簧，第二除銹單元結構與第一除銹單元結構一致。

6、作為優選的技術方案，第二凵型安裝板上固定有輸出軸豎直向下的電機，電機輸出軸端設置有擋板，擋板與第二凵型安裝板之間通過導桿固定連接，升降板與導桿套設連接，升降板與電機輸出軸螺紋連接。

7、作為優選的技術方案，凵型安裝座下表面固定有一對安裝柱，安裝柱與第一凵型安裝板插套連接，安裝柱上設置有限位塊、卡塊，第一凵型安裝板位于限位塊、卡塊之間，且限位塊、卡塊用于將第一凵型安裝板固定。

8、作為優選的技術方案，卡塊插套在安裝柱內部，且安裝柱內部水平設置有第二復位彈簧，第二復位彈簧一端與安裝柱內部側壁固定連接，第二復位彈簧另一端與卡塊一端固定連接，卡塊的另一端成型有斜面。

9、(三)有益效果

10、本實用新型的有益效果是：

11、(1)凵型安裝座固定在電梯廂的底部，使用時，將第一凵型安裝板安裝在凵型安裝座下方，從而將整個除銹機構安裝在電梯廂的底部，當電梯在上升或下降時，帶動除銹塊與電梯導軌的側壁摩擦，便于對電梯導軌除銹操作，因此，在電梯導軌除銹的過程中，便于有效的對電梯導軌進行除銹工作，方便清理，提高了除銹效率，減輕了維護員的工作難度；

12、(2)電機轉動帶動升降板向上運動，升降板向上運動帶動第四連桿與升降板鉸接的一端向上運動，從而帶動第四連桿的另一端向電梯導軌一側移動，第四連桿向電梯導軌一側移動帶動第二連桿向電梯導軌一側移動，同時配合第一連桿、第三連桿，帶動連接板向電梯導軌一側移動，連接板配合滑桿、擋塊、第一復位彈簧的作用下帶動除銹塊向電梯導軌一側移動，直至兩個除銹塊將電梯導軌夾緊，此時，當電梯在上升或下降時，帶動除銹塊與電梯導軌的側壁摩擦，便于對電梯導軌除銹操作；

13、(3)凵型安裝座是固定在電梯廂的底部的，當要快速拆卸整個除銹機構時，只需要按壓卡塊，將卡塊壓入安裝柱內部，此時向下拔出第一凵型安裝板即可將整個除銹機構快速拆卸，安裝時，只需將第一凵型安裝板壓入限位塊、卡塊之間即可完成快速安裝。

技術特征：

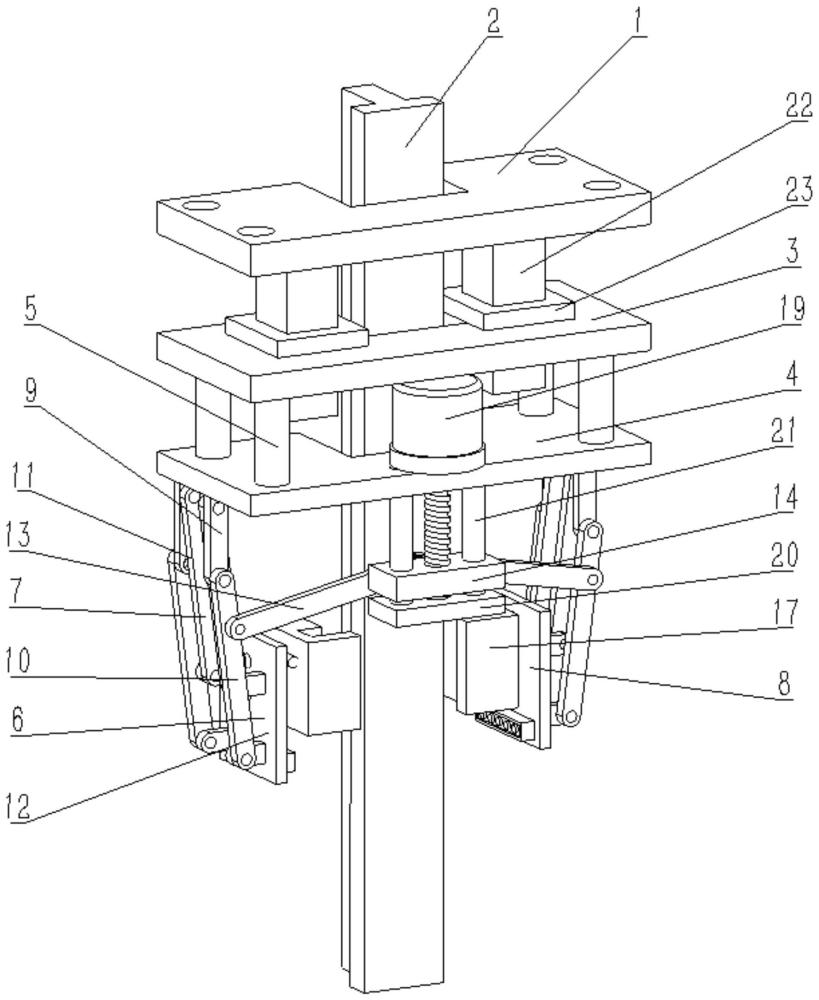

1.一種電梯導軌除銹裝置，包括有凵型安裝座(1)，電梯導軌(2)，所述電梯導軌(2)設置在凵型安裝座(1)中間，其特征在于：所述凵型安裝座(1)下方設置有第一凵型安裝板(3)，所述第一凵型安裝板(3)可拆卸地設置在凵型安裝座(1)下方，所述第一凵型安裝板(3)下方設置有第二凵型安裝板(4)，所述第一凵型安裝板(3)與第二凵型安裝板(4)之間通過立柱(5)固定連接，所述第二凵型安裝板(4)下方設置有用于電梯導軌除銹的除銹機構(6)。

2.根據權利要求1所述的一種電梯導軌除銹裝置，其特征在于：所述除銹機構(6)包括左右對稱的第一除銹單元(7)、第二除銹單元(8)，所述第一除銹單元(7)包括第一連桿(9)、第二連桿(10)、第三連桿(11)，所述第一連桿(9)一端與第二凵型安裝板(4)下表面固定連接，第一連桿(9)另一端與第二連桿(10)一端鉸接，所述第二連桿(10)的另一端鉸接有連接板(12)，所述第三連桿(11)的一端與第一連桿(9)鉸接，第三連桿(11)的另一端與連接板(12)鉸接，所述第二連桿(10)上設置有第四連桿(13)，第四連桿(13)的一端與第二連桿(10)鉸接，第四連桿(13)的另一端鉸接有升降板(14)，所述連接板(12)上水平插套有一對滑桿(15)，滑桿(15)的一端固定有擋塊(16)，滑桿(15)的另一端固定有除銹塊(17)，所述滑桿(15)上且位于除銹塊(17)與連接板(12)之間套設有第一復位彈簧(18)，所述第二除銹單元(8)結構與第一除銹單元(7)結構一致。

3.根據權利要求2所述的一種電梯導軌除銹裝置，其特征在于：所述第二凵型安裝板(4)上固定有輸出軸豎直向下的電機(19)，電機(19)輸出軸端設置有擋板(20)，所述擋板(20)與第二凵型安裝板(4)之間通過導桿(21)固定連接，所述升降板(14)與導桿(21)套設連接，所述升降板(14)與電機(19)輸出軸螺紋連接。

4.根據權利要求1所述的一種電梯導軌除銹裝置，其特征在于：所述凵型安裝座(1)下表面固定有一對安裝柱(22)，所述安裝柱(22)與第一凵型安裝板(3)插套連接，所述安裝柱(22)上設置有限位塊(23)、卡塊(24)，所述第一凵型安裝板(3)位于限位塊(23)、卡塊(24)之間，且限位塊(23)、卡塊(24)用于將第一凵型安裝板(3)固定。

5.根據權利要求4所述的一種電梯導軌除銹裝置，其特征在于：所述卡塊(24)插套在安裝柱(22)內部，且安裝柱(22)內部水平設置有第二復位彈簧，所述第二復位彈簧一端與安裝柱(22)內部側壁固定連接，第二復位彈簧另一端與卡塊(24)一端固定連接，所述卡塊(24)的另一端成型有斜面。

技術總結
本技術涉及五金廢料回收技術領域，尤其涉及一種電梯導軌除銹裝置，包括有凵型安裝座，電梯導軌，電梯導軌設置在凵型安裝座中間，凵型安裝座下方設置有第一凵型安裝板，第一凵型安裝板可拆卸地設置在凵型安裝座下方，第一凵型安裝板下方設置有第二凵型安裝板，第一凵型安裝板與第二凵型安裝板之間通過立柱固定連接，凵型安裝座固定在電梯廂的底部，使用時，將第一凵型安裝板安裝在凵型安裝座下方，從而將整個除銹機構安裝在電梯廂的底部，當電梯在上升或下降時，帶動除銹塊與電梯導軌的側壁摩擦，便于對電梯導軌除銹操作，因此，在電梯導軌除銹的過程中，便于有效的對電梯導軌進行除銹工作，方便清理，提高除銹效率，減輕維護員的工作難度。
