本發明涉及電池均衡，具體涉及一種電池組均衡電路和電池組均衡控制方法。

背景技術：

1、近些年來，為了解決能源短缺問題，諸如風能、太陽能、潮汐能等可再生能源在世界各地得到了大力發展。但是新能源存在極大的多變性和不可預測性，為了減弱不穩定的新能源發電設備對電網的影響，儲能技術被應用以達到平穩新能源發電設備輸出功率，其中電池儲能的應用極為廣泛。

2、為滿足儲能系統的輸出功率，使用容量以及工作電壓的要求，單體電池通常通過串并聯的連接方式組成電池組進行使用。但是由于單體電池制造工藝的不同，即使是同一廠家的同批次單體電池也會存在參數上的細微差別。經過長時間的循環使用后，電池組中的電池單體會出現老化程度不同的情況，導致電池單體的內阻和荷電狀態等參數的差異增大，使得電池組出現電池單體荷電狀態不足或者過沖/過放的問題，這些都會對電池組使用過程中的荷電狀態和循環壽命造成影響，還有可能導致嚴重的安全問題。因此，解決上述問題迫在眉睫。

技術實現思路

1、本發明的目的在于提供了一種電池組均衡電路和電池組均衡控制方法，通過將電池組和單體電池之間電量的轉移達到主動均衡的效果。

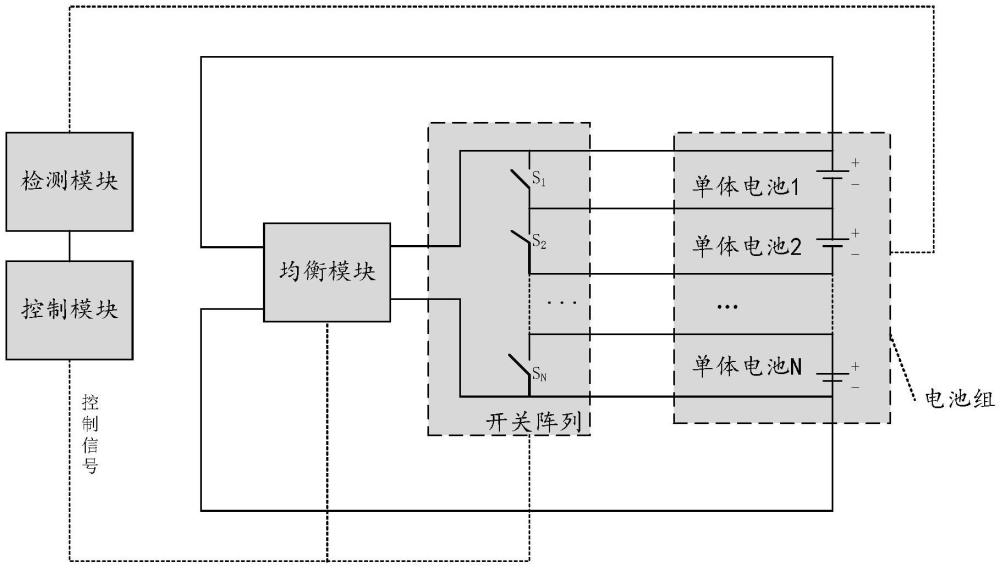

2、本發明的一個方面提供了一種電池組均衡電路，包括：電池組、均衡模塊、開關陣列、檢測模塊和控制模塊；

3、所述檢測模塊連接所述電池組的各個單體電池，所述控制模塊分別連接所述檢測模塊、所述均衡模塊和所述開關陣列，所述均衡模塊的輸入端連接整個所述電池組、輸出端通過所述開關陣列連接所述電池組中的單體電池；

4、所述檢測模塊被配置為：采集所述電池組中各個單體電池的單體電壓；

5、所述控制模塊被配置為：基于所述單體電壓確定是否需啟動均衡流程；以及在確定出需啟動均衡流程后，控制所述開關陣列將待均衡的單體電池連通至所述均衡模塊的輸出端，并控制所述均衡模塊對整個所述電池組和所述待均衡的單體電池之間的電量進行轉移。

6、可選地，所述電池組包括n個串聯的單體電池，所述開關陣列包括n個串聯的開關元件，所述電池組均衡電路包括n個可開合的回路，所述n個可開合的回路串聯連接，每個可開合的回路包括一個所述單體電池和一個所述開關元件；n為大于或等于2的正整數。

7、可選地，所述均衡模塊為雙向dc-dc轉換器，所述檢測模塊為傳感器，所述控制模塊為微控制器。

8、本發明的另一個方面提供了一種電池組均衡控制方法，所述方法包括：

9、獲取電池組中各個單體電池的單體電壓；

10、基于所述單體電壓確定是否需啟動均衡流程；

11、若需啟動均衡流程，將各個單體電池的單體電壓輸入至預先訓練好的均衡預測模型，以使所述均衡預測模型輸出均衡策略；

12、按照所述均衡策略輸出用于進行電池組均衡控制的控制信號。

13、可選地，所述均衡策略包括：均衡時間、所述均衡模塊的開關頻率和pwm波占空比、以及所述開關陣列中各個開關元件的開合狀態。

14、可選地，所述按照所述均衡策略輸出用于進行電池組均衡控制的控制信號，包括：

15、在所述均衡時間內，按照所述均衡策略中的各個開合狀態輸出開關陣列控制信號；其中，所述開關陣列控制信號用于控制開關陣列中各個開關元件斷開或閉合，以將待均衡的單體電池連通至均衡模塊的輸出端；以及

16、在所述均衡時間內，按照所述均衡策略中的開關頻率和pwm波占空比輸出均衡模塊控制信號；其中，所述均衡模塊控制信號用于控制所述均衡模塊的開關元件斷開或閉合，以使所述均衡模塊對整個所述電池組和所述待均衡的單體電池之間的電量進行轉移；所述均衡模塊的輸入端連接整個所述電池組。

17、可選地，所述獲取電池組中各個單體電池的單體電壓，包括：

18、控制檢測模塊采集所述電池組中各個單體電池的單體電壓；其中，所述檢測模塊連接所述電池組的各個單體電池；

19、獲取所述檢測模塊采集的單體電壓。

20、可選地，所述均衡預測模型包括依次連接的一個輸入層、l個隱藏層和一個輸出層；l為大于或等于1的正整數；

21、所述將各個單體電池的單體電壓輸入至預先訓練好的均衡預測模型，以使所述均衡預測模型輸出均衡策略，包括：

22、將各個單體電池的單體電壓轉換為向量，記為特征向量，并將所述特征向量輸入至所述輸入層；

23、通過所述均衡預測模型基于所述特征向量計算出第i個隱藏層的輸入向量和輸出向量；i為大于或等于1且小于或等于l的正整數；

24、通過所述均衡預測模型基于第l個隱藏層的輸出向量計算出所述輸出層的輸入向量和輸出向量；

25、將所述輸出向量轉換為所述均衡策略。

26、可選地，通過以下公式使所述均衡預測模型基于所述特征向量計算出第i個隱藏層的輸入向量和輸出向量：

27、zi＝wixi+bi；

28、ai＝σi(zi)；

29、其中，zi是第i個隱藏層的輸入向量；當i為1時，wi為所述輸入層與第1個隱藏層之間的權重矩陣，xi為所述特征向量，bi為所述輸入層與第1個隱藏層之間的偏置向量；當i不為1時，wi為第i-1個隱藏層與第i個隱藏層之間的權重矩陣，bi為第i-1個隱藏層與第i個隱藏層之間的偏置向量，xi為第i-1個隱藏層的輸出向量；ai為第i個隱藏層的輸出向量，σi為第i個隱藏層的激活函數。

30、可選地，通過以下公式使所述均衡預測模型基于第l個隱藏層的輸出向量計算出所述輸出層的輸入向量和輸出向量：

31、z′l＝w′lal+b′l；

32、a′l＝σ′(z′l)；

33、其中，z′l為所述輸出層的輸入向量，w′l為第l個隱藏層與所述輸出層之間的權重矩陣，al為第l個隱藏層的輸出向量，b′l為第l個隱藏層與所述輸出層之間的偏置向量，a′l為所述輸出層的輸入向量，σ′為所述輸出層的激活函數。

34、可選地，所述基于所述單體電壓確定是否需啟動均衡流程，包括：

35、確定電壓最大的單體電壓和電壓最小的電體電壓；

36、計算所述電壓最大的單體電壓和所述電壓最小的電體電壓的電壓差值；

37、若所述電壓差值大于或等于預設的電壓閾值，則確定需啟動均衡流程；

38、若所述電壓差值小于所述電壓閾值，則確定無需啟動均衡流程。

39、本發明提供的電池組均衡電路和電池組均衡控制方法，通過在電池組間以及單體電池間增加控制開關，根據單體電池的狀態實時修改單體電池的連接方式，之后通過均衡模塊來實現電池組間和單體電池間電量的轉移，以達到主動均衡的效果。

技術特征：

1.一種電池組均衡電路，其特征在于，包括：電池組、均衡模塊、開關陣列、檢測模塊和控制模塊；

2.根據權利要求1所述的電池組均衡電路，其特征在于，所述電池組包括n個串聯的單體電池，所述開關陣列包括n個串聯的開關元件，所述電池組均衡電路包括n個可開合的回路，所述n個可開合的回路串聯連接，每個可開合的回路包括一個所述單體電池和一個所述開關元件；n為大于或等于2的正整數。

3.根據權利要求1所述的電池組均衡電路，其特征在于，所述均衡模塊為雙向dc-dc轉換器，所述檢測模塊為傳感器，所述控制模塊為微控制器。

4.一種電池組均衡控制方法，其特征在于，所述方法包括：

5.根據權利要求4所述的電池組均衡控制方法，其特征在于，所述均衡策略包括：均衡時間、所述均衡模塊的開關頻率和pwm波占空比、以及所述開關陣列中各個開關元件的開合狀態。

6.根據權利要求5所述的電池組均衡控制方法，其特征在于，所述按照所述均衡策略輸出用于進行電池組均衡控制的控制信號，包括：

7.根據權利要求4所述的電池組均衡控制方法，其特征在于，所述獲取電池組中各個單體電池的單體電壓，包括：

8.根據權利要求4所述的電池組均衡控制方法，其特征在于，所述均衡預測模型包括依次連接的一個輸入層、l個隱藏層和一個輸出層；l為大于或等于1的正整數；

9.根據權利要求8所述的電池組均衡控制方法，其特征在于，通過以下公式使所述均衡預測模型基于所述特征向量計算出第i個隱藏層的輸入向量和輸出向量：

10.根據權利要求4所述的電池組均衡控制方法，其特征在于，所述基于所述單體電壓確定是否需啟動均衡流程，包括：

技術總結
本發明公開了一種電池組均衡電路和電池組均衡控制方法，該電池組均衡電路包括：電池組、均衡模塊、開關陣列、檢測模塊和控制模塊；檢測模塊連接電池組的各個單體電池，控制模塊分別連接檢測模塊、均衡模塊和開關陣列，均衡模塊的輸入端連接整個電池組、輸出端通過開關陣列連接電池組中的單體電池；檢測模塊被配置為：采集電池組中各個單體電池的單體電壓；控制模塊被配置為：基于單體電壓確定是否需啟動均衡流程；以及在確定出需啟動均衡流程后，控制開關陣列將待均衡的單體電池連通至均衡模塊的輸出端，并控制均衡模塊對整個電池組和待均衡的單體電池之間的電量進行轉移。

技術研發人員：崔昺初,雷椏婷,宋愛
受保護的技術使用者：珠海格力電器股份有限公司
技術研發日：
技術公布日：2025/4/24
