本發明涉及直流內燃機車直供電，尤其涉及一種適用于直流內燃機車直供電系統的勵磁控制器及控制方法。

背景技術：

1、內燃機車在鐵路運輸行業仍占據重要地位，并且，伴隨電力機車的發展，內燃機車仍占有一定的比例。df4d型內燃機車是國內目前存量較大的一款直流傳動內燃機車，機車采用16v240zjd型柴油機標稱功率2425kw。因機車自身不具備后車列供能力，客車編組需由一節內燃機發電車廂單獨為列車供電，需單獨配屬列供司乘組人員操作發電車，燃油消耗大，噪音污染極大，嚴重影響臨近臥鋪客車旅客的乘車舒適性。由于df4d客車單機額定牽引功率富裕達400kw左右，而客車車廂供電峰值功率約300kw，主發電機富裕功率并沒有得到充分利用。

2、現有技術中原車牽引系統與列供輔助設備采用主輔分離供電方式結構如附圖1所示，該供電方式為列車單獨配備一節發電車廂為后車供電，發電車廂須有乘務人員操作，該方式增大了油耗污染及噪音危害嚴重影響對臨近的乘客的乘車舒適性。

3、有鑒于此，本發明提出一種適用于直流內燃機車直供電系統的勵磁控制器及控制方法，以克服現有技術的缺陷。

技術實現思路

1、本發明的目的在于克服上述現有技術的缺點，本發明提供一種適用于直流內燃機車直供電系統改造的勵磁控制器及控制方法，直供電系統改造移除列供發電車廂在牽引回路母線電壓處增加列供變流柜為列車供電，該勵磁控制器可以在保持原車勵磁的前提下，實現牽引、制動、供電、牽引+供電多種工況。包括對原車ltq-ⅱ型微機勵磁控制器的替代開發和整車相關邏輯的變換，實現機車的列車供電與機車牽引功能的兼容，取代列車發電車，提高主發電機的運行效率。

2、一方面，本發明提供的一種適用于直流內燃機車直供電系統的勵磁控制器，包括：勵磁控制機箱，位于勵磁控制器的中部，在所述勵磁控制機箱的兩側分別連接有空氣斷路器和端子排，在所述勵磁控制機箱的上端面連接有模塊電源和電壓調整器，所述模塊電源和電壓調整器的側面連接有連接器，所述連接器與傳感器連接，所述傳感器將采集到的信號輸送到勵磁控制機箱內，所述電壓調整器輸入110v直流電壓，所述電壓調整器控制勵磁發電機，所述勵磁發電機為機車內主發電機提供勵磁電流，通過控制主發電機的輸出電壓實現機車內牽引系統的調速。

3、進一步地，所述端子排由第一端子排、第二端子排、第三端子排和第四端子排組成，所述第一端子排連接直流110v輸入電路，所述第二端子排連接勵磁繞組電路，所述第三端子排連接信號反饋電路，所述第四端子排連接繼電器。

4、進一步地，所述空氣斷路器由第一空氣斷路器、第二空氣斷路器、第三空氣斷路器和第四空氣斷路器，所述第一空氣斷路器用于控制電源模塊的110v輸入，所述第二空氣斷路器用于控制電壓調整器的110v輸入，所述第三空氣斷路器用于控制繼電器的110v輸入，所述第四空氣斷路器用于控制勵磁繞組的110v輸入。

5、進一步地，所述傳感器共設置有8個，其中，6個為勵磁發電機的電流傳感器，1個為制動勵磁電流傳感器，1個為直流母線的電壓傳感器，所述連接器有3個，通過所述連接器給所述傳感器提供±24v電源。

6、進一步地，所述繼電器共8個，其中，第一繼電器、第二繼電器、第三繼電器、第四繼電器、第五繼電器以及第七繼電器由do板卡連接控制，第六繼電器和第八繼電器由司控室連接控制；所述第一繼電器并聯控制電動機通斷主接觸器，所述第二繼電器串聯控制電動機通斷主接觸器，所述第三繼電器并聯控制制動電阻接觸器，所述第四繼電器控制勵磁接觸器，所述第五繼電器控制磁削接觸器，所述第六繼電器串聯控制制動電阻擴展接觸器，所述第七繼電器串聯控制制動電阻接觸器，所述第八繼電器控制新勵磁投入接觸器。

7、進一步地，所述勵磁控制機箱由勵磁板卡、數字量輸入板卡和數字量輸出板卡組成，其中，所述勵磁板卡通過ad轉換模塊能同時對8路模擬量信號進行采樣、2路機車速度信號進行采樣以及2路柴油機速度信號進行采樣，還配備有2路pwm產生通道，所述數字量輸入板卡用于采集機車上的26個數字量信號，所述數字量輸出板卡用于控制第一繼電器、第二繼電器、第三繼電器、第四繼電器、第五繼電器以及第七繼電器的通斷。

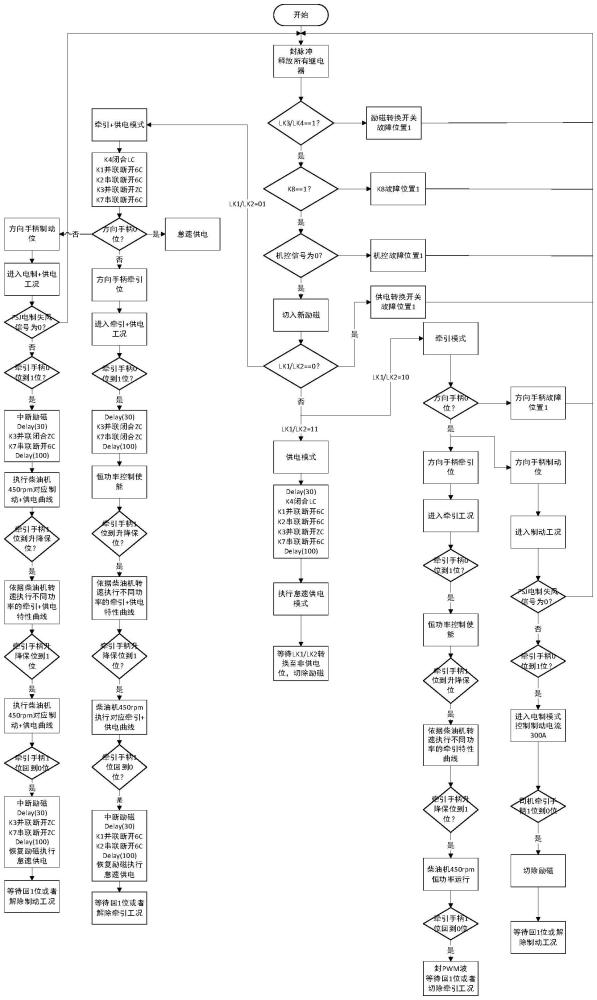

8、另一方面，本發明還提供了一種適用于直流內燃機車直供電系統的控制方法，基于適用于直流內燃機車直供電系統的勵磁控制器，包括：通過勵磁控制器對機車實現牽引工況的控制方法、對機車實現供電工況的控制方法以及對機車實現牽引+供電工況的控制方法。

9、通過勵磁控制器對機車實現牽引工況的控制方法具體包括如下步驟：

10、首先，啟動機車柴油機，將勵磁轉換開關切換至新勵磁位，當勵磁控制器接收到第八繼電器反饋的機車牽引信號、勵磁控制器接收到機控信號以及將供電轉換開關選擇至牽引模式，此時，勵磁控制器接收到機車牽引指令后，機車進入牽引模式；

11、然后，將司控器方向手柄至牽引位，通過勵磁控制器控制機車進入牽引工況，當司機牽引手柄從0位到1位時，機車處于恒功率牽引控制，當司機牽引手柄從1位到升降保位時，通過轉換不同的速度檔位執行不同功率下的牽引控制，當司機牽引手柄從升降保位到1位時，柴油機怠速450rpm運行，執行對應的牽引控制，當司機牽引手柄從1位到0位時，勵磁控制器封pwm波切除勵磁，等待手柄回1位恢復機車牽引工況或解除牽引工況；

12、其次，將司控器方向手柄至制動位，通過勵磁控制器控制機車進入制動工況，此時，電制失風信號為0，否則斷開勵磁，當司機牽引手柄從0位到1位時，機車進入電制動模式，當司機牽引手柄從1位到0位時，勵磁控制器控制切除勵磁，等待司機手柄回1位恢復電制動工況或解除制動工況。

13、進一步地，通過勵磁控制器對機車實現供電工況的控制方法具體包括如下步驟：

14、首先，啟動機車柴油機，將勵磁轉換開關切換至新勵磁位，當勵磁控制器接收到第八繼電器反饋的機車供電信號以及將供電轉換開關選擇至供電位，此時，勵磁控制器接收到機車供電指令后，延時30ms；

15、然后，通過勵磁控制器控制第四繼電器閉合勵磁接觸器，控制第一繼電器斷開電動機通斷主接觸器，控制第二繼電器斷開電動機通斷主接觸器，控制第三繼電器斷開制動電阻接觸器，控制第七繼電器斷開制動電阻接觸器，100ms以后機車開始執行怠速供電模式，

16、當司機牽引位手柄至0位，執行怠速供電模式，此時，供電轉換開關轉換至非供電位，勵磁控制器切除勵磁。

17、進一步地，通過勵磁控制器對機車實現牽引+供電工況的控制方法具體包括如下步驟：

18、首先，啟動機車柴油機，將勵磁轉換開關切換至新勵磁位，當勵磁控制器接收到第八繼電器反饋的機車牽引+供電信號和供電轉換開關選擇至牽引+供電位，通過勵磁控制器控制第四繼電器閉合勵磁接觸器，控制第一繼電器斷開電動機通斷主接觸器，控制第二繼電器斷開電動機通斷主接觸器，控制第三繼電器斷開制動電阻接觸器，控制第七繼電器斷開制動電阻接觸器，確認司機牽引位手柄至0位，執行怠速供電模式；

19、然后，將司控器方向手柄至牽引位，通過勵磁控制器控制機車進入牽引+供電工況，當司機牽引手柄從0位到1位時，勵磁控制器停止勵磁，30ms后，控制第一繼電器并聯閉合電動機通斷主接觸器，控制第二繼電器串聯閉合電動機通斷主接觸器，100ms后，對機車進行恒功率牽引控制，當司機牽引手柄從1位到升降保位時，通過轉換不同的速度檔位執行不同功率下的牽引+供電控制，當司機牽引手柄從升降保位到1位時，柴油機怠速450rpm運行，執行對應的牽引+供電控制，當司機牽引手柄從1位到0位時，勵磁控制器中斷勵磁，間隔30ms，控制第一繼電器并聯斷開電動機通斷主接觸器；控制第二繼電器串聯斷開電動機通斷主接觸器,再間隔100ms，恢復勵磁，執行怠速供電模式，等待司機牽引手柄回1位或解除牽引工況；

20、其次，將司控器方向手柄至制動位，通過勵磁控制器控制機車進入制動+供電工況，此時，電制失風信號為0，否則斷開勵磁，當司機牽引手柄從0位到1位時，機車進入電制動模式，勵磁控制器停止勵磁，30ms后，控制第三繼電器并聯閉合制動電阻接觸器、控制第七繼電器串聯閉合制動電阻接觸器，100ms后，控制柴油機450rpm運行，執行對應的制動+供電控制，當司機牽引手柄從1位到升降保位時，此時，柴油機轉速大于450rpm運行，通過轉換不同的速度檔位執行不同功率下的制動+供電控制，當司機牽引手柄從升降保位到1位時，柴油機怠速450rpm運行，執行對應的制動+供電控制，當司機牽引手柄從1位到0位時，勵磁控制器控制中斷勵磁，間隔30ms，控制第三繼電器并聯斷開制動電阻接觸器，控制第七繼電器串聯斷開制動電阻接觸器，再間隔100ms，恢復勵磁，執行怠速供電模式，等待司機牽引手柄回1位或解除制動工況。

21、本發明相比現有技術具有以下優點：

22、(1)本發明的勵磁控制器與原車勵磁控制器共存，兩者之間通過控制繼電器進行切換，保持了原車勵磁的控制特性；

23、(2)本發明通過提供的勵磁控制器，取消了原機車的發電車，燃油消耗減少、噪音污染小，提高相鄰車廂旅客乘車舒適性；

24、(3)本發明通過牽引發電機供電充分利用了牽引發電機發電裕量，提高系統運行效率；

25、(4)本發明所提供的勵磁控制器由標準3u機箱和各功能板卡組成，各功能板卡通過母版進行電氣連接和網絡連接，便于維護保養。
