本發明涉及汽車，尤其涉及保護電路、電子設備、車輛。

背景技術：

1、在電源為負載供電的過程中，在電源向負載提供的供電電流異常或者電源與負載之間存在短路時，流過負載的電流可能會超過負載的額定電流，在這種情況下，需要斷開電源和負載，以避免供電異常導致負載損傷。

技術實現思路

1、本發明的目的在于提供一種保護電路、電子設備、車輛，旨在避免電源和負載之間的供電異常導致負載受損的問題。

2、為達到上述目的，本發明采用如下技術方案：

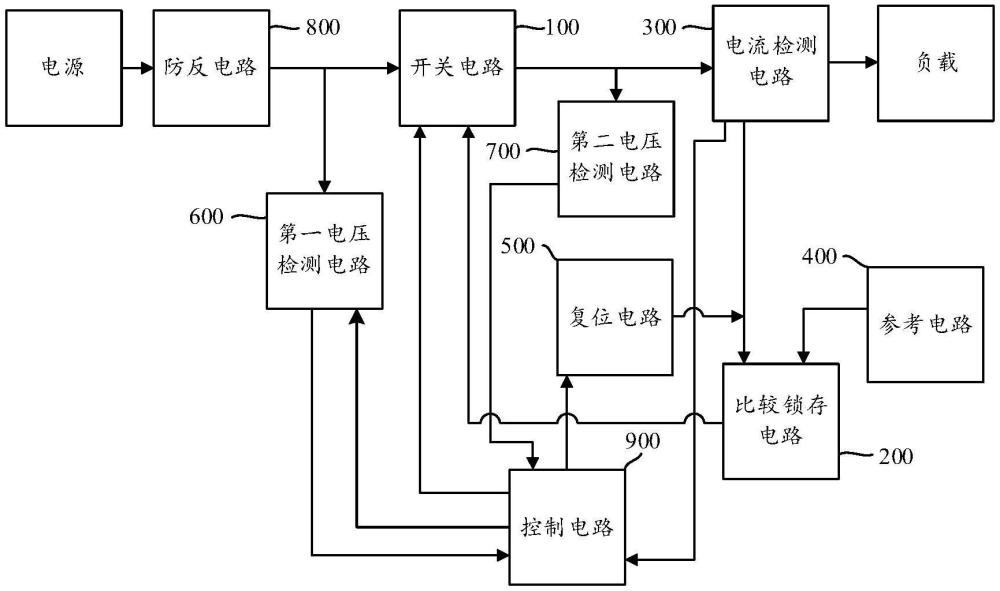

3、本發明提供一種保護電路，包括開關電路、比較鎖存電路和電流檢測電路。

4、開關電路的第一端與電源連接，開關電路的第二端與負載連接。開關電路的第一端和第二端的通斷用于控制電源和負載之間的通斷。

5、電流檢測電路的第一端與開關電路的第二端連接，電流檢測電路的第二端與負載連接，電流檢測電路的第三端與比較鎖存電路的第一端連接。電流檢測電路用于采集開關電路與負載之間的電流，電流檢測電路還用于根據電流生成檢測電壓，并輸出檢測電壓。

6、比較鎖存電路的第二端與開關電路的第三端連接。比較鎖存電路用于獲取檢測電壓和第一參考電壓，并在檢測電壓大于第一參考電壓時，持續向開關電路發出關斷控制信號，以控制開關電路的第一端和第二端持續關斷。

7、本技術實施例提供的保護電路，通過設置電流檢測電路能夠實時檢測開關電路與負載之間的電流，并根據開關電路與負載之間的電流生成檢測電壓，比較鎖存電路能夠基于檢測電壓和第一參考電壓判斷流過負載的電流是否在設定范圍內。設定電流范圍可以是根據負載的額定電流設定，負載的額定電流位于設定電流范圍內，并且流過負載的電流在設定電流范圍內時，負載可以正常工作。

8、在檢測電壓大于第一參考電壓時，開關電路與負載之間的電流超過設定電流范圍的最大值，這時，流過負載的電流過大，比較鎖存電路持續向開關電路發出關斷控制信號，以控制開關電路的第一端和第二端持續關斷，以使電源與負載之間斷開，避免流過負載的電流過大導致負載損傷甚至損壞。

9、在一些實施例中，保護電路還包括：復位電路和控制電路。復位電路的第一端與比較鎖存電路的第一端連接，復位電路的第二端與控制電路連接。控制電路用于向復位電路發出復位信號。復位電路用于在復位信號的控制下，向比較鎖存電路的第一端輸出復位參考電壓，復位參考電壓小于第一參考電壓；比較鎖存電路還用于在接收到復位參考電壓時，停止輸出關斷控制信號。

10、在一些實施例中，控制電路與電流檢測電路的第四端以及開關電路的第四端連接。電流檢測電路還用于將采集的電流傳輸至控制電路。控制電路用于在電流大于閾值電流時向開關電路的第四端發出控制信號，以控制開關電路的第一端與第二端關斷。

11、在一些實施例中，保護電路還包括第一電壓檢測電路，和/或，第二電壓檢測電路。

12、第一電壓檢測電路的第一端與開關電路的第一端連接，第一電壓檢測電路的第二端與控制電路連接；第一電壓檢測電路用于檢測電源的輸出電壓，并將電源的輸出電壓傳輸至控制電路。控制電路用于在電源的輸出電壓小于第二參考電壓或大于第三參考電壓時控制開關電路的第一端和第二端關斷。

13、第二電壓檢測電路的第一端與開關電路的第二端連接，第二電壓檢測電路的第二端與控制電路連接；第二電壓檢測電路用于檢測開關電路的輸出電壓，并將開關電路的輸出電壓傳輸至控制電路。控制電路用于在輸出電壓小于第四參考電壓或大于第五參考電壓時控制開關電路的第一端和第二端關斷。

14、在又一些實施例中，在保護電路包括第一電壓檢測電路和第二電壓檢測電路的情況下，控制電路還用于在電源的輸出電壓與開關電路的輸出電壓的差值滿足預定條件時，控制開關電路的第一端與第二端關斷。

15、在一些實施例中，第一電壓檢測電路的第三端與控制電路連接。控制電路用于在開關電路的第一端和第二端導通時，向第一電壓檢測電路的第三端傳輸檢測控制信號，以控制第一電壓檢測電路的第一端與開關電路的第一端導通。

16、在一些實施例中，保護電路還包括參考電路，與比較鎖存電路的第三端連接。參考電路用于向比較鎖存電路輸出第一參考電壓。

17、在一些實施例中，保護電路還包括防反電路，連接于電源和開關電路之間，用于控制電流由電源向開關電路單向導通。

18、在一些實施例中，開關電路包括：開關子電路和驅動子電路。開關子電路的第一端與開關電路的第一端連接，開關子電路的第二端與開關電路的第二端連接。驅動子電路的第一端與開關電路的第三端連接，驅動子電路的第二端與開關電路的第四端連接。開關子電路的第三端與驅動子電路的第三端連接。驅動子電路用于基于關斷控制信號控制開關子電路將開關電路的第一端和第二端關斷。

19、在一些實施例中，開關子電路包括第一開關元件，第一開關元件的控制極與開關子電路的第三端連接，第一開關元件的第一極與開關子電路的第一端連接，第一開關元件的第二極與開關子電路的第二端連接。

20、在一些實施例中，開關子電路還包括：第一二極管、第一電阻和第一電容中的至少一者。

21、第一二極管的第一極與第一開關元件的控制極連接，第一二極管的第二極與第一開關元件的第一極連接。

22、第一電阻的第一端與第一開關元件的控制極連接，第一電阻的第二端與第一開關元件的第一極連接。

23、第一電容的第一端與第一開關元件的控制極連接，第一電容的第二端與第一開關元件的第一極連接。

24、在一些實施例中，開關子電路還包括：第二電阻、第二開關元件和第二二極管。

25、第二開關元件的控制極與開關子電路的第三端連接，第二開關元件的第一極與開關子電路的第一端連接，第二開關元件的第二極與第一開關元件的控制極連接。

26、第二電阻的第一端與開關子電路的第一端連接，第二電阻的第二端與第二開關元件的控制極連接。

27、第二二極管的第一端與第二開關元件的第二極與連接，第二二極管的第二端與第一開關元件的控制極連接。

28、在一些實施例中，驅動子電路包括：第三開關元件和第四開關元件。第三開關元件的控制極與驅動子電路的第二端連接，第三開關元件的第一極與驅動子電路的第三端連接，第三開關元件的第二極與接地端連接。第四開關元件的控制極與驅動子電路的第一端連接，第四開關元件的第一極與第三開關元件的控制極連接，第四開關元件的第二極與接地端連接。

29、在一些實施例中，驅動子電路還包括：第三電阻和第四電阻。第三電阻第一端與第三開關元件的控制極連接，第三電阻的第二端與第四電阻的第一端連接，第四電阻的第二端與接地端連接。第三電阻和第四電阻的共接端為驅動子電路的第二端。

30、在一些實施例中，驅動子電路還包括：第五電阻和第六電阻。第五電阻第一端與第三開關元件的控制極連接，第五電阻的第二端與第六電阻的第一端連接，第六電阻的第二端與接地端連接。第五電阻和第六電阻的共接端為開關電路的第五端，開關電路的第五端與控制電路連接。開關電路的第五端用于向控制電路輸出反饋信號，反饋信號用于表征第四開關元件的導通狀態。

31、在一些實施例中，驅動子電路還包括第十九電阻，第十九電阻的第一端與第三開關元件的第二極連接，第十九電阻的第二端與開關子電路的第三端連接。

32、在一些實施例中，驅動子電路還包括第五電容，第五電容的第一端與第三開關元件的控制極連接，第五電容的第二端與接地端連接。

33、在一些實施例中，驅動子電路還包括第二十電容，第二十電容的第一端與第四開關元件的控制極連接，第二十電容的第二端與接地端連接。

34、在一些實施例中，驅動子電路還包括第二十一電阻，第二十一電阻的第一端與第四開關元件的控制端控制極連接，第二十一電阻的第二端與比較鎖存電路的第二端連接。

35、在一些實施例中，比較鎖存電路包括：第一芯片、第七電阻和第三二極管。第一芯片的第一輸入端與比較鎖存電路的第一端連接，第一芯片的第二輸入端與比較鎖存電路的第三端連接，第一芯片的輸出端與開關電路的第二端連接。第七電阻的第一端與第一芯片的輸出端連接，第七電阻的第二端與第三二極管的第一端連接，第三二極管的第二端與第一芯片的第一輸入端連接。

36、在一些實施例中，比較鎖存電路還包括第五開關元件，第五開關元件的控制極與第一芯片的輸出端連接，第五開關元件的第一極與電源信號端連接，第五開關元件的第二極與比較鎖存電路的第二端連接。

37、在一些實施例中，電流檢測電路包括：第二芯片和第八電阻。第八電阻的第一端與電流檢測電路的第一端連接，第八電阻的第二端與電流檢測電路的第二端連接。第二芯片的第一輸入端與第八電阻的第一端連接，第二芯片的第二輸入端與第八電阻的第二端連接，第二芯片的輸出端與電流檢測電路的第三端連接。

38、在一些實施例中，電流檢測電路還包括：第二十三電阻和第二十四電阻。第二十三電阻的第一端與第八電阻的第一端連接，第二十三電阻的第二端與第二芯片的第一輸入端連接。第二十四電阻的第一端與第八電阻的第一端連接，第二十四電阻的第二端與第二芯片的第二輸入端連接。

39、在一些實施例中，電流檢測電路還包括：第六電容，第六電容的第一端與電流檢測電路的第一端連接，第六電容的第二端與電流檢測電路的第二端連接。

40、在一些實施例中，電流檢測電路還包括：第二十五電阻和第七電容。第二十五電阻的第一端與第二芯片的輸出端連接，第二十五電阻的第二端與第七電容的第一端連接，第七電容的第二端與接地端連接。第二十五電阻和第七電容的共接端為電流檢測電路的第四端。

41、在一些實施例中，第二十六電阻和第八電容。第二十六電阻的第一端與第二芯片的輸出端連接，第二十六電阻的第二端與比較鎖存電路的第一端連接。第八電容的第一端與比較鎖存電路的第一端連接，第八電容的第二端與接地端連接。

42、在一些實施例中，參考電路包括：第十七電阻和第十八電阻。第十七電阻的第一端與接地端連接，第十七電阻的第二端與第十八電阻的第一端連接，第十八電阻的第二端與電源信號端連接。第十七電阻和第十八電阻的共接端ef與比較鎖存電路的第三端連接。

43、在一些實施例中，復位電路包括：第六開關元件、第九電阻和第十電阻。第九電阻的第一端與接地端連接，第九電阻的第二端與第十電阻的第一端連接，第十電阻的第二端與第六開關元件的控制極連接，第六開關元件的第一極與復位電路的第一端連接，第六開關元件的第二極與接地端連接。第九電阻和第十電阻的共接端為復位電路的第二端。

44、在一些實施例中，第一電壓檢測電路包括：第十一電阻、第十二電阻和第二電容。第十一電阻的第一端與第一電壓檢測電路的第一端連接，第十一電阻的第二端與第十二電阻的第一端連接，第十二電阻的第二端與接地端連接。第十一電阻和第十二電阻的共接端為第一電壓檢測電路的第二端。第二電容的第一端與第一電壓檢測電路的第二端連接，第二電容的第二端與接地端連接。

45、在一些實施例中，第一電壓檢測電路還包括：第七開關元件、第八開關元件、第十三電阻和第十四電阻。第十三電阻的第一端與第一電壓檢測電路的第三端連接，第十三電阻的第二端與第十四電阻的第一端連接，第十四電阻的第二端與接地端連接。第十三電阻和第十四電阻的共接端與第八開關元件的控制極連接，第八開關元件的第一極與第七開關元件的控制極連接，第八開關元件的第二極與接地端連接。第七開關元件的第一極與第一電壓檢測電路的第一端連接，第七開關元件的第二極與第十一電阻的第一端連接。

46、在一些實施例中，第二十七電阻的第一端接第七開關元件的控制極連接，第七開關元件的第一極與開關電路的第一端連接，第七開關元件的第二極與第十一電阻的第一端連接。

47、在一些實施例中，第二電壓檢測電路包括：第十五電阻、第十六電阻和第三電容。第十五電阻的第一端與第二電壓檢測電路的第一端連接，第十五電阻的第二端與第十六電阻的第一端連接，第十六電阻的第二端與接地端連接。第十五電阻和第十六電阻的共接端為第二電壓檢測電路的第二端。第三電容的第一端與第一電壓檢測電路的第二端連接，第三電容的第二端與接地端連接。第二電壓信號端是第二十三電阻和第二十四電阻的公共端。

48、在一些實施例中，保護電路還包括第九電容，第九電容的第一端與開關電路的第一端連接，第九電容的第二端與接地端連接。

49、本發明還提供一種電子設備。電子設備包括電源、負載和如前述任一實施例提供的保護電路，保護電路連接于電源和負載之間。

50、本發明還提供一種車輛。車輛包括車體和如前述實施例所述的電子設備，電子設設置于車體內。
