本發明涉及一種gpu(圖形處理器，graphic?process?unit)供電系統及gpu供電控制方法。

背景技術：

1、隨著人工智能、大數據分析、深度學習等計算密集型技術的迅猛發展，gpu(圖形處理器，graphic?process?unit)因其強大的并行計算能力而被廣泛應用于各類數據中心和算力集群。傳統的gpu供電方式往往單純依賴電網供電，然而gpu在不同計算任務下功率需求波動極大，從低負載的幾十瓦到滿載時的幾百瓦甚至上千瓦。其中，在gpu高負載運行時，尤其是多個gpu集中于數據中心等場景下，gpu在運行過程中消耗大量電能，其電力需求的突然變化和高功率峰值給電網帶來了巨大壓力，會對電網造成巨大的瞬時功率需求，容易造成電網電壓波動、諧波污染、供電不足等問題，影響電網的穩定性，干擾其他用電設備的正常運行。同時，傳統的電力供應模式難以精準匹配gpu復雜多變的電力需求，導致能源利用效率低下。

2、雖然也有一些方案采用電容電感濾波和基本的電壓分檔調節裝置。這種簡易的電能質量?jī)?yōu)化措施只能對電壓進行粗略的調節，如分為幾個較大范圍的電壓檔位(如±10％)進行切換，無法實現精準穩定的電壓輸出。對于諧波抑制效果也非常有限，諧波失真率可能高達10％以上。在這樣的供電環境下，gpu容易因電壓波動和電磁干擾出現計算錯誤、性能下降甚至硬件損壞等問題，降低了整個算力網絡的可靠性和運行效率，在電能質量保障方面存在明顯不足。

3、在所述背景技術部分公開的上述信息僅用于加強對本技術的背景的理解，因此它可以包括不構成對本領域普通技術人員已知的現有技術的信息。

技術實現思路

1、本發明提供一種gpu供電系統及gpu供電控制方法，確保gpu獲得穩定且適配的電力輸入，同時避免電力浪費；提高了電網穩定性，優化電網負擔，提高了gpu運行穩定性及性能，提高能源利用效率及成本效益。

2、為達到上述目的，本發明采用如下技術方案：

3、一種gpu供電系統，包括：

4、光伏儲能逆變器，其包括配置為連接光伏面板的直流輸入端、配置為連接電網的交流輸入端及配置為連接gpu的供電輸出端，所述光伏儲能逆變器包括電池；

5、監控調度模塊，其具有多個數據采集端口，其中所述多個數據采集端口中的第一數據采集端口配置為和電網管理系統連接以獲取電網供電參數，第二數據采集端口連接所述光伏儲能逆變器以獲取所述電池的電池信息，第三數據采集端口配置為連接所述gpu以獲取所述gpu的負載信息；

6、所述gpu供電系統具有第一供電模式、第二供電模式及第三供電模式，所述監控調度模塊還具有指令輸出端口，所述指令輸出端口和所述光伏儲能逆變器連接以向所述光伏儲能逆變器發送切換至所述第一供電模式的第一指令或切換至所述第二供電模式的第二指令或切換至所述第三供電模式的第三指令；

7、其中，所述監控調度模塊用于根據所述電網供電參數、所述電池信息及所述負載信息控制向所述光伏儲能逆變器發送所述第一指令、所述第二指令或所述第三指令。

8、在一優選的實施例中，所述監控調度模塊中預存有針對所述gpu的負載的第一設定負載值和大于所述第一設定負載值的第二設定負載值，所述監控調度模塊中預存有針對所述電池的電量的第一設定電量值和大于所述第一設定電量值的第二設定電量值；

9、所述監控調度模塊配置為在所述gpu的負載小于所述第一設定負載值且所述電池的電量大于所述第二設定電量值時向所述光伏儲能逆變器發送所述第一指令，所述gpu供電系統處于所述第一供電模式，所述光伏儲能逆變器配置為響應于所述第一指令而通過電池的電量向所述gpu供電；

10、所述監控調度模塊配置為在所述gpu的負載大于所述第二設定負載值且所述電池的電量小于所述第一設定電量值時向所述光伏儲能逆變器發送所述第二指令，所述gpu供電系統處于所述第二供電模式，所述光伏儲能逆變器配置為響應于所述第二指令而將電池的電量和取自電網的電量整合后為所述gpu供電；

11、所述監控調度模塊配置為在處于電網用電低谷期和/或電價較低時向所述光伏儲能逆變器發送所述第三指令，所述gpu供電系統處于所述第三供電模式，所述光伏儲能逆變器配置為響應于所述第三指令而自電網取電以為所述gpu供電。

12、在一更優選的實施例中，所述監控調度模塊配置為在電網用電低谷期、電價較低及所述電池處于可充電狀態下向所述光伏儲能逆變器發送所述第三指令，所述光伏儲能逆變器配置為響應于所述第三指令而自電網取電以為所述gpu供電并為所述電池充電。

13、在一更優選的實施例中，所述gpu供電系統處于所述第一供電模式時，所述光伏儲能逆變器配置為將所述電池的直流電轉換為交流電，以為所述gpu供電，電網的交流電進行補充或備用。

14、在一更優選的實施例中，所述gpu供電系統處于所述第二供電模式時，所述監控調度模塊配置為根據接收到的電網供電參數分析電網供電能力與穩定性，根據分析結果計算電網與電池供電比例，所述第二指令包括所述供電比例，所述光伏儲能逆變器配置為根據所述供電比例自電網確定并整合電池的電量和電網的電量。

15、在一更優選的實施例中，所述gpu供電系統處于所述第三供電模式時，所述第三指令為充電指令，所述光伏儲能逆變器配置為自電網取電，將取自電網的交流電轉換為直流電為所述電池充電，用取自電網的交流電為所述gpu供電。

16、在一優選的實施例中，所述光伏儲能逆變器還包括：

17、dc/dc轉換電路，其用于將所述光伏面板輸入的直流電轉換后向所述電池充電；

18、ac/dc轉換電路，其用于將來自電網的電量轉換為直流電后向所述電池充電；

19、dc/ac轉換電路，其用于將電池的電量轉換為交流電后向所述gpu供電。

20、本發明還采用如下技術方案：

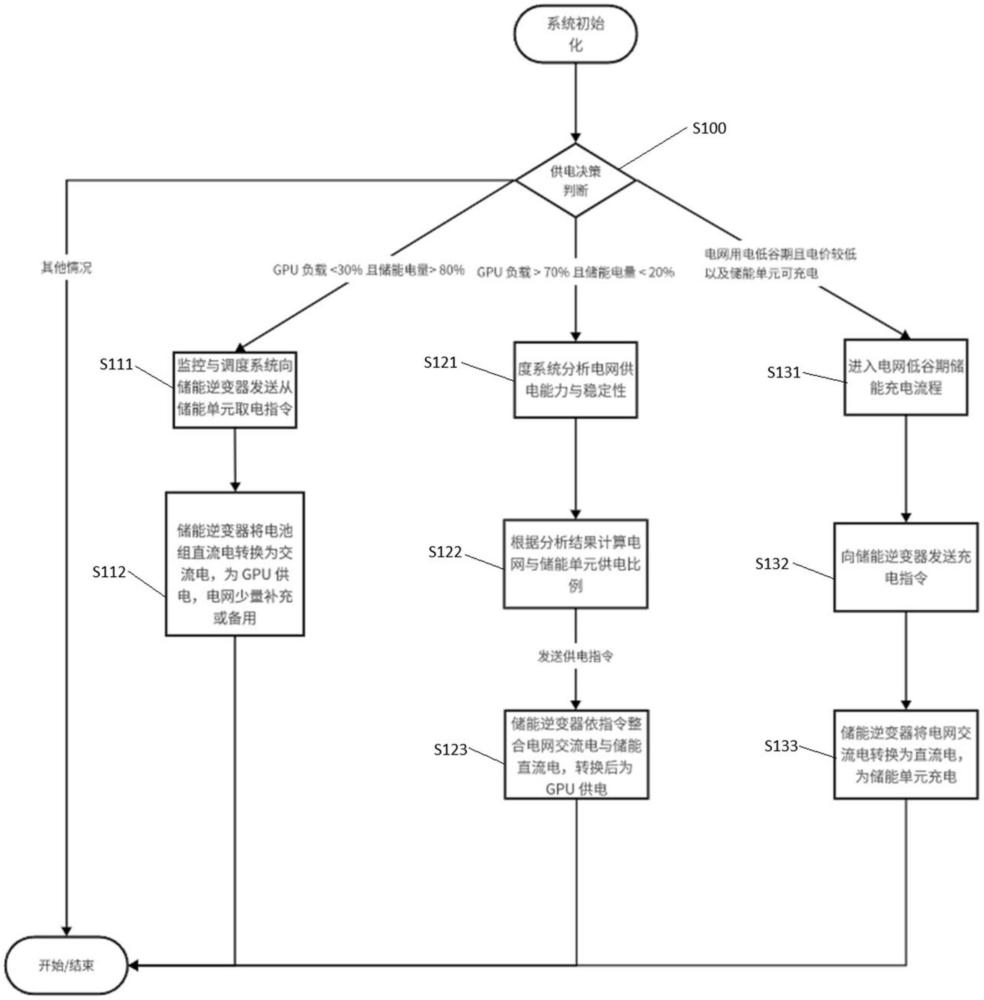

21、一種gpu供電系統的供電控制方法，包括如下步驟：

22、s100、根據電網供電參數、電池信息及負載信息進行供電決策判斷；

23、其中，若gpu的負載小于第一設定負載值且電池的電量大于第二設定電量值時，跳轉至步驟s110：使所述gpu供電系統處于第一供電模式，通過電池的電量向所述gpu供電；

24、若gpu的負載大于第二設定負載值且電池的電量小于第一設定電量值時，跳轉至步驟s120：使所述gpu供電系統處于第二供電模式，將電池的電量和取自電網的電量整合后為所述gpu供電；

25、若處于電網用電低谷期和/或電價較低時，跳轉至步驟s130：使所述gpu供電系統處于所述第三供電模式，自電網取電以為所述gpu供電。

26、在一優選的實施例中，步驟s110具體包括：

27、步驟s111、監控調度模塊向光伏儲能逆變器發送從電池取電的第一指令；

28、步驟s112、所述光伏儲能逆變器將電池的直流電轉換為交流電，為所述gpu供電。

29、在一優選的實施例中，步驟s120具體包括：

30、步驟s121、監控調度模塊根據電網供電參數分析電網供電能力與穩定性；

31、步驟s122、監控調度模塊根據分析結果計算電網與電池的供電比例，向光伏儲能逆變器發送第二指令；

32、步驟s123、所述光伏儲能逆變器根據所述供電比例整合電網交流電和電池的直流電，轉換后為所述gpu供電。

33、在一優選的實施例中，若處于電網用電低谷期且電價較低且電池可充時，則跳轉至所述步驟s130；步驟s130具體包括：

34、步驟s131、監控調度模塊進入電網低谷期儲能充電流程；

35、步驟s132、監控調度模塊向光伏儲能逆變器發送充電的第三指令；

36、步驟s133、光伏儲能逆變器自電網取電，將取自電網的交流電轉換為直流電后為電池充電，且將取自電網的交流電轉換后為所述gpu供電。

37、在一優選的實施例中，所述第一設定負載值為gpu最大負載的30％，所述第二設定負載值為gpu最大負載的70％；所述第一設定電量值為電池最大儲能電量的20％，所述第二設定電量值為電池最大儲能電量的80％。

38、本發明采用的以上方案具有如下優點：

39、本發明的gpu供電系統及gpu供電控制方法中，在gpu運算需求高峰時，如大規模人工智能模型訓練階段，光伏儲能逆變器可從電池中釋放電能為gpu供電，減少對電網的瞬時功率需求，避免電網出現尖峰負荷，起到削峰的作用；而在電網負荷低谷期，例如深夜，可利用低價電為電池充電，實現填谷，優化電網的負荷曲線，提高電網運行的穩定性和經濟性。基于儲能逆變器對電能質量的優化作用，如減少電壓暫降、抑制諧波等，降低了因電能質量問題導致的gpu計算錯誤或硬件損壞風險，提高了gpu計算的可靠性和準確性，有助于提升整個算力網絡在復雜任務處理中的成功率和精度。
