本技術涉及噴水織機，具體涉及一種高速多臂噴水織機。

背景技術：

1、織機時紡織領域中較為重要的一種機械設備，其一般具有噴水織機和噴氣織等多種類型，噴水織機是采用噴射水柱牽引緯紗穿越梭口的無梭織機，現有的噴水織機脫水效果較弱，導致布料在加工完成后仍然攜帶一定的水分，不利于后期的保存，而且布料脫水效果降低也會容易在其表面粘附灰塵等雜質，從而對生產的布匹質量產生不良影響，然而在織機內進行細脫水則會消耗較多時間，從而影響了織機的生產效率，為此提出一種高速多臂噴水織機。

技術實現思路

1、本實用新型的目的在于：為解決現有的噴水織機脫水效果較弱，導致布料在加工完成后仍然攜帶一定的水分，不利于后期的保存，而且布料脫水效果降低也會容易在其表面粘附灰塵等雜質，從而對生產的布匹質量產生不良影響，然而在織機內進行細脫水則會消耗較多時間，從而影響了織機的生產效率的問題，本實用新型提供了一種高速多臂噴水織機。

2、本實用新型為了實現上述目的具體采用以下技術方案：

3、一種高速多臂噴水織機，包括織機本體和橫梁架，所述橫梁架的側壁上固定安裝有脫水框架，所述脫水框架的側壁上設置有導向機構，且脫水框架上位于導向機構的一側設置有脫水機構，所述脫水框架上位于脫水機構的一側設置有輔助除濕機構。

4、優選地，所述脫水機構包括兩個銜接板，兩個所述銜接板的側壁上均開設有滑動口，且銜接板上位于滑動口的下側轉動安裝有脫水壓輥，兩個所述滑動口內均滑動安裝有移動塊，且移動塊之間轉動安裝有銜接轉軸，所述銜接轉軸上固定套設有壓緊管，兩個所述移動塊之間設置有u形推動架。

5、優選地，所述脫水框架的側壁上固定安裝有支撐板，所述支撐板的側壁上開設有轉動槽，且轉動槽內嵌設安裝有轉動軸承，所述轉動軸承內固定插接有調整螺桿，所述u形推動架的側壁上開設有定位孔，且定位孔內嵌設安裝有調整螺管，所述調整螺桿的一端螺接安裝在調整螺管內。

6、優選地，所述銜接板的側壁上固定安裝有接水盒，且接水盒設置在脫水壓輥的下側，兩個所述移動塊的一側均固定安裝有限位彈簧，且限位彈簧的一端與滑動口的側壁相抵接觸。

7、優選地，所述導向機構包括兩個連接板，兩個所述連接板分別固定安裝在脫水框架的兩側，且兩個連接板之間轉動安裝有導向輥筒。

8、優選地，所述輔助除濕機構包括空心導熱轉軸，所述空心導熱轉軸的兩端均轉動安裝在脫水框架的側壁上，且空心導熱轉軸上的外側固定套設有導熱蒸發管，所述脫水框架的側壁上固定安裝有加熱器，且加熱器與空心導熱轉軸的內部相連通設置，所述脫水框架的側壁上位于空心導熱轉軸的一側固定安裝有溫度感應器。

9、本實用新型的有益效果如下：

10、1、在本實用新型中，通過將加長的脫水框架加裝在織機本體外，然后將生產的布料依次通過脫水壓輥和導熱蒸發管進行脫水，然后再通過導向輥筒導向后返回設備內進行收卷，這樣可以借助脫水壓輥與壓緊管先擠出布料上的水分，還可以在布料經過導熱蒸發管時提高布料的溫度，從而進一步提高布料內水分的蒸發效率，然后通過在設備外移動延長了布料返回設備內收卷的時間，從而進一步提高了對布料除水的效果，并且由于是向外延長布料的移動距離，從而延長了脫水的時間，并不會減少織機的生產速度，這樣可以在提高脫水效果的基礎上保證織機的生產效率，并且經過進一步脫水的布料能夠降低水分導致灰塵粘附的概率，同時還可以降低后期布料由于潮濕發生損壞的概率。

技術特征：

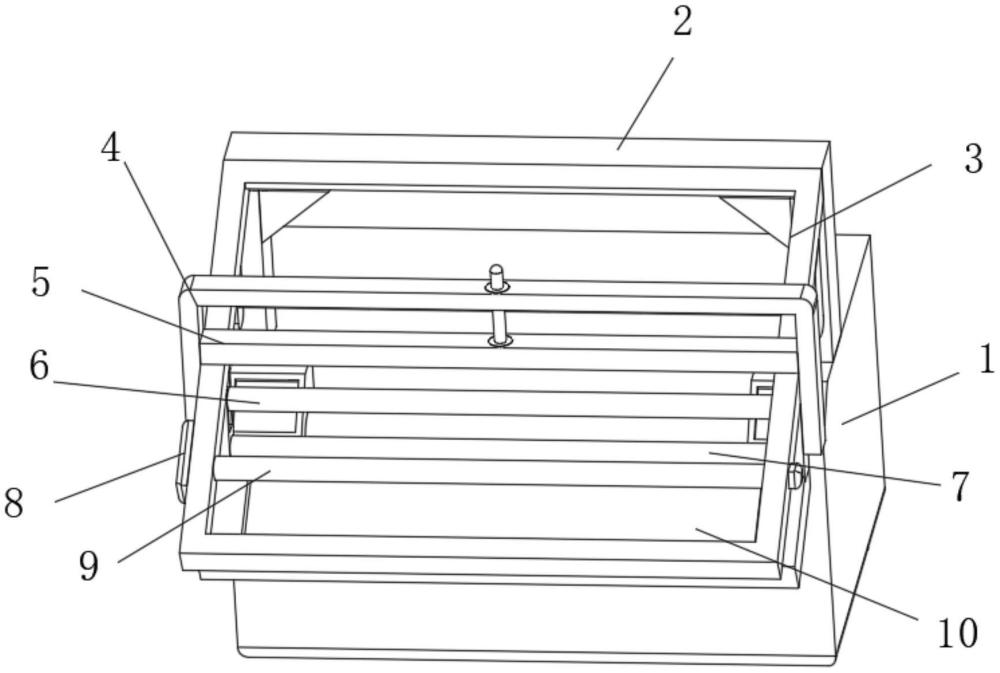

1.一種高速多臂噴水織機，其特征在于，包括織機本體(1)和橫梁架(2)，所述橫梁架(2)的側壁上固定安裝有脫水框架(3)，所述脫水框架(3)的側壁上設置有導向機構，且脫水框架(3)上位于導向機構的一側設置有脫水機構，所述脫水框架(3)上位于脫水機構的一側設置有輔助除濕機構。

2.根據權利要求1所述的一種高速多臂噴水織機，其特征在于，所述脫水機構包括兩個銜接板(24)，兩個所述銜接板(24)的側壁上均開設有滑動口(21)，且銜接板(24)上位于滑動口(21)的下側轉動安裝有脫水壓輥(7)，兩個所述滑動口(21)內均滑動安裝有移動塊(22)，且移動塊(22)之間轉動安裝有銜接轉軸(20)，所述銜接轉軸(20)上固定套設有壓緊管(6)，兩個所述移動塊(22)之間設置有u形推動架(4)。

3.根據權利要求2所述的一種高速多臂噴水織機，其特征在于，所述脫水框架(3)的側壁上固定安裝有支撐板(5)，所述支撐板(5)的側壁上開設有轉動槽(14)，且轉動槽(14)內嵌設安裝有轉動軸承(15)，所述轉動軸承(15)內固定插接有調整螺桿(18)，所述u形推動架(4)的側壁上開設有定位孔(16)，且定位孔(16)內嵌設安裝有調整螺管(17)，所述調整螺桿(18)的一端螺接安裝在調整螺管(17)內。

4.根據權利要求2所述的一種高速多臂噴水織機，其特征在于，所述銜接板(24)的側壁上固定安裝有接水盒(10)，且接水盒(10)設置在脫水壓輥(7)的下側，兩個所述移動塊(22)的一側均固定安裝有限位彈簧(23)，且限位彈簧(23)的一端與滑動口(21)的側壁相抵接觸。

5.根據權利要求1所述的一種高速多臂噴水織機，其特征在于，所述導向機構包括兩個連接板(12)，兩個所述連接板(12)分別固定安裝在脫水框架(3)的兩側，且兩個連接板(12)之間轉動安裝有導向輥筒(13)。

6.根據權利要求1所述的一種高速多臂噴水織機，其特征在于，所述輔助除濕機構包括空心導熱轉軸(19)，所述空心導熱轉軸(19)的兩端均轉動安裝在脫水框架(3)的側壁上，且空心導熱轉軸(19)上的外側固定套設有導熱蒸發管(9)，所述脫水框架(3)的側壁上固定安裝有加熱器(11)，且加熱器(11)與空心導熱轉軸(19)的內部相連通設置，所述脫水框架(3)的側壁上位于空心導熱轉軸(19)的一側固定安裝有溫度感應器(8)。

技術總結
本技術公開了一種高速多臂噴水織機，涉及噴水織機技術領域。本技術包括織機本體和橫梁架，所述橫梁架的側壁上固定安裝有脫水框架，所述脫水框架的側壁上設置有導向機構，且脫水框架上位于導向機構的一側設置有脫水機構，所述脫水框架上位于脫水機構的一側設置有輔助除濕機構。本技術可以借助脫水壓輥與壓緊管先擠出布料上的水分，還可以在布料經過導熱蒸發管時提高布料的溫度，從而進一步提高布料內水分的蒸發效率，并且由于是向外延長布料的移動距離，從而可以在提高脫水效果的基礎上保證織機的生產效率，并且經過進一步脫水的布料能夠降低水分導致灰塵粘附的概率，同時還可以降低后期布料由于潮濕發生損壞的概率。

技術研發人員：陸立國,王書建,陳憲文,陳兆春
受保護的技術使用者：射陽盈發紡織有限公司
技術研發日：20240708
技術公布日：2025/4/28
