本技術涉及發點并網設備領域，具體是一種光伏發電并網接入裝置。

背景技術：

1、從技術上指發電機組或發電廠(場、站)或直調用戶與電網之間的物理連接。從管理上指其與電網調度機構建立調度關系。并網拼音指發電機組的輸電線路與輸電網接通(開始向外輸電)，獨立發電廠或小電力系統與相鄰電力系統(見電力系統卷電力系統)發生電氣連接，進行功率交換的行為稱為并網；

2、光伏發電過程中需要進行并網使太陽能組件產生的直流電經過并網逆變器轉換成符合市電電網要求的交流電之后直接接入公共電網，因此需要用到光伏發電并網接入裝置。

3、現有的光伏發電并網接入裝置對插頭的固定效果不夠理想，可能導致裝置的穩定性降低，現有的光伏發電并網接入裝置不易達到快速拆卸插頭的效果，可能導致使用者的工作效率降低。

4、因此，針對上述問題提出一種光伏發電并網接入裝置。

技術實現思路

1、為了彌補現有技術中的問題，本實用新型提出一種光伏發電并網接入裝置。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種光伏發電并網接入裝置，包括外殼，所述外殼的兩側均固定連接有通風孔，所述外殼的內壁固定連接有安裝環，所述安裝環的內部螺紋配合有螺栓，所述螺栓貫穿設置于蓋板的表面，所述蓋板的前側開設有穿孔，所述穿孔的內部卡合安裝有插頭，所述插頭的外側固定連接有導線，所述蓋板的前側靠近上方的位置固定連接有套環，所述套環的內部滑動連接有滑柱，所述滑柱的底端固定連接有卡塊。

3、優選地，所述外殼的內底面固定連接有連接桿，所述連接桿的內側固定連接有插座，所述插座的數量與穿孔一一對應設置。

4、優選地，所述插頭的表面開設有凹槽，所述凹槽內壁的形狀與卡塊的形狀相契合。

5、優選地，所述滑柱的頂端固定連接有頂板，所述滑柱的表面靠近套環的下方滑動套接有彈簧。

6、優選地，所述滑柱的表面滑動連接有支撐板，所述支撐板頂面貼合頂板的底面。

7、優選地，所述卡塊貼合于蓋板的表面，且卡塊的內側與蓋板的表面為滑動連接。

8、本實用新型的有益之處在于：

9、1.本實用新型通過上拉頂板使滑柱、卡塊上升，此時把插頭穿過穿孔內與插座固定連接，松開頂板卡塊收到彈簧擠壓后下降自動卡合凹槽內部對插頭進行固定，提高了裝置的穩定性；

10、2.本實用新型通過上拉支撐板使支撐板帶動全部頂板、滑柱上升，使卡塊脫離凹槽內部，便于快速拆除插頭提高了使用者的工作效率，通過外殼的兩側固定連接的通風孔提高了裝置的散熱效果。

技術特征：

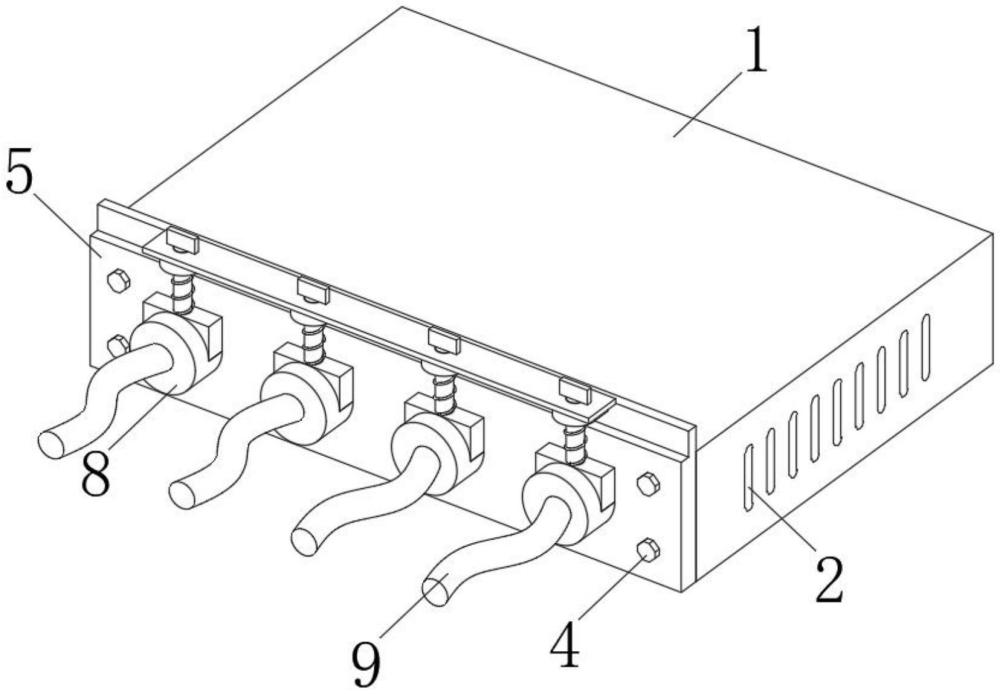

1.一種光伏發電并網接入裝置，包括外殼(1)，其特征在于：所述外殼(1)的兩側均固定連接有通風孔(2)，所述外殼(1)的內壁固定連接有安裝環(3)，所述安裝環(3)的內部螺紋配合有螺栓(4)，所述螺栓(4)貫穿設置于蓋板(5)的表面，所述蓋板(5)的前側開設有穿孔(6)，所述穿孔(6)的內部卡合安裝有插頭(10)，所述插頭(10)的外側固定連接有導線(9)，所述蓋板(5)的前側靠近上方的位置固定連接有套環(11)，所述套環(11)的內部滑動連接有滑柱(12)，所述滑柱(12)的底端固定連接有卡塊(14)。

2.根據權利要求1所述的一種光伏發電并網接入裝置，其特征在于：所述外殼(1)的內底面固定連接有連接桿(7)，所述連接桿(7)的內側固定連接有插座(8)，所述插座(8)的數量與穿孔(6)一一對應設置。

3.根據權利要求1所述的一種光伏發電并網接入裝置，其特征在于：所述插頭(10)的表面開設有凹槽(17)，所述凹槽(17)內壁的形狀與卡塊(14)的形狀相契合。

4.根據權利要求1所述的一種光伏發電并網接入裝置，其特征在于：所述滑柱(12)的頂端固定連接有頂板(13)，所述滑柱(12)的表面靠近套環(11)的下方滑動套接有彈簧(15)。

5.根據權利要求1所述的一種光伏發電并網接入裝置，其特征在于：所述滑柱(12)的表面滑動連接有支撐板(16)，所述支撐板(16)頂面貼合頂板(13)的底面。

6.根據權利要求1所述的一種光伏發電并網接入裝置，其特征在于：所述卡塊(14)貼合于蓋板(5)的表面，且卡塊(14)的內側與蓋板(5)的表面為滑動連接。

技術總結
本技術屬于發點并網設備領域，具體的說是一種光伏發電并網接入裝置，包括外殼，所述外殼的兩側均固定連接有通風孔，所述外殼的內壁固定連接有安裝環，所述安裝環的內部螺紋配合有螺栓，所述螺栓貫穿設置于蓋板的表面，所述蓋板的前側開設有穿孔，所述穿孔的內部卡合安裝有插頭，所述插頭的外側固定連接有導線；通過上拉頂板使滑柱、卡塊上升，此時把插頭穿過穿孔內與插座固定連接，松開頂板卡塊收到彈簧擠壓后下降自動卡合凹槽內部對插頭進行固定，提高了裝置的穩定性，其次通過上拉頂板使滑柱、卡塊上升，此時把插頭穿過穿孔內與插座固定連接，松開頂板卡塊收到彈簧擠壓后下降自動卡合凹槽內部對插頭進行固定，提高了裝置的穩定性。

技術研發人員：簡婉泳,李筑美,王沖
受保護的技術使用者：科學城（廣州）環保產業投資集團有限公司
技術研發日：20240704
技術公布日：2025/4/28
