本發明涉及一種開關電源，尤其涉及一種六相交錯的同步整流buck變換器。

背景技術：

1、目前，開關電源已經廣泛應用于工業自動化控制、通信設備、led照明、醫療設備等領域。隨著電子行業發展，開關電源的發展方向是小型化、重量輕、高效率和高性能等。為了提高開關電源性能，出現了很多新的拓撲結構和控制方式。

2、電子設備對電源性能要求越來越高，尤其是大功率高電流輸出場合，開關電源效率和輸出紋波指標至關重要。多相交錯的同步整流buck變換器能夠顯著提高開關電源效率和減小輸出紋波。

3、現有技術種，傳統的buck電路在大功率高電流輸出時，為了提高開關電源效率和減小輸出紋波，一般采用兩組buck電路形成180度交錯并聯的同步buck變換器，隨著電子設備對開關電源輸出紋波要求越來越高，傳統buck電路已不能滿足供電要求。

4、有鑒于此，特提出本發明。

技術實現思路

1、本發明的目的是提供了一種六相交錯的同步整流buck變換器，以解決現有技術中存在的上述技術問題。

2、本發明的目的是通過以下技術方案實現的：

3、本發明的六相交錯的同步整流buck變換器，主電路拓撲結構包括六相交錯的同步整流buck變換器，并實現多臺并聯；

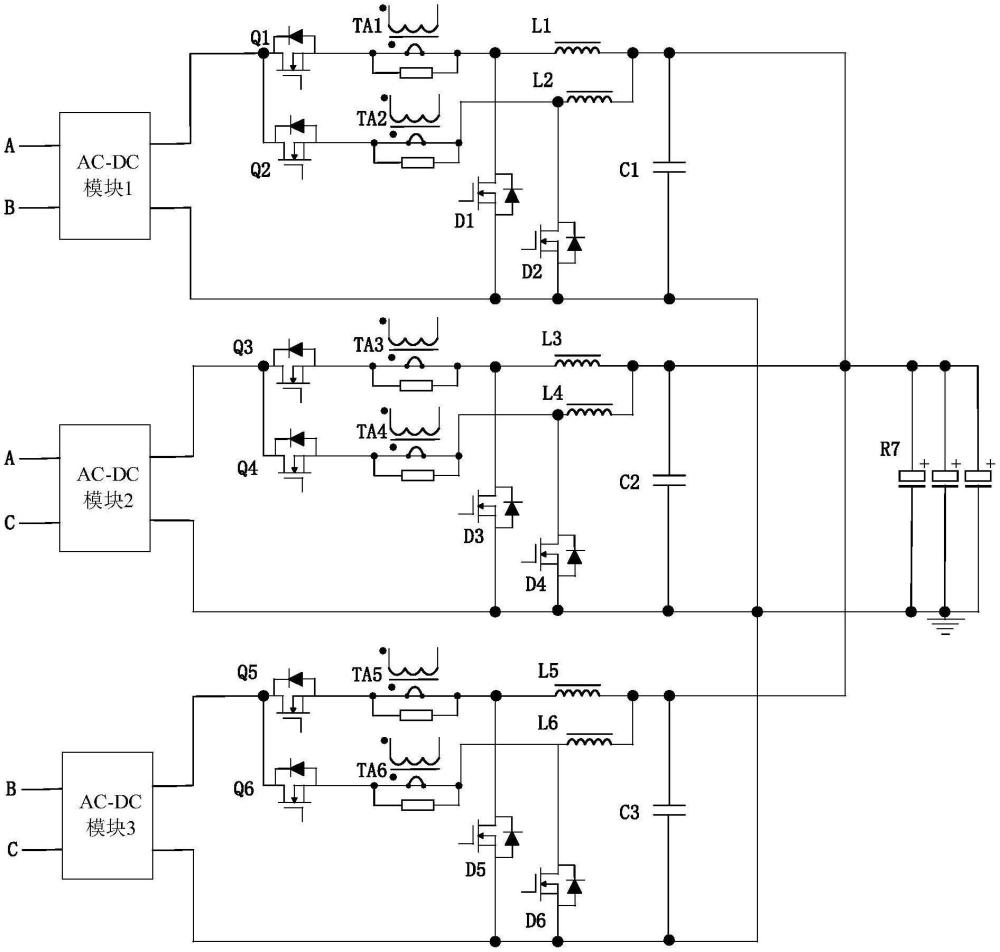

4、整個拓撲由六個buck電路組成，分為三組，由六個電流環實現并聯，外加一個電壓環，以第一組為例：

5、每組包括兩個交錯同步整流buck拓撲中的mosfet-q1、q2、兩個電感l1、l2、兩個電流互感器ta1、ta2、兩個二極管d1、d2和至少一個輸出濾波電容c1和電阻r7。

6、與現有技術相比，本發明所提供的六相交錯的同步整流buck變換器，電源功率部分主體采用三級拓撲，降壓調整單元的每個模塊自身形成兩組180度交錯并聯buck變換器，整體電源模塊的三個模塊之間也形成三組120度交錯并聯buck變換器；計算上每次個模塊自身的交錯，整個電源模塊形成6相交錯buck變換器，變相提高了6倍開關頻率，電流紋波因為填谷效應而降低，輸出穩定度相應提高，解決了大功率電源輸出電流穩定度及紋波問題，最終突破10-6量級指標。

技術特征：

1.一種六相交錯的同步整流buck變換器，其特征在于，主電路拓撲結構包括六相交錯的同步整流buck變換器，并實現多臺并聯；

2.根據權利要求1所述的六相交錯的同步整流buck變換器，其特征在于，三組buck電路的前級供電，分別使用一個ac-dc模塊，共三個ac-dc模塊，三個ac-dc模塊的交流輸入側分別按照a/b、b/c、c/a順序連接，相移120°；

3.根據權利要求2所述的六相交錯的同步整流buck變換器，其特征在于，第一組buck電路由兩個mosfet(q1、q2)和兩個二極管(d1、d2)組成橋式結構，與兩個電感(l1、l2)連接后再連接至輸出濾波電容(c1)，再連接至電阻(r7)。

4.根據權利要求3所述的六相交錯的同步整流buck變換器，其特征在于，兩個mosfet(q1、q2)分別連接有兩個驅動信號單元(dri和dr2)。

5.根據權利要求4所述的六相交錯的同步整流buck變換器，其特征在于，所述第一組的工作模式分為四個模態：

6.根據權利要求1至5任一項所述的六相交錯的同步整流buck變換器，其特征在于，三組buck電路拓撲具體工作涉及到dsp分發整個機箱的頻率基準信號至各直流電源模塊，按地址延時交錯。

技術總結
本發明公開了一種多相交錯并聯的同步整流BUCK變換器，整體電源模塊6相交錯同步整流BUCK變換器，電源功率部分主體采用三級拓撲，降壓調整單元的每個模塊自身形成兩組180度交錯并聯BUCK變換器，整體電源模塊的三個模塊之間也形成三組120度交錯并聯BUCK變換器；計算上每次個模塊自身的交錯，整個電源模塊形成6相交錯BUCK變換器，變相提高了6倍開關頻率，電流紋波因為填谷效應而降低，輸出穩定度相應提高，解決了大功率電源輸出電流穩定度及紋波問題，最終突破10<supgt;?6</supgt;量級指標。
