本技術屬于電纜架設，尤其涉及一種基于水利工程電力輸送用的電纜支撐架設裝置。

背景技術：

1、水利工程是指防洪、排澇、水利發電和水資源保護等各類工程，然而在水利修建的過程中，在施工場地需要使用大量的電氣設備和一些需要電力驅動的機器進行輔助工作，電能的傳輸需要依靠電纜來完成，因有的水利工程施工周期較長，電力管理部門需要架設支撐裝置來進行電纜的支撐。

2、現有的水利工程電力輸送用的電纜支撐架設裝置往往是由鋼管或鋼板焊接組成，功能較為單一，而且無法對電纜進行夾持固定，當電纜被外界強風或其他外力影響時，電纜容易從支撐架設裝置上掉落；而少數具備對電纜進行固定的裝置還需要將電纜一頭穿過固定裝置，不便于對電纜進行取放；同時現有的電纜支撐架設裝置無法調節電纜之間的寬度間距，降低了實用性，因此，發明一種便于調節電纜之間間距、便于對電纜進行固定且便于取放的一種基于水利工程電力輸送用的電纜支撐架設裝置是亟需解決的問題。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本實用新型提供一種基于水利工程電力輸送用的電纜支撐架設裝置，解決了現有技術中的水利工程電力輸送用的電纜支撐架設裝置往往是由鋼管或鋼板焊接組成，功能較為單一，而且無法對電纜進行夾持固定，當電纜被外界強風或其他外力影響時，電纜容易從支撐架設裝置上掉落；而少數具備對電纜進行固定的裝置還需要將電纜一頭穿過固定裝置，不便于對電纜進行取放；同時現有的電纜支撐架設裝置無法調節電纜之間的寬度間距，降低了實用性的問題。

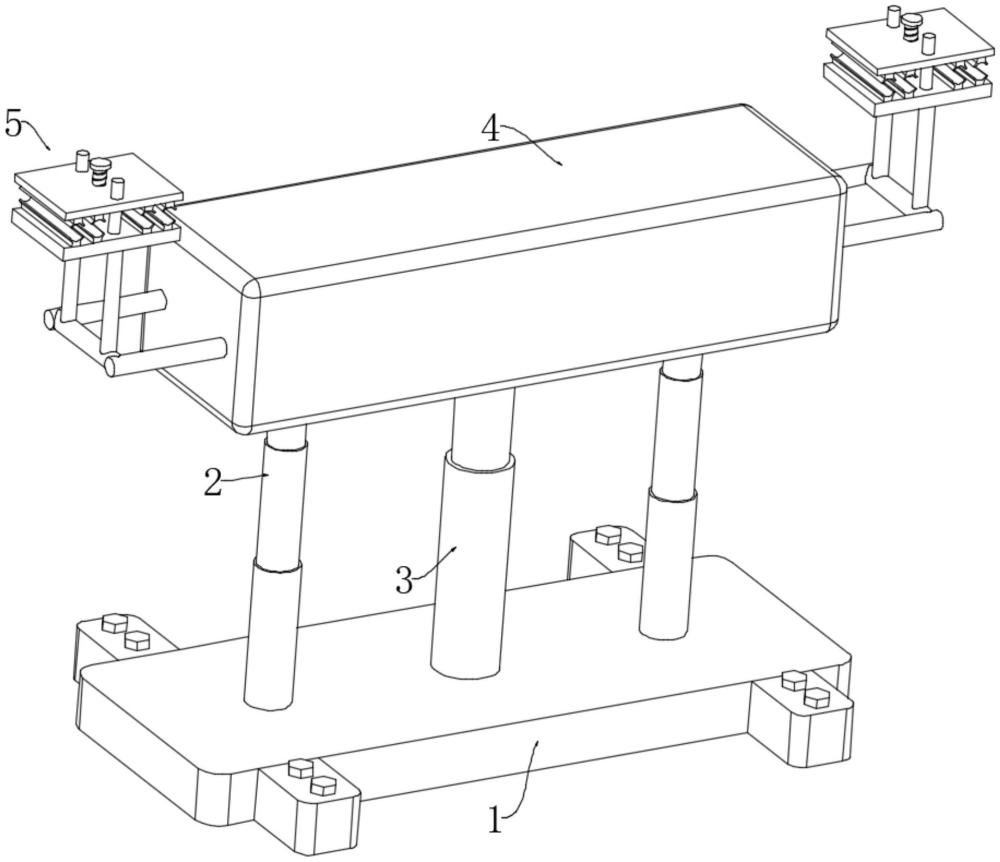

2、本實用新型采用的技術方案如下：一種基于水利工程電力輸送用的電纜支撐架設裝置，包括底座、垂直固定設置在底座上側的液壓伸縮柱以及對稱式垂直固定設置在底座上側的導向伸縮柱，還包括水平固定設置在液壓伸縮柱上端的調節箱，所述調節箱與導向伸縮柱上端固定連接，所述調節箱內設有間距調節組件，所述間距調節組件包括水平旋轉設置在調節箱內壁上的雙向螺桿、螺紋設置在雙向螺桿上的螺紋套筒、呈對向水平滑動設置在調節箱側壁上的導向連接架以及水平固定設置在導向連接架上側的固定板。

3、作為本方案的一種優選技術方案，所述間距調節組件還包括固定設置在調節箱內壁的安裝盒，所述安裝盒兩側側壁上設有圓孔，所述圓孔與雙向螺桿相對應，所述安裝盒頂部內壁上旋轉設有主動錐齒輪，所述雙向螺桿中端固定設有被動錐齒輪，所述主動錐齒輪與被動錐齒輪垂直嚙合，所述安裝盒頂部外壁與調節箱頂部內壁之間固定設有伺服電機，所述伺服電機的輸出端與主動錐齒輪的中心點固定連接。

4、作為本方案的一種優選技術方案，所述固定板上設有夾持固定組件，所述夾持固定組件包括垂直旋轉設置在固定板上側的螺紋立柱、對稱式垂直固定設置在固定板上側的導向立柱以及螺紋設置在螺紋立柱上的升降板，所述升降板垂直滑動設置在導向立柱上。

5、作為本方案的一種優選技術方案，所述螺紋立柱上端固定設有旋鈕。

6、作為本方案的一種優選技術方案，所述固定板上側設有橡膠弧形夾板，所述升降板下側固定設有橡膠弧形夾板。

7、作為本方案的一種優選技術方案，所述固定板上側的橡膠弧形夾板與升降板下側的橡膠弧形夾板相對應。

8、采用上述結構后，本實用新型有益效果如下：本實用新型一種基于水利工程電力輸送用的電纜支撐架設裝置，

9、1通過伺服電機、主動錐齒輪、被動錐齒輪、雙向螺桿、螺紋套筒以及導向連接架的設置，能夠調節電纜之間的架設間距，從而提高了裝置的實用性；

10、2通過固定板、螺紋立柱、旋鈕、升降板以及橡膠弧形夾板的設置，能夠將電纜進行夾持固定，避免電纜發生滑動，且本裝置能夠將電纜從兩側直接放入，無需要將電纜的一頭穿入，便于對電纜進行取放。

技術特征：

1.一種基于水利工程電力輸送用的電纜支撐架設裝置，包括底座、垂直固定設置在底座上側的液壓伸縮柱以及對稱式垂直固定設置在底座上側的導向伸縮柱，其特征在于：還包括水平固定設置在液壓伸縮柱上端的調節箱，所述調節箱與導向伸縮柱上端固定連接，所述調節箱內設有間距調節組件，所述間距調節組件包括水平旋轉設置在調節箱內壁上的雙向螺桿、螺紋設置在雙向螺桿上的螺紋套筒、呈對向水平滑動設置在調節箱側壁上的導向連接架以及水平固定設置在導向連接架上側的固定板。

2.根據權利要求1所述的一種基于水利工程電力輸送用的電纜支撐架設裝置，其特征在于：所述間距調節組件還包括固定設置在調節箱內壁的安裝盒，所述安裝盒兩側側壁上設有圓孔，所述圓孔與雙向螺桿相對應，所述安裝盒頂部內壁上旋轉設有主動錐齒輪，所述雙向螺桿中端固定設有被動錐齒輪，所述主動錐齒輪與被動錐齒輪垂直嚙合，所述安裝盒頂部外壁與調節箱頂部內壁之間固定設有伺服電機，所述伺服電機的輸出端與主動錐齒輪的中心點固定連接。

3.根據權利要求2所述的一種基于水利工程電力輸送用的電纜支撐架設裝置，其特征在于：所述固定板上設有夾持固定組件，所述夾持固定組件包括垂直旋轉設置在固定板上側的螺紋立柱、對稱式垂直固定設置在固定板上側的導向立柱以及螺紋設置在螺紋立柱上的升降板，所述升降板垂直滑動設置在導向立柱上。

4.根據權利要求3所述的一種基于水利工程電力輸送用的電纜支撐架設裝置，其特征在于：所述螺紋立柱上端固定設有旋鈕。

5.根據權利要求4所述的一種基于水利工程電力輸送用的電纜支撐架設裝置，其特征在于：所述固定板上側設有橡膠弧形夾板，所述升降板下側固定設有橡膠弧形夾板。

6.根據權利要求5所述的一種基于水利工程電力輸送用的電纜支撐架設裝置，其特征在于：所述固定板上側的橡膠弧形夾板與升降板下側的橡膠弧形夾板相對應。

技術總結
本技術公開的一種基于水利工程電力輸送用的電纜支撐架設裝置，包括底座、垂直固定設置在底座上側的液壓伸縮柱以及對稱式垂直固定設置在底座上側的導向伸縮柱，還包括水平固定設置在液壓伸縮柱上端的調節箱，所述調節箱與導向伸縮柱上端固定連接，所述調節箱內設有間距調節組件，所述間距調節組件包括水平旋轉設置在調節箱內壁上的雙向螺桿、螺紋設置在雙向螺桿上的螺紋套筒、呈對向水平滑動設置在調節箱側壁上的導向連接架以及水平固定設置在導向連接架上側的固定板。本技術屬于電纜架設技術領域，具體是一種便于調節電纜之間間距、便于對電纜進行固定且便于取放的基于水利工程電力輸送用的電纜支撐架設裝置。

技術研發人員：張倩倩,吳磊,李志春,胡強
受保護的技術使用者：日照水安建設集團有限公司
技術研發日：20240410
技術公布日：2025/4/28
