本技術涉及電機冷卻，尤其涉及一種具有低溫度輻射的電機。

背景技術：

1、隨著航天、宇航、模具、電子以及汽車等各個行業的快速發展，對于加工設備的精度、效率以及可靠性等方面提出了進一步要求，導軌和絲桿廣泛應用在此類加工設備的直線軸驅動結構。現有電機驅動導軌和絲桿運動時，由于電機的高速旋轉和頻繁啟停而產生大量熱量，導致電機的溫度上升并向與其連接的導軌或絲桿進行熱輻射，導軌和絲桿在電機熱輻射的作用下易發生熱變形，從而影響設備的加工精度。因此，需要設計一種低溫度輻射的電機。

技術實現思路

1、本實用新型提供一種具有低溫度輻射的電機，以滿足電機對于低溫度輻射的需求。

2、為了實現上述目的，本實用新型的技術方案是：

3、一種具有低溫度輻射的電機，包括：機殼、轉軸、電機定子、電機轉子及軸承，電機還包括轉軸冷卻流道和機身冷卻流道；轉軸冷卻流道開設于轉軸內，轉軸冷卻流道兩端設有轉軸冷卻流道進口和轉軸冷卻流道出口，轉軸冷卻流道進口和轉軸冷卻流道出口分別位于轉軸的兩端面上；機身冷卻流道兩端設有機身冷卻流道進口和機身冷卻流道出口，機身冷卻流道進口和機身冷卻流道出口位于機殼上。

4、進一步的，機身冷卻流道還包括螺旋流道和開設于機殼內的第一流道；螺旋流道位于電機定子和機殼之間，螺旋流道繞電機定子的外周面螺旋設置；第一流道連通螺旋流道。

5、進一步的，機殼包括：前端蓋、外殼及后端蓋，前端蓋和后端蓋固設在外殼兩端，多個軸承安裝在前端蓋和后端蓋內，轉軸的前端經軸承穿出前端蓋，轉軸的尾端經軸承穿出后端蓋。后端蓋上開設有第一孔道、第二孔道及第一流路，機身冷卻流道進口和機身冷卻流道出口設置在后端蓋上并分別與第一孔道和第二孔道連通，外殼內開設有第三孔道、第四孔道及第五孔道，前端蓋內開設有第二流路；第一孔道、第三孔道、第二流路、第四孔道、螺旋流道、第五孔道、第一流路及第二孔道依次連通。

6、進一步的，第二流路包括：a孔道、b孔道、c孔道及d孔道，a孔道連通第三孔道，b孔道和c孔道的一端均連通a孔道、另一端均連通d孔道，d孔道連通第四孔道，a孔道、b孔道、c孔道及d孔道圍繞轉軸設置。

7、進一步的，第一流路包括：a孔道、b孔道、c孔道及d孔道，a孔道連通第五孔道，b孔道和c孔道的一端均連通a孔道、另一端均連通d孔道，d孔道連通第二孔道，a孔道、b孔道、c孔道及d孔道圍繞轉軸設置。

8、進一步的，第四孔道和第五孔道分別對應螺旋流道的兩端。

9、進一步的，轉軸的外周面上套設有滑環，滑環位于機殼遠離轉軸冷卻流道出口的一側，滑環上沿徑向開設有第一進氣孔，轉軸上開設有第二進氣孔，第一進氣孔通過第二進氣孔連通轉軸冷卻流道。

10、進一步的，轉軸相對滑環轉動連接，滑環的內壁開設有環形槽，環形槽的開口對應第二進氣孔的孔口，第一進氣孔連通環形槽。

11、有益效果：

12、本申請公開的全機身冷卻的電機通過向轉軸冷卻流道內通入冷卻介質，實現對于轉軸和電機轉子的冷卻，通過向機身冷卻流道內通入冷卻介質，實現對于機殼和電機定子的冷卻，從而限制電機溫度的升高，大幅降低電機的熱輻射，滿足電機對于低溫度輻射的需求。

技術特征：

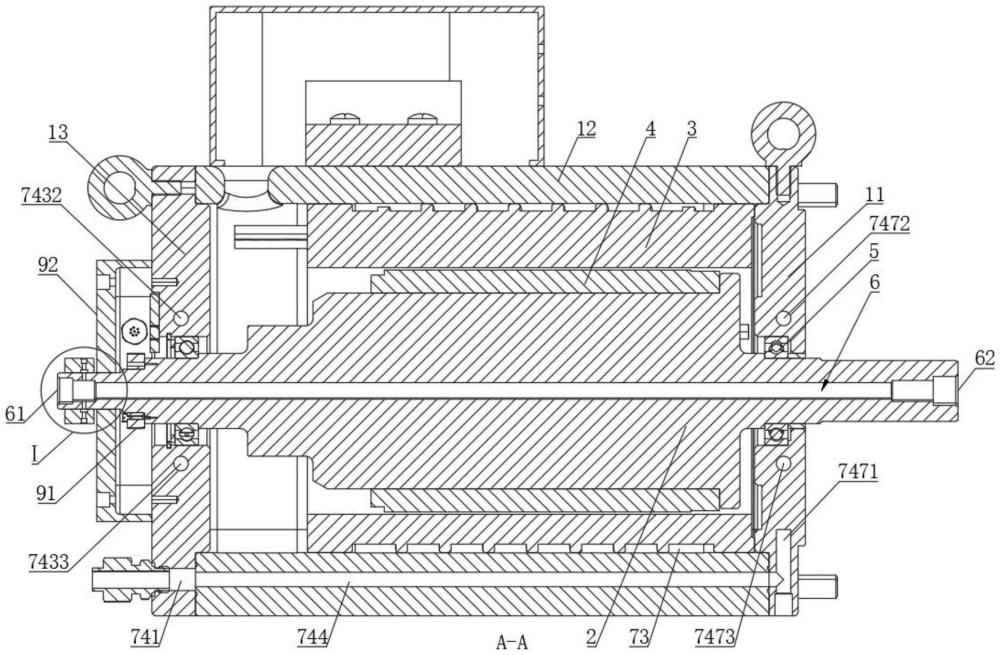

1.一種具有低溫度輻射的電機，包括：機殼(1)、轉軸(2)、電機定子(3)、電機轉子(4)及軸承(5)，其特征在于，所述電機還包括轉軸冷卻流道(6)和機身冷卻流道；所述轉軸冷卻流道(6)開設于所述轉軸(2)內，所述轉軸冷卻流道(6)兩端設有轉軸冷卻流道進口(61)和轉軸冷卻流道出口(62)，所述轉軸冷卻流道進口(61)和轉軸冷卻流道出口(62)分別位于所述轉軸(2)的兩端面上；所述機身冷卻流道兩端設有機身冷卻流道進口(71)和機身冷卻流道出口(72)，所述機身冷卻流道進口(71)和機身冷卻流道出口(72)位于所述機殼(1)上。

2.根據權利要求1所述的一種具有低溫度輻射的電機，其特征在于，所述機身冷卻流道還包括螺旋流道(73)和開設于所述機殼(1)內的第一流道；所述螺旋流道(73)位于所述電機定子(3)和所述機殼(1)之間，所述螺旋流道(73)繞所述電機定子(3)的外周面螺旋設置；所述第一流道連通所述螺旋流道(73)。

3.根據權利要求2所述的一種具有低溫度輻射的電機，其特征在于，所述機殼(1)包括：前端蓋(11)、外殼(12)及后端蓋(13)，所述前端蓋(11)和后端蓋(13)固設在所述外殼(12)兩端，多個所述軸承(5)安裝在所述前端蓋(11)和后端蓋(13)內，所述轉軸(2)的前端經所述軸承(5)穿出所述前端蓋(11)，所述轉軸(2)的尾端經所述軸承(5)穿出所述后端蓋(13)；

4.根據權利要求3所述的一種具有低溫度輻射的電機，其特征在于，所述第二流路包括：a孔道(7471)、b孔道(7472)、c孔道(7473)及d孔道(7474)，所述a孔道(7471)連通所述第三孔道(744)，所述b孔道(7472)和c孔道(7473)的一端均連通所述a孔道(7471)、另一端均連通所述d孔道(7474)，所述d孔道(7474)連通所述第四孔道(745)，所述a孔道(7471)、b孔道(7472)、c孔道(7473)及d孔道(7474)圍繞所述轉軸(2)設置。

5.根據權利要求4所述的一種具有低溫度輻射的電機，其特征在于，所述第一流路包括：a孔道(7431)、b孔道(7432)、c孔道(7433)及d孔道(7434)，所述a孔道(7431)連通所述第五孔道(746)，所述b孔道(7432)和c孔道(7433)的一端均連通所述a孔道(7431)、另一端均連通所述d孔道(7434)，所述d孔道(7434)連通所述第二孔道(742)，所述a孔道(7431)、b孔道(7432)、c孔道(7433)及d孔道(7434)圍繞所述轉軸(2)設置。

6.根據權利要求5所述的一種具有低溫度輻射的電機，其特征在于，所述第四孔道(745)和第五孔道(746)分別對應所述螺旋流道(73)的兩端。

7.根據權利要求1所述的一種具有低溫度輻射的電機，其特征在于，所述轉軸(2)的外周面上套設有滑環(8)，所述滑環(8)位于所述機殼(1)遠離所述轉軸冷卻流道出口(62)的一側，所述滑環(8)上沿徑向開設有第一進氣孔(81)，所述轉軸(2)上開設有第二進氣孔(21)，所述第一進氣孔(81)通過所述第二進氣孔(21)連通所述轉軸冷卻流道(6)。

8.根據權利要求7所述的一種具有低溫度輻射的電機，其特征在于，所述轉軸(2)相對所述滑環(8)轉動連接，所述滑環(8)的內壁開設有環形槽(82)，所述環形槽(82)的開口對應所述第二進氣孔(21)的孔口，所述第一進氣孔(81)連通所述環形槽(82)。

技術總結
本技術公開了一種具有低溫度輻射的電機，包括：機殼、轉軸、電機定子、電機轉子及軸承，電機還包括轉軸冷卻流道和機身冷卻流道；轉軸冷卻流道開設于轉軸內，轉軸冷卻流道兩端設有轉軸冷卻流道進口和轉軸冷卻流道出口，轉軸冷卻流道進口和轉軸冷卻流道出口分別位于轉軸的兩端面上；機身冷卻流道兩端設有機身冷卻流道進口和機身冷卻流道出口，機身冷卻流道進口和機身冷卻流道出口位于機殼上。本技術通過向轉軸冷卻流道內通入冷卻介質，實現對于轉軸和電機轉子的冷卻，通過向機身冷卻流道內通入冷卻介質，實現對于機殼、電機定子及軸承的冷卻，從而限制電機溫度的升高，大幅降低電機的熱輻射，滿足電機對于低溫度輻射的需求。

技術研發人員：何毅,王雪,汪鑫,姜賀,于洋,楊金明,夏程程,遲寧,王忠玉,桑瑞林,孫奧,郭杰,楊潤枝,胡雨杭,鄶娟
受保護的技術使用者：科德數控股份有限公司
技術研發日：20240327
技術公布日：2025/4/28
