本技術涉及發電機領域，更具體的說是，涉及一種發電機控制電路。

背景技術：

1、現在大部分低溫地區發電機組，要是不能采取輔助加熱手段，都很難啟動，低溫的是冬天更明顯。

2、現有解決方案一般都會在面板上加手動按鈕，手動加熱再啟動。操作存在隱患，按時間太長，電瓶耗電太大，容易虧電電瓶，最后電壓低導致機組上用電設備產生一系列故障，也可能加熱時間長，燒壞進氣管；按鍵時間短，又不能起到預熱效果，對低溫啟動機組沒有太大幫助。

技術實現思路

1、本實用新型的目的是提供一種發電機控制電路。

2、本實用新型要解決的是現有技術中存在的問題。

3、與現有技術相比，本實用新型技術方案及其有益效果如下：

4、一種發電機控制電路，包括：發電機控制模塊；電池，所述電池連接于所述發電機控制模塊；啟動電機，所述啟動電機連接于所述發電機控制模塊且并聯連接于所述電池；啟動電磁閥，所述啟動電磁閥連接于所述發電機控制模塊；燃油電磁閥，所述燃油電磁閥連接于所述發電機控制模塊；其中，所述發電機控制模塊分別控制所述啟動電機、所述啟動電磁閥和所述燃油電磁閥。

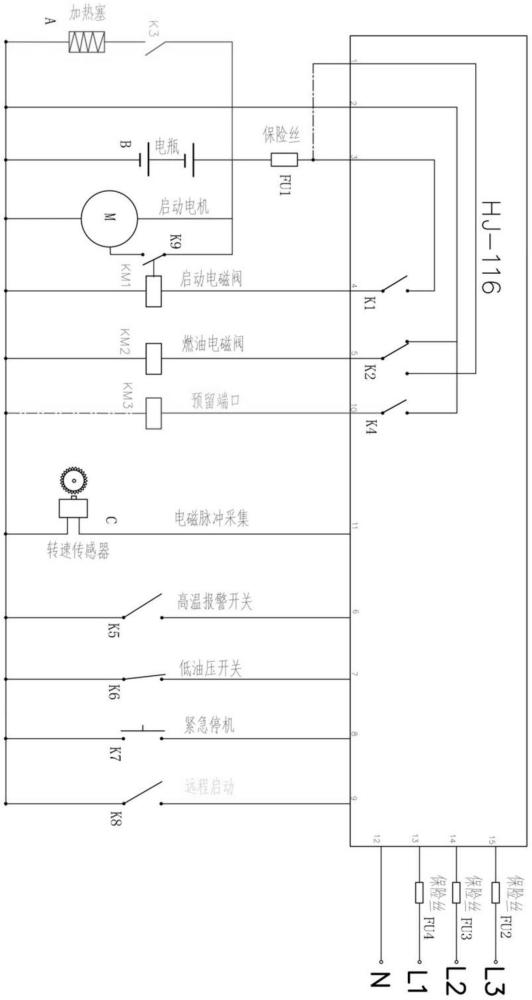

5、作為進一步改進的，還包括：開關k1的一端連接于保險絲fu1的一端，保險絲fu1的另一端連接于電瓶b的正極，電瓶b的負極連接于加熱塞a的一端，加熱塞a的另一端連接于開關k3的一端，開關k3的另一端連接于保險絲fu1的另一端；開關k1的另一端連接于啟動電磁閥km1的一端，啟動電磁閥km1的另一端連接于啟動電機m；開關k2的一端連接于燃油電磁閥km2的一端，燃油電磁閥km2的另一端連接于啟動電機m；開關k2的另一端的一側連接于啟動電機m，開關k2的另一端的另一側連接于保險絲fu1的一端；開關k4的一端連接于開關k2的另一端，開關k4的另一端連接于預留端口km3的一端，預留端口km3的另一端連接于啟動電機m。

6、作為進一步改進的，還包括：發電機控制模塊的第11端連接于轉速傳感器c的一端，轉速傳感器c的另一端連接于啟動電機m；發電機控制模塊的第6端連接于高溫報警開關k5的一端，高溫報警開關k5的另一端連接于啟動電機m；發電機控制模塊的第7端連接于低油壓開關k6的一端，低油壓開關k6的另一端連接于啟動電機m。

7、作為進一步改進的，還包括：發電機控制模塊的第8端連接于緊急停機開關k7的一端，緊急停機開關k7的另一端連接于啟動電機m；發電機控制模塊的第9端連接于遠程啟動開關k8的一端，遠程啟動開關k8的另一端連接于啟動電機m。

8、作為進一步改進的，還包括：所述發電機控制模塊的第12端連接于n端；發電機控制模塊的第13端連接于保險絲fu4的一端，保險絲fu4的另一端連接于l1端；發電機控制模塊的第14端連接于保險絲fu3的一端，保險絲fu3的另一端連接于l2端；發電機控制模塊的第15端連接于保險絲fu2的一端，保險絲fu2的另一端連接于l3端。

9、作為進一步改進的，所述電池為12v電池。

10、作為進一步改進的，所述發電機控制模塊的型號為hj-116。

11、本實用新型的有益效果為：

12、采用發電機控制模塊與電池、啟動電機、啟動電磁閥、燃油電磁閥之間的結合，實現了發電機控制模塊對發電機控制電路的精準控制，且起到預熱效果，實現了在低溫情況下啟動機組。

技術特征：

1.一種發電機控制電路，其特征在于，包括：發電機控制模塊；電池，所述電池連接于所述發電機控制模塊；啟動電機，所述啟動電機連接于所述發電機控制模塊且并聯連接于所述電池；啟動電磁閥，所述啟動電磁閥連接于所述發電機控制模塊；燃油電磁閥，所述燃油電磁閥連接于所述發電機控制模塊；其中，所述發電機控制模塊分別控制所述啟動電機、所述啟動電磁閥和所述燃油電磁閥。

2.根據權利要求1所述的一種發電機控制電路，其特征在于，還包括：

3.根據權利要求2所述的一種發電機控制電路，其特征在于，還包括：

4.根據權利要求3所述的一種發電機控制電路，其特征在于，還包括：

5.根據權利要求4所述的一種發電機控制電路，其特征在于，還包括：

6.根據權利要求1所述的一種發電機控制電路，其特征在于，所述電池為12v電池。

7.根據權利要求1所述的一種發電機控制電路，其特征在于，所述發電機控制模塊的型號為hj-116。

技術總結
本技術提供了一種發電機控制電路，包括：發電機控制模塊；電池，所述電池連接于所述發電機控制模塊；啟動電機，所述啟動電機連接于所述發電機控制模塊且并聯連接于所述電池；啟動電磁閥，所述啟動電磁閥連接于所述發電機控制模塊；燃油電磁閥，所述燃油電磁閥連接于所述發電機控制模塊；其中，所述發電機控制模塊分別控制所述啟動電機、所述啟動電磁閥和所述燃油電磁閥。采用發電機控制模塊與電池、啟動電機、啟動電磁閥、燃油電磁閥之間的結合，實現了發電機控制模塊對發電機控制電路的精準控制，且起到預熱效果，實現了在低溫情況下啟動機組。
