本技術涉及布線固定，具體為一種通信機房用插片式布線裝置。

背景技術：

1、機房普遍指的是電信、網通、移動、雙線、電力以及政府或者企業等，存放服務器的，為用戶以及員工提供it服務的地方，機房里面通常放置各種服務器和小型機，例如ibm小型機，hp小型機，sun小型機等等，機房的溫度和濕度以及防靜電措施都有嚴格的要求，非專業項目人員一般不能進入，機房里的服務器運行著很多業務，例如移動的彩信、短消息，通話業務。

2、目前機房一般將線纜直接放置在布線盒內，布線盒內線纜較為雜亂，難以快速地找到損壞的線纜，布線盒的安裝和拆卸較為麻煩，且線纜堆積在一起在使用時容易產生熱量，難以快速排出，熱量聚集容易損壞線纜。

3、針對上述問題，為此，提出一種通信機房用插片式布線裝置。

技術實現思路

1、本實用新型的目的在于提供一種通信機房用插片式布線裝置，解決了背景技術中布線盒的安裝和拆卸較為麻煩，且線纜堆積在一起在使用時容易產生熱量，難以快速排出，熱量聚集容易損壞線纜的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種通信機房用插片式布線裝置，包括下盒，所述下盒頂部固定連接有上盒，所述下盒左右兩側均固定連接有保護框，所述下盒底部設置有承載盒，所述下盒與上盒后端通過合頁轉動連接，所述承載盒前后兩端內壁均固定連接有滑桿，所述滑桿左右兩側頂部均固定連接有阻尼器，且阻尼器與下盒固定連接，所述下盒底部固定連接有分布均勻的t型塊，所述t型塊底部轉動連接有斜桿，所述斜桿底部轉動連接有滑動塊，且滑動塊與滑桿滑動連接，所述滑桿中端外圈套設有復位彈簧，且復位彈簧與滑動塊相對一面固定連接，所述保護框前后兩端內壁均開設有滑槽，所述滑槽內壁滑動連接有滑塊，所述滑塊之間固定連接有擋板，所述擋板相背一面均設置有海綿墊，且海綿墊與保護框固定連接，所述下盒左右兩側內壁均固定連接有風機，所述下盒內部設置有收卷組件。

3、通過采用上述技術方案，通過風機對內部的線材進行降溫，避免溫度過高，通過阻尼器對下盒進行保護，避免對線材造成破壞。

4、作為上述技術方案的進一步描述：所述收卷組件包括支撐柱，所述支撐柱固定連接在下盒頂部，后端所述支撐柱頂部固定連接有電機，所述電機輸出端固定連接有轉軸。

5、通過采用上述技術方案，通過電機帶動轉軸轉動，通過支撐柱對電機進行支撐。

6、作為上述技術方案的進一步描述：所述轉軸左側外圈固定連接有主動皮帶輪，前端所述支撐柱頂部固定連接有限位圈。

7、通過采用上述技術方案，通過限位圈對螺母副進行限位，避免脫軌。

8、作為上述技術方案的進一步描述：所述限位圈內部轉動連接有絲桿，所述絲桿左側外圈固定連接有從動皮帶輪。

9、通過采用上述技術方案，通過從動皮帶輪轉動帶動絲桿進行轉動。

10、作為上述技術方案的進一步描述：所述主動皮帶輪與從動皮帶輪之間設置有皮帶，所述絲桿外壁螺紋連接有螺母副。

11、通過采用上述技術方案，通過主動皮帶輪與皮帶帶動從動皮帶輪進行轉動。

12、作為上述技術方案的進一步描述：所述主動皮帶輪右側設置有固定圈，且固定圈與轉軸固定連接，所述固定圈右側固定連接有電動推桿。

13、通過采用上述技術方案，通過固定圈對電動推桿進行固定。

14、作為上述技術方案的進一步描述：所述電動推桿輸出端固定連接有移動圈，且移動圈與轉軸滑動連接。

15、通過采用上述技術方案，通過電動推桿推動移動圈進行移動，使得移動圈在轉軸外壁進行滑動。

16、作為上述技術方案的進一步描述：所述固定圈與移動圈外壁均轉動連接有斜板，所述斜板外壁轉動連接有弧形板。

17、通過采用上述技術方案，通過斜板進行展開，使得弧形板也展開。

18、與現有技術相比，本實用新型的有益效果如下：

19、1、本實用新型提供的一種通信機房用插片式布線裝置，首先通過阻尼器、t型塊、斜桿、滑動塊、復位彈簧進行擠壓，進行緩沖，避免落地對線路造成破壞，通過保護框對外部的水汽與雜質進行阻擋，通過內部海綿墊對水汽與雜質進行吸附，通過擋板對滴下的水進行阻擋，避免水汽進入內部，對線路進行保護。

20、2、本實用新型提供的一種通信機房用插片式布線裝置，通過電機帶動轉軸轉動，使得主動皮帶輪進行轉動，通過皮帶與主動皮帶輪帶動從動皮帶輪進行轉動，使得絲桿進行轉動，通過絲桿進行轉動，使得螺母副移動，通過螺母副移動將絞好的線進行收卷，方便收卷可以降低勞動力，實用性高。

技術特征：

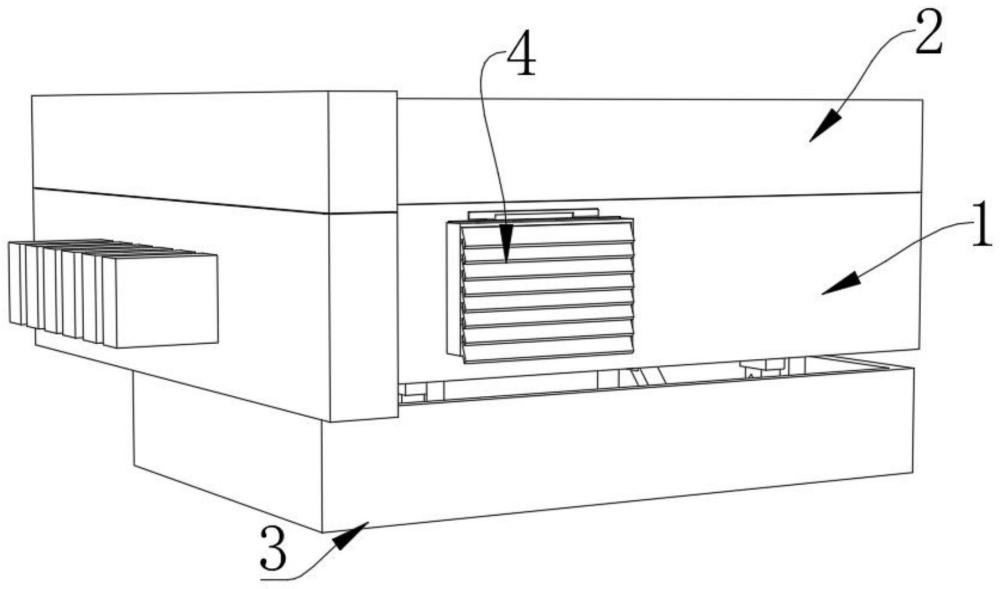

1.一種通信機房用插片式布線裝置，包括下盒(1)，其特征在于：所述下盒(1)頂部固定連接有上盒(2)，所述下盒(1)左右兩側均固定連接有保護框(4)，所述下盒(1)底部設置有承載盒(3)，所述下盒(1)與上盒(2)后端通過合頁(5)轉動連接，所述承載盒(3)前后兩端內壁均固定連接有滑桿(7)，所述滑桿(7)左右兩側頂部均固定連接有阻尼器(8)，且阻尼器(8)與下盒(1)固定連接，所述下盒(1)底部固定連接有分布均勻的t型塊(6)，所述t型塊(6)底部轉動連接有斜桿(9)，所述斜桿(9)底部轉動連接有滑動塊(10)，且滑動塊(10)與滑桿(7)滑動連接，所述滑桿(7)中端外圈套設有復位彈簧(11)，且復位彈簧(11)與滑動塊(10)相對一面固定連接，所述保護框(4)前后兩端內壁均開設有滑槽(15)，所述滑槽(15)內壁滑動連接有滑塊(16)，所述滑塊(16)之間固定連接有擋板(17)，所述擋板(17)相背一面均設置有海綿墊(18)，且海綿墊(18)與保護框(4)固定連接，所述下盒(1)左右兩側內壁均固定連接有風機(12)，所述下盒(1)內部設置有收卷組件。

2.根據權利要求1所述的一種通信機房用插片式布線裝置，其特征在于：所述收卷組件包括支撐柱(14)，所述支撐柱(14)固定連接在下盒(1)頂部，后端所述支撐柱(14)頂部固定連接有電機(19)，所述電機(19)輸出端固定連接有轉軸(29)。

3.根據權利要求2所述的一種通信機房用插片式布線裝置，其特征在于：所述轉軸(29)左側外圈固定連接有主動皮帶輪(20)，前端所述支撐柱(14)頂部固定連接有限位圈(25)。

4.根據權利要求3所述的一種通信機房用插片式布線裝置，其特征在于：所述限位圈(25)內部轉動連接有絲桿(23)，所述絲桿(23)左側外圈固定連接有從動皮帶輪(22)，所述絲桿(23)外壁螺紋連接有螺母副(24)。

5.根據權利要求3所述的一種通信機房用插片式布線裝置，其特征在于：所述主動皮帶輪(20)與從動皮帶輪(22)之間設置有皮帶(21)。

6.根據權利要求3所述的一種通信機房用插片式布線裝置，其特征在于：所述主動皮帶輪(20)右側設置有固定圈(26)，且固定圈(26)與轉軸(29)固定連接，所述固定圈(26)右側固定連接有電動推桿(27)。

7.根據權利要求6所述的一種通信機房用插片式布線裝置，其特征在于：所述電動推桿(27)輸出端固定連接有移動圈(28)，且移動圈(28)與轉軸(29)滑動連接。

8.根據權利要求6所述的一種通信機房用插片式布線裝置，其特征在于：所述固定圈(26)與移動圈(28)外壁均轉動連接有斜板(30)，所述斜板(30)外壁轉動連接有弧形板(13)。

技術總結
本技術涉及布線固定技術領域，公開了一種通信機房用插片式布線裝置，包括下盒，所述下盒頂部固定連接有上盒，所述下盒左右兩側均固定連接有保護框，所述下盒底部設置有承載盒，所述下盒與上盒后端通過合頁轉動連接，所述承載盒前后兩端內壁均固定連接有滑桿，所述滑桿左右兩側頂部均固定連接有阻尼器，且阻尼器與下盒固定連接，所述下盒底部固定連接有分布均勻的T型塊。本技術中通過阻尼器、T型塊、斜桿、滑動塊、復位彈簧進行擠壓，避免落地對線路造成破壞，通過內部海綿墊對水汽與雜質吸附，通過擋板對滴下的水阻擋，避免水汽進內部，通過螺母副移動將絞好的線進行收卷，方便收卷可以降低勞動力，實用性高。

技術研發人員：陸進,唐麗瓊
受保護的技術使用者：上海蘇柏建筑智能系統有限公司
技術研發日：20240416
技術公布日：2025/4/28
