本技術涉及電機散熱，尤其涉及一種快速散熱型低噪低振動電機。

背景技術：

1、電機是一種將電能轉換為機械能的設備。它通過電流在磁場中的作用力產生轉動力或線性運動，從而驅動機械裝置實現各種功能。電機是現代社會中廣泛應用的重要設備，在工業生產、交通運輸、家用電器、機械制造等領域都有著重要作用。

2、經檢索，中國專利文獻公告號：cn213027674u，公開了一種低噪音振動電機，包括底座、主體外殼和固定片，所述固定片的底端安裝有連接結構，所述固定片的一側安裝有主體外殼，所述主體外殼的內部安裝有消音結構，所述固定片的另一側安裝有降溫結構，所述腔體的一側安裝有通風口，所述固定片的底部安裝有底座，所述底座的內部安裝有加固螺栓。本實用新型通過設置有通過在振動電機內部的腔體的一側設置了通風口，在腔體內部的一側設置了風機和冷卻片，冷風在振動電機的內部徘徊將內部的溫度降低，然后在通過通風口把冷風排出，這樣就可以一直保持內部的溫度，同樣也防止了內部有水蒸氣的產生，這樣就提高了裝置的的散熱降溫的功能。

3、針對上述中的相關技術，發明人認為以上專利在有益效果中提到：“通過在振動電機內部的腔體的一側設置了通風口，在腔體內部的一側設置了風機和冷卻片，在工作的時候的同時風機也開始工作，風機轉動，將風通過出風口吹出，然后這時冷卻片也開始工作，將冷氣排出，這樣風機就可以將冷卻片排出的冷風吹向各個角落，冷風在振動電機的內部徘徊將內部的溫度降低，然后在通過通風口把冷風排出，然后反反復復的運行，這樣就可以一直保持內部的溫度，同樣也防止了內部有水蒸氣的產生，這樣就提高了裝置的的散熱降溫的功能”，雖然上述專利通過風機催動冷風對內部進行降溫，然而在具體操作過程中會把外界空氣中的雜質帶到裝置的內部，對電機內部部件的磨損和污染導致電機的使用壽命縮短和無法維持其性能穩定性，因此，針對以上不足，提出了一種快速散熱型低噪低振動電機。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種快速散熱型低噪低振動電機，旨在改善現有技術中未對空氣中的雜質進行過濾，導致灰塵被帶入電機的內部，導致與電機內部的部件磨損而降低使用壽命的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種快速散熱型低噪低振動電機，包括套筒，所述套筒的內壁固定連接有電機殼體，所述套筒的外部左右兩端均固定連接有支撐環，兩個所述支撐環的相遠一側均固定連接有防護柱，其中一個所述防護柱的內壁固定連接有兩個支撐板，其中一個所述防護柱的左端滑動連接有過濾板，所述過濾板的左側固定連接有梯形柱，所述過濾板的前后兩側均固定連接有固定塊，其中一個所述防護柱的前后兩端均設置有滑動組件，兩個所述滑動組件的相近一側均固定連接有l形板，其中一個所述防護柱的左部前后兩端均開設有異形開口，所述套筒的底側四角均固定連接有支撐腿，多個所述支撐腿的底側固定連接有滑動板，所述滑動板的外部滑動連接有支撐箱。

4、作為上述技術方案的進一步描述：

5、所述支撐箱的底端前后兩端均設置有復位組件，所述復位組件的左右兩端均滑動連接有受力板，兩個所述支撐板的相近一端中部設置有散熱扇，所述滑動板的底側左右兩端均固定連接有阻尼器，所述滑動板的底側左右兩端均固定連接有梯形塊。

6、作為上述技術方案的進一步描述：

7、所述套筒的內部設置有阻尼層，所述阻尼層的內部設置有隔音層，所述隔音層的內部設置有吸音層。

8、作為上述技術方案的進一步描述：

9、兩個所述滑動組件均包括按鈕，兩個所述按鈕的外部分別滑動連接在其中一個所述防護柱的前后兩端內壁，所述按鈕的右側固定連接有限位板，兩個所述限位板的相近一側均固定連接有彈簧一。

10、作為上述技術方案的進一步描述：

11、兩個所述復位組件均包括固定桿，兩個所述固定桿的外部分別固定連接在所述支撐箱的前后兩端內壁，所述固定桿的外部套設有彈簧二。

12、作為上述技術方案的進一步描述：

13、所述l形板的外部滑動連接在所述固定塊的內壁，兩個所述固定塊的外部分別滑動連接在其中一個所述防護柱的前后兩端內壁。

14、作為上述技術方案的進一步描述：

15、所述受力板的內部滑動連接在所述固定桿的外部，所述受力板的底側滑動連接在所述支撐箱的內壁底側。

16、作為上述技術方案的進一步描述：

17、所述阻尼層的材質為橡膠阻尼板，所述隔音層的材質為聚氨酯泡沫，所述吸音層的材質為聚酯纖維。

18、本實用新型具有如下有益效果：

19、1、本實用新型中，通過防護柱、支撐板、散熱扇、過濾板、梯形柱、固定塊、按鈕等結構的配合使用下，可使得對空氣的雜質進行過濾，避免雜質摻雜著風吹到電機的內部，導致電機內部的部件受到磨損，同時還能夠對過濾板進行拆卸，從而便于對過濾板進行維修或是更換，繼而延長了電機和過濾板的使用壽命。

20、2、本實用新型中，通過支撐箱、阻尼器、梯形塊、受力板、固定桿、阻尼層、隔音層、吸音層等結構的配合使用下，可使得對振動和噪音進行吸收，改善工作環境的舒適度，減少噪音和振動對員工的干擾，繼而提高工作效率和生產質量。

技術特征：

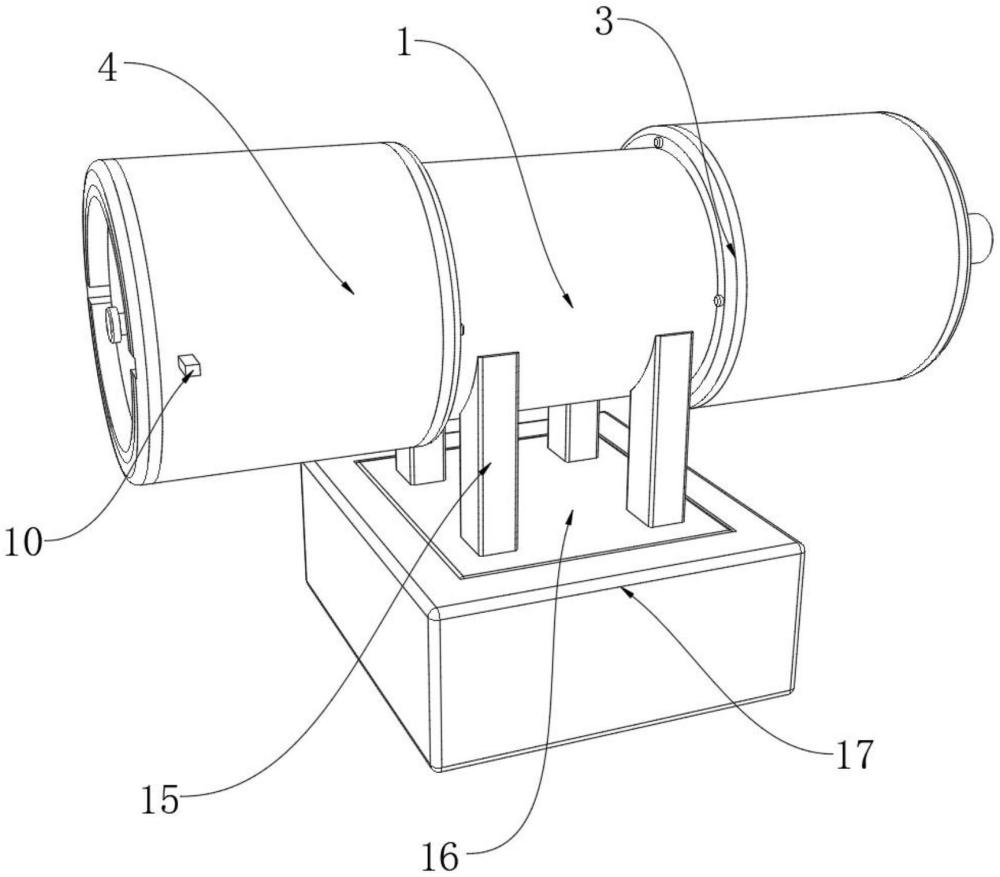

1.一種快速散熱型低噪低振動電機，包括套筒(1)，其特征在于：所述套筒(1)的內壁固定連接有電機殼體(2)，所述套筒(1)的外部左右兩端均固定連接有支撐環(3)，兩個所述支撐環(3)的相遠一側均固定連接有防護柱(4)，其中一個所述防護柱(4)的內壁固定連接有兩個支撐板(5)，其中一個所述防護柱(4)的左端滑動連接有過濾板(7)，所述過濾板(7)的左側固定連接有梯形柱(8)，所述過濾板(7)的前后兩側均固定連接有固定塊(9)，其中一個所述防護柱(4)的前后兩端均設置有滑動組件，兩個所述滑動組件的相近一側均固定連接有l形板(13)，其中一個所述防護柱(4)的左部前后兩端均開設有異形開口(14)，所述套筒(1)的底側四角均固定連接有支撐腿(15)，多個所述支撐腿(15)的底側固定連接有滑動板(16)，所述滑動板(16)的外部滑動連接有支撐箱(17)。

2.根據權利要求1所述的一種快速散熱型低噪低振動電機，其特征在于：所述支撐箱(17)的底端前后兩端均設置有復位組件，所述復位組件的左右兩端均滑動連接有受力板(20)，兩個所述支撐板(5)的相近一端中部設置有散熱扇(6)，所述滑動板(16)的底側左右兩端均固定連接有阻尼器(18)，所述滑動板(16)的底側左右兩端均固定連接有梯形塊(19)。

3.根據權利要求1所述的一種快速散熱型低噪低振動電機，其特征在于：所述套筒(1)的內部設置有阻尼層(23)，所述阻尼層(23)的內部設置有隔音層(24)，所述隔音層(24)的內部設置有吸音層(25)。

4.根據權利要求1所述的一種快速散熱型低噪低振動電機，其特征在于：兩個所述滑動組件均包括按鈕(10)，兩個所述按鈕(10)的外部分別滑動連接在其中一個所述防護柱(4)的前后兩端內壁，所述按鈕(10)的右側固定連接有限位板(11)，兩個所述限位板(11)的相近一側均固定連接有彈簧一(12)。

5.根據權利要求2所述的一種快速散熱型低噪低振動電機，其特征在于：兩個所述復位組件均包括固定桿(21)，兩個所述固定桿(21)的外部分別固定連接在所述支撐箱(17)的前后兩端內壁，所述固定桿(21)的外部套設有彈簧二(22)。

6.根據權利要求1所述的一種快速散熱型低噪低振動電機，其特征在于：所述l形板(13)的外部滑動連接在所述固定塊(9)的內壁，兩個所述固定塊(9)的外部分別滑動連接在其中一個所述防護柱(4)的前后兩端內壁。

7.根據權利要求5所述的一種快速散熱型低噪低振動電機，其特征在于：所述受力板(20)的內部滑動連接在所述固定桿(21)的外部，所述受力板(20)的底側滑動連接在所述支撐箱(17)的內壁底側。

8.根據權利要求3所述的一種快速散熱型低噪低振動電機，其特征在于：所述阻尼層(23)的材質為橡膠阻尼板，所述隔音層(24)的材質為聚氨酯泡沫，所述吸音層(25)的材質為聚酯纖維。

技術總結
本技術涉及電機散熱技術領域，公開了一種快速散熱型低噪低振動電機，包括套筒，所述套筒的內壁固定連接有電機殼體，所述套筒的外部左右兩端均固定連接有支撐環，兩個所述支撐環的相遠一側均固定連接有防護柱，其中一個所述防護柱的內壁固定連接有兩個支撐板，其中一個所述防護柱的左端滑動連接有過濾板，所述過濾板的左側固定連接有梯形柱，所述過濾板的前后兩側均固定連接有固定塊。本技術中，可使得對空氣的雜質進行過濾，避免雜質摻雜著風吹到電機的內部，導致電機內部的部件受到磨損，同時還能夠對過濾板進行拆卸，從而便于對過濾板進行維修或是更換，繼而延長了電機和過濾板的使用壽命。

技術研發人員：王鐵旦,朱紹杰,張明君
受保護的技術使用者：蘇州旺隆智能科技有限公司
技術研發日：20240425
技術公布日：2025/4/28
