本發明屬于電網用電安全，具體地說，涉及一種高低壓配電柜。

背景技術：

1、高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備，一般供電局、變電所都是用高壓開關柜，然后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜再到各個用電的配電盤，控制箱，開關箱，里面就是通過將一些開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。其中上述高壓開關柜的主要元件都具有其獨立的隔室，即：手車室、母線觸頭(母線室)、出線觸頭(出線室)、電纜室、儀表室。上述的手車室位于開關柜的前面中部，手車室內的手車式斷路器的母線上側觸頭插入開關柜后側上端的母線室，手車室內的手車式斷路器的母線下側觸頭插入開關柜后側下端的出線室，用于將母線觸頭和出線觸頭相互連接起來。

2、高低壓配電柜作為供電系統中重要的一環，其操作是否符合規范直接影響供電安全和操作員的人身安全。在進行檢修時，規定需要保持手車室保持關閉的情況下移動手車式斷路器，從而避免動觸頭和母線室的靜觸頭相互連接或遠離時產生高壓電弧傷擊中操作員，甚至造成電火花引發火災，造成大規模的用電安全事故。

3、為了解決該技術問題，相關技術人員設計出如cn220325106u所示的配電柜，通過其相應的鎖定結構，實現需要保持柜門關閉才能移動手車式斷路器。然而，該方案中在關閉柜門時需要保證柜門持續按在柜體上才能移動手車式斷路器，為此，具體操作時常需要兩個操作員，一個操作員將柜門抵靠在柜體上，另一個操作員進行手車式斷路器的移動，該操作所需的操作員較多，且進一步增加了相應的機械結構失效時可能造成的人員受傷數量，和因增加操作員可能增加的攜帶易燃物數量而可能造成的火情。

技術實現思路

1、針對現有技術的不足，本發明的目的在于提供一種高低壓配電柜，以解決上述背景技術中提到的保證柜門關閉下才能移動手車式斷路器的結構中，在關閉柜門時需要保證柜門持續抵接柜體的技術問題。

2、為實現前述發明目的，本發明采用的技術方案包括：

3、一種高低壓配電柜，包括限位機構，用于防止斷路器在柜門關閉前移動，還包括柜體、底板、滑座組件、柜門組件、傳動機構、鎖止機構和從動機構；

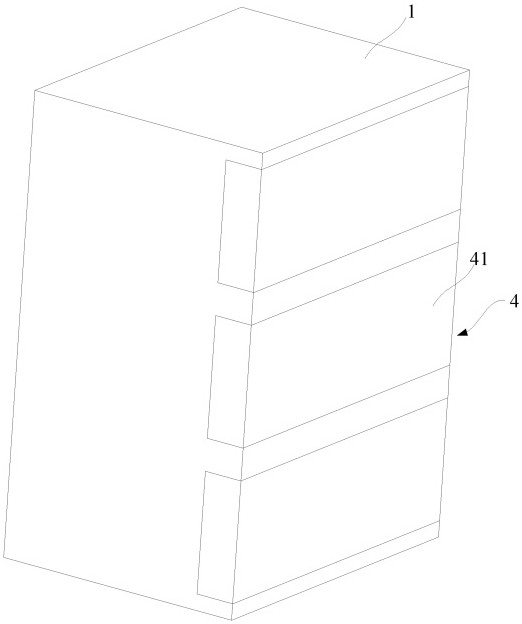

4、所述柜體上設有手車室，所述底板設于所述手車室內，所述滑座組件可滑動地設于所述底板上，所述柜門組件可轉動地設于所述手車室上；

5、所述傳動機構、所述鎖止機構和所述從動機構分別可轉動地設于所述柜體上，所述滑座組件的向外滑動能單向地通過所述傳動機構帶動所述鎖止機構正轉，進而使所述鎖止機構遠離所述柜門組件；

6、所述柜門組件向外轉動能單獨帶動所述從動機構轉動，即柜門組件向外轉動除從動機構轉動外鎖止機構保持靜止，所述柜門組件向內轉動能通過所述從動機構單向帶動所述鎖止機構反轉，使所述鎖止機構插入所述柜門內。

7、進一步地，所述傳動機構包括第一齒環和第一單向組件；所述第一齒環轉動連接于所述柜體上，所述滑座組件的滑動能帶動所述第一齒環轉動；所述第一齒環內側周向地設有若干棘齒，所述第一單向組件同軸地設于所述第一齒環內并轉動連接于所述柜體上，所述第一單向組件能單向帶動所述第一齒環轉動，所述第一單向組件的轉動能帶動所述鎖止機構的轉動。

8、進一步地，所述第一單向組件包括第一轉盤、第一棘爪、第一彈簧、第一連接桿和第一齒輪；所述第一轉盤轉動連接于所述第一齒環內并同軸，所述第一棘爪偏心地轉動連接于所述第一轉盤上，并通過所述第一彈簧和所述第一轉盤相連，所述第一棘爪能單向帶動所述第一齒環轉動；所述第一連桿一端同軸地固設于所述第一轉盤上，另一端同軸地固設有所述第一齒輪，所述第一齒輪能帶動所述鎖止機構轉動。

9、進一步地，所述鎖止機構包括絲杠、滾珠螺母、鎖塊組件、第二齒輪和第三齒輪；所述絲杠轉動連接于所述柜體上，所述滾珠軸承螺接于所述絲杠上，所述鎖塊組件設于所述滾珠軸螺母上，并能插入所述柜門組件內；所述第二齒輪和所述第三齒輪分別同軸地固設于所述絲杠上，所述第二齒輪和所述第一齒輪嚙合，所述第三齒輪能帶動所述從動機構轉動。應理解的是，絲杠優選地通過軸承設于柜體上，且為了增加安裝長度，可在柜體上增設相應的安裝槽。此外還應知悉的是，絲杠的正轉帶動滾珠螺母下降，絲杠的反轉帶動滾珠軸承上升。

10、進一步地，所述鎖塊組件包括連接桿、連接彈簧、鎖套和伸縮桿；所述連接桿一端固設于所述滾珠螺母上，另一端可升降地滑動連接有所述鎖套，所述鎖套通過所述連接彈簧和所述連接桿相連，所述鎖套能插入所述柜門組件內；所述伸縮桿一端固設于所述柜體上，另一端和所述連接桿相連。通過連接彈簧增加鎖塊組件的彈性余量，能使得鎖套在抬升時且未插入柜門組件內時保持壓縮余量并持續抵接柜門組件，直至插入柜門組件內。

11、進一步地，所述從動機構包括長條內齒環、從動齒條、不完全齒環和第二單向組件；所述長條內齒環滑動連接于所述柜體上，所述從動齒條固設于所述長條內齒環的外側，并和所述第二齒輪嚙合；所述長條內齒環的兩內直面相對地設有若干輪齒，所述不完全齒環轉動連接于所述柜體上并位于所述長條內齒環內，所述不完全齒環能先后分別和所述長條內齒環的兩內側輪齒嚙合；即不完全齒環的轉動能帶動所述長條內齒環直線往復運動。所述不完全內齒環內周向地設有若干棘齒，所述第二單向組件同軸地設于所述不完全齒環內并轉動連接于所述柜體上，所述第二單向組件能單向第帶動所述不完全齒環轉動，所述柜門組件的轉動能帶動所述第二單向組件轉動。

12、進一步地，所述第二單向組件包括第二轉盤、第二棘爪、第二彈簧、第二連接桿、從動盤和從動桿；所述第二轉盤轉動連接于所述不完全齒環內并同軸，所述第二棘爪偏心地轉動連接于所述第二轉盤上，并通過所述第二彈簧和所述第二轉盤相連，所述第二棘爪能單向帶動所述不完全齒環轉動；所述第二連桿一端同軸地固設于所述第二轉盤上，另一端同軸地固設有所述從動盤，所述從動桿設有若干個并周向地固設于所述從動盤上，所述從動盤的轉動能帶動所述柜門組件滑動。

13、進一步地，所述柜門組件包括柜門本體、柜門連桿和驅動桿；所述柜門本體轉動連接于所述柜體上，所述柜門連桿固設于所述柜門上，所述驅動桿設有多個并固設于所述柜門連桿上，所述驅動桿能隨所述柜門本體的轉動帶動所述從動桿轉動；所述柜門本體上設有避讓槽，所述避讓槽內設有所述限位槽，所述鎖套能插入所述限位槽內。

14、進一步地，所述滑座組件包括滑座本體和驅動齒條，所述滑座本體滑動連接于所述底板上，所述驅動齒條固設于所述滑座本體上，并能帶動所述傳動機構轉動。

15、與現有技術相比，本發明的優點包括：

16、本技術中，通過傳動機構、鎖止機構和從動機構之間的傳動關系，使得滑座組件外滑即解除對柜門組件的限制，柜門組件即可向外轉動；柜門組件向外打開時不影響鎖止機構的位置；柜門組件向內轉動時即能帶動鎖止機構正轉，實現對柜門的鎖止，且向內關門的過程中不會帶動傳動機構的轉動進而不會帶動滑座移動。由此，使得關閉手車室時向內轉動到底即得到關閉，無需關閉時使柜門組件抵住柜體。
