本公開涉及電纜提升設備,具體地,涉及一種電纜提升裝置和電纜井。
背景技術:
1、在現有技術中,出于安全隔離和對電纜的保護考慮,電纜通常布設在地下的電纜溝內,并通過電纜井引至地面與開關柜連接,在對開關柜進行檢修或試驗時,通常需要將電纜的連接頭從開關柜拆下,拆下的電纜會因為重力而下沉,而電纜(尤其是高壓電纜)的重量通常較大,在需要將電纜的連接頭重新與開關柜連接時,工作人員需要先費力將電纜向上提升,才能將電纜的連接頭連接至開關柜。并且,在開關柜與電纜連接的情況下,電纜會因自身受到的重力對開關柜的電連接結構(如母排)向下牽扯,容易造成開關柜的電連接結構損壞。
技術實現思路
1、本公開的目的是提供一種電纜提升裝置和電纜井,使用該電纜提升裝置能夠將電纜井內的電纜提升并使電纜保持在被提升后的位置,以方便工作人員在對開關柜進行檢修或試驗時將電纜的連接頭連接至開關柜,并且,在開關柜與電纜連接的情況下,降低電纜因自身受到的重力對開關柜的電連接結構向下牽扯的力。

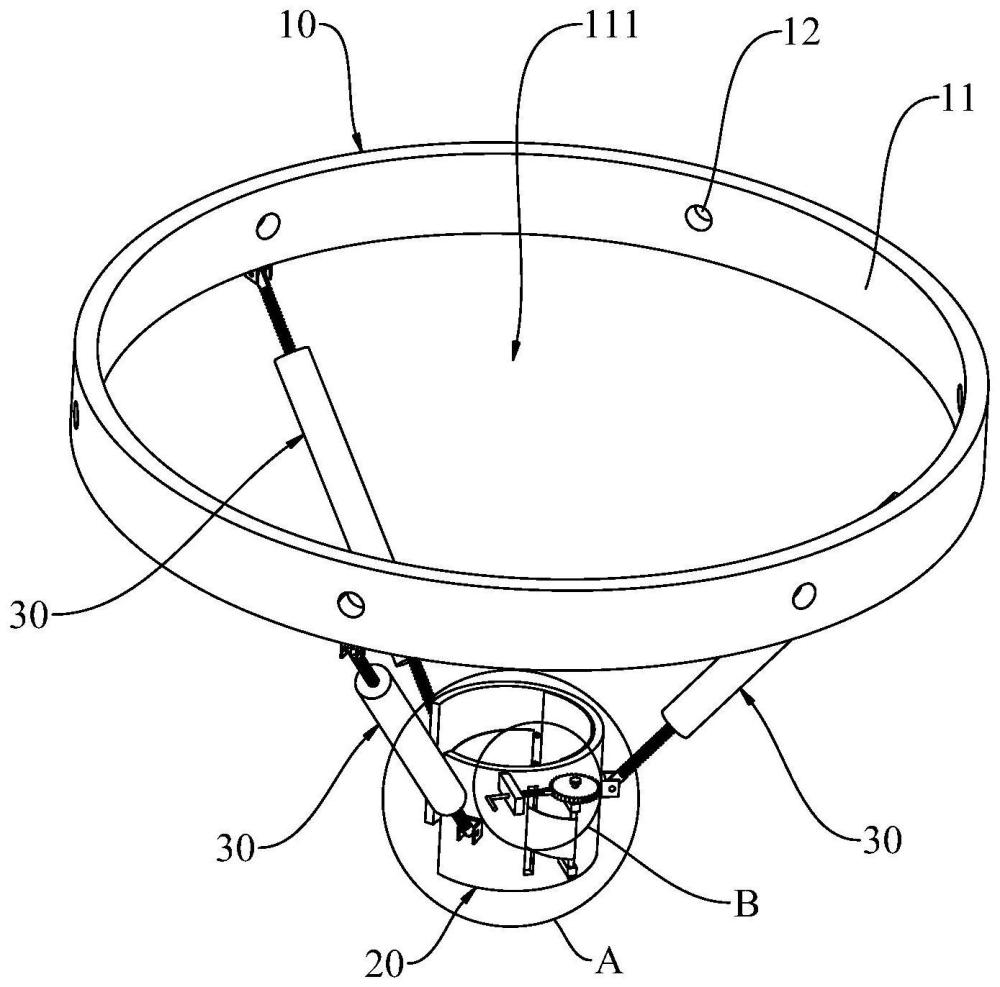

2、為了實現上述目的,根據本公開的一個方面,提供一種電纜提升裝置,包括:
3、安裝結構,用于安裝在電纜井的井壁上;
4、電纜連接結構,用于與電纜連接;
5、升降機構,包括第一螺桿、第二螺桿以及調節套管,所述調節套管的一端形成有第一內螺紋,所述調節套管另一端形成有與所述第一內螺紋的旋向相反的第二內螺紋,所述第一螺桿的第一端與所述第一內螺紋螺紋連接,所述第一螺桿的第二端與所述安裝結構鉸接,所述第二螺桿的第一端與所述第二內螺紋螺紋連接,所述第二螺桿的第二端與所述電纜連接結構鉸接。
6、可選地,所述電纜連接結構具有用于沿豎直方向延伸的電纜夾持孔,所述電纜夾持孔能夠供所述電纜沿豎直方向穿過所述電纜連接結構,所述升降機構為多個,多個所述升降機構環繞所述電纜夾持孔的軸線間隔設置。
7、可選地,所述安裝結構包括環形件、設置在所述環形件上的多個安裝部以及設置在所述環形件上的多個第一鉸接座;
8、所述環形件內側的通孔能夠供所述電纜穿過,多個安裝部沿所述環形件的周向間隔設置在所述環形件上,且多個所述安裝部均用于與所述井壁連接;
9、多個所述第一鉸接座與沿所述環形件的周向間隔設置,多個第一鉸接座與多個升降機構一一對應設置,每個所述升降機構的第一螺桿的第一端均與對應的第一鉸接座鉸接。
10、可選地,所述電纜連接結構包括夾持件、夾持帶、收卷輥以及鎖定機構;
11、所述夾持件具有過線缺口和與所述過線缺口連通的容線槽,所述過線缺口用于供所述電纜進入所述容線槽內,所述夾持件具有所述夾持帶的第一端連接于所述收卷輥,所述夾持帶的第二端可拆卸地連接于所述夾持件,所述夾持帶能夠與所述容線槽共同圍成用于夾持所述電纜的電纜夾持孔;
12、所述收卷輥可轉動地安裝于所述夾持件,所述收卷輥能夠沿第一轉動方向轉動并將所述夾持帶卷收在所述收卷輥上,以使所述夾持帶與所述夾持件能夠共同夾持所述電纜;
13、所述鎖定機構安裝于所述夾持件,所述鎖定機構構造為能夠限制所述收卷輥沿與所述第一轉動方向相反的第二轉動方向轉動。
14、可選地,所述容線槽形成為弧形槽。
15、可選地,所述電纜連接結構還包括龍蝦扣和連接環,所述龍蝦扣和所述連接環中的一者設置在所述夾持帶的第二端,所述龍蝦扣和所述連接環中的另一者設置在所述夾持件上并位于所述容線槽內。
16、可選地,所述夾持件上設置有多個間隔設置的第二鉸接座,每個所述升降機構的第二螺桿的第二端與對應的第二鉸接座鉸接。
17、可選地,所述第二鉸接座為三個,三個所述第二鉸接座的連線為等邊三角形。
18、可選地,所述鎖定機構為棘輪機構,所述棘輪機構包括棘輪、棘爪、彈簧、導向桿以及導向凸塊;
19、所述導向凸塊安裝于所述夾持件,所述導向凸塊上形成有導向孔,所述導向桿沿所述導向孔的延伸方向可移動地穿設于所述導向孔,所述棘爪連接于所述導向桿并用于與所述棘輪配合,所述棘輪套設在所述收卷輥上,所述彈簧連接在所述棘爪與所述導向凸塊之間。
20、根據本公開的另一個方面,提供一種電纜井,包括井壁和上述的電纜提升裝置,所述電纜提升裝置的安裝結構與所述井壁連接。
21、在完成電纜的布設后,可以通過轉動調節套管提升電纜,使得電纜位于電纜連接結構與開關柜之間的部分在電纜與開關柜連接后可以處于松弛狀態(即非張緊狀態),從而減小電纜對開關柜的牽扯力,避免開關柜與電纜連接的電連接結構(如母排)損壞。并且,由于第一螺桿可以與第一內螺紋自鎖,且第二螺桿可以與第二內螺紋自鎖,可以在轉動調節套管后使電纜保持在此高度,因此,在對開關柜進行試驗或檢修時,電纜提升裝置可以保持從開關柜拆下的電纜的高度,避免電纜因受到重力而向遠離開關柜的方向下沉,從而可以方便工作人員將電纜的連接頭連接至開關柜。
22、本公開的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。
1.一種電纜提升裝置,其特征在于,包括:
2.根據權利要求1所述的電纜提升裝置,其特征在于,所述電纜連接結構具有用于沿豎直方向延伸的電纜夾持孔,所述電纜夾持孔能夠供所述電纜沿豎直方向穿過所述電纜連接結構,所述升降機構為多個,多個所述升降機構環繞所述電纜夾持孔的軸線間隔設置。
3.根據權利要求2所述的電纜提升裝置,其特征在于,所述安裝結構包括環形件、設置在所述環形件上的多個安裝部以及設置在所述環形件上的多個第一鉸接座;
4.根據權利要求1-3中任一項所述的電纜提升裝置,其特征在于,所述電纜連接結構包括夾持件、夾持帶、收卷輥以及鎖定機構;
5.根據權利要求4所述的電纜提升裝置,其特征在于,所述容線槽形成為弧形槽。
6.根據權利要求4所述的電纜提升裝置,其特征在于,所述電纜連接結構還包括龍蝦扣和連接環,所述龍蝦扣和所述連接環中的一者設置在所述夾持帶的第二端,所述龍蝦扣和所述連接環中的另一者設置在所述夾持件上并位于所述容線槽內。
7.根據權利要求4所述的電纜提升裝置,其特征在于,所述夾持件上設置有多個間隔設置的第二鉸接座,每個所述升降機構的第二螺桿的第二端與對應的第二鉸接座鉸接。
8.根據權利要求7所述的電纜提升裝置,其特征在于,所述第二鉸接座為三個,三個所述第二鉸接座的連線為等邊三角形。
9.根據權利要求4所述的電纜提升裝置,其特征在于,所述鎖定機構為棘輪機構,所述棘輪機構包括棘輪、棘爪、彈簧、導向桿以及導向凸塊;
10.一種電纜井,其特征在于,包括井壁和權利要求1-9中任一項所述的電纜提升裝置,所述電纜提升裝置的安裝結構與所述井壁連接。
