本技術涉及風冷式永磁電機，特別是涉及一種風冷式永磁電機。

背景技術：

1、風冷式永磁電機是以永磁體提供勵磁，使電動機結構較為簡單，降低了加工和裝配費用，且省去了容易出問題的集電環和電刷，提高了電動機運行的可靠性，同時風冷式永磁電機可以通過風冷的方式將電機內部的熱量帶走。

2、如授權公告號為cn210469038u的實用新型所公開的一種新型風冷式永磁同步電機，包括轉子、定子和編碼器，所述的定子的內端面與轉接板的內端面固連，轉接板軸向中心開設有軸孔，并且轉接板的內端面上開設有一腔體，轉接板的腔體內置有與轉子同軸設置的離心散熱風扇，所述的定子外殼上設置有若干個軸向進風的進風孔，進風孔與腔體相通，所述腔體的側壁上設置有出風口；本實用新型在電機結構中增加了離心散熱風扇，在電機中形成定子外殼進氣，轉接板出氣的氣流循環方案，使得氣流有效接觸了電機的發熱部件，從而有效控制了電機溫升；另外本實用新型同時對電機內部結構進行了改進，減少了電機的振動源，提升了電機運轉的平穩度，然而該裝置在使用時，空氣中的灰塵會通過進風孔進入到腔體內，甚至會附著在轉子表面，影響電機的正常運行。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供一種風冷式永磁電機，能解決然而該裝置在使用時，空氣中的灰塵會通過進風孔進入到腔體內，甚至會附著在轉子表面，影響電機的正常運行的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種風冷式永磁電機，包括編碼器、定子以及連接盒，所述定子上開設有一對進氣孔，所述定子上開設有四個第一限位槽，所述第一限位槽內可放入第一防塵板兩側的第一限位塊，所述定子上固定連接有四個第一螺紋桿，所述第一螺紋桿上螺紋連接有第一壓板，所述連接盒上端開設有出氣孔，且所述連接盒上端開設有一對第二限位槽，所述第二限位槽內可放入第二防塵板兩側的第二限位塊，所述連接盒上端固定連接有一對第二螺紋桿，所述第二螺紋桿上螺紋連接有第二壓板。

3、作為本實用新型的一種優選技術方案，所述第一限位塊可與第一限位槽緊密貼合接觸，所述第一防塵板的外壁可與進氣孔內壁緊密貼合接觸。

4、作為本實用新型的一種優選技術方案，所述第二限位塊可與第二限位槽緊密貼合接觸，所述第二防塵板的外壁可與出氣孔的內壁緊密貼合接觸。

5、作為本實用新型的一種優選技術方案，所述編碼器的中心位置處設置有軸體，所述軸體一端貫穿定子和連接盒并與設備連接。

6、作為本實用新型的一種優選技術方案，所述軸體上固定設置有轉子，所述轉子位于定子和連接盒的內部。

7、作為本實用新型的一種優選技術方案，所述軸體上固定設置有風扇葉片，所述風扇葉片位于出氣孔的下方。

8、與現有技術相比，本實用新型能達到的有益效果是：通過第一防塵板和第二防塵板可以使該裝置無論是在工作狀態下還是非工作狀態下都可以很好的防止灰塵進入裝置，避免灰塵進入并附著在轉子表面，影響電機的正常運行，同時第一防塵板和第二防塵板可以很好的拆卸下來進行清潔和更換。

技術特征：

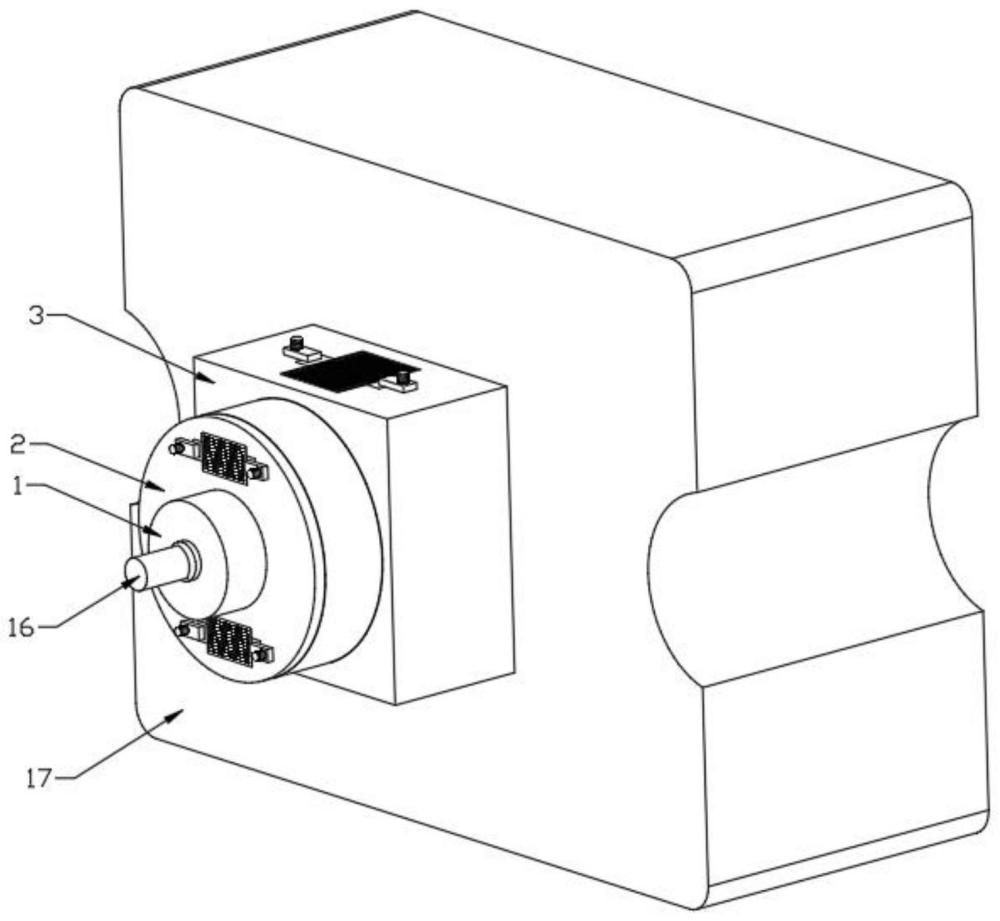

1.一種風冷式永磁電機，包括編碼器(1)、定子(2)以及連接盒(3)，其特征在于：所述定子(2)上開設有一對進氣孔(4)，所述定子(2)上開設有四個第一限位槽(5)，所述第一限位槽(5)內可放入第一防塵板(6)兩側的第一限位塊(7)，所述定子(2)上固定連接有四個第一螺紋桿(8)，所述第一螺紋桿(8)上螺紋連接有第一壓板(9)，所述連接盒(3)上端開設有出氣孔(10)，且所述連接盒(3)上端開設有一對第二限位槽(11)，所述第二限位槽(11)內可放入第二防塵板(12)兩側的第二限位塊(13)，所述連接盒(3)上端固定連接有一對第二螺紋桿(14)，所述第二螺紋桿(14)上螺紋連接有第二壓板(15)。

2.根據權利要求1所述的一種風冷式永磁電機，其特征在于：所述第一限位塊(7)可與第一限位槽(5)緊密貼合接觸，所述第一防塵板(6)的外壁可與進氣孔(4)內壁緊密貼合接觸。

3.根據權利要求1所述的一種風冷式永磁電機，其特征在于：所述第二限位塊(13)可與第二限位槽(11)緊密貼合接觸，所述第二防塵板(12)的外壁可與出氣孔(10)的內壁緊密貼合接觸。

4.根據權利要求1所述的一種風冷式永磁電機，其特征在于：所述編碼器(1)的中心位置處設置有軸體(16)，所述軸體(16)一端貫穿定子(2)和連接盒(3)并與設備(17)連接。

5.根據權利要求4所述的一種風冷式永磁電機，其特征在于：所述軸體(16)上固定設置有轉子(18)，所述轉子(18)位于定子(2)和連接盒(3)的內部。

6.根據權利要求5所述的一種風冷式永磁電機，其特征在于：所述軸體(16)上固定設置有風扇葉片(19)，所述風扇葉片(19)位于出氣孔(10)的下方。

技術總結
本技術公開了一種風冷式永磁電機，包括編碼器、定子以及連接盒，所述定子上開設有一對進氣孔，所述定子上開設有四個第一限位槽，所述第一限位槽內可放入第一防塵板兩側的第一限位塊，所述定子上固定連接有四個第一螺紋桿，所述第一螺紋上螺紋連接有第一壓板，所述連接盒上端開設有出氣孔，且所述連接盒上端開設有一對第二限位槽，所述第二限位槽內可放入第二防塵板兩側的第二限位塊，所述連接盒上端固定連接有一對第二螺紋桿，所述第二螺紋桿上螺紋連接有第二壓板，通過該裝置可以避免灰塵進入并附著在轉子表面，影響電機的正常運行，同時第一防塵板和第二防塵板可以很好的拆卸下來進行清潔和更換。

技術研發人員：韋紅雨
受保護的技術使用者：河南協濟貿易有限公司
技術研發日：20240426
技術公布日：2025/4/28
