本技術屬于直流無刷變頻電機，具體涉及一種臺式煙機用直流無刷變頻電機。

背景技術：

1、隨著生活品質的提升，桌面臺式油煙機在家庭廚房中的應用越來越廣泛。然而，傳統的油煙機電機結構較為簡單，集成度不高，尺寸較大，從而安裝時占用空間較大。

2、因此，針對上述問題，予以進一步改進。

技術實現思路

1、本實用新型的主要目的在于提供一種臺式煙機用直流無刷變頻電機，其通過安裝模塊、驅動模塊和控制模塊進行聯動，將控制模塊和驅動模塊集成于安裝模塊，具有集成度高、結構穩定和占用空間小等優點。

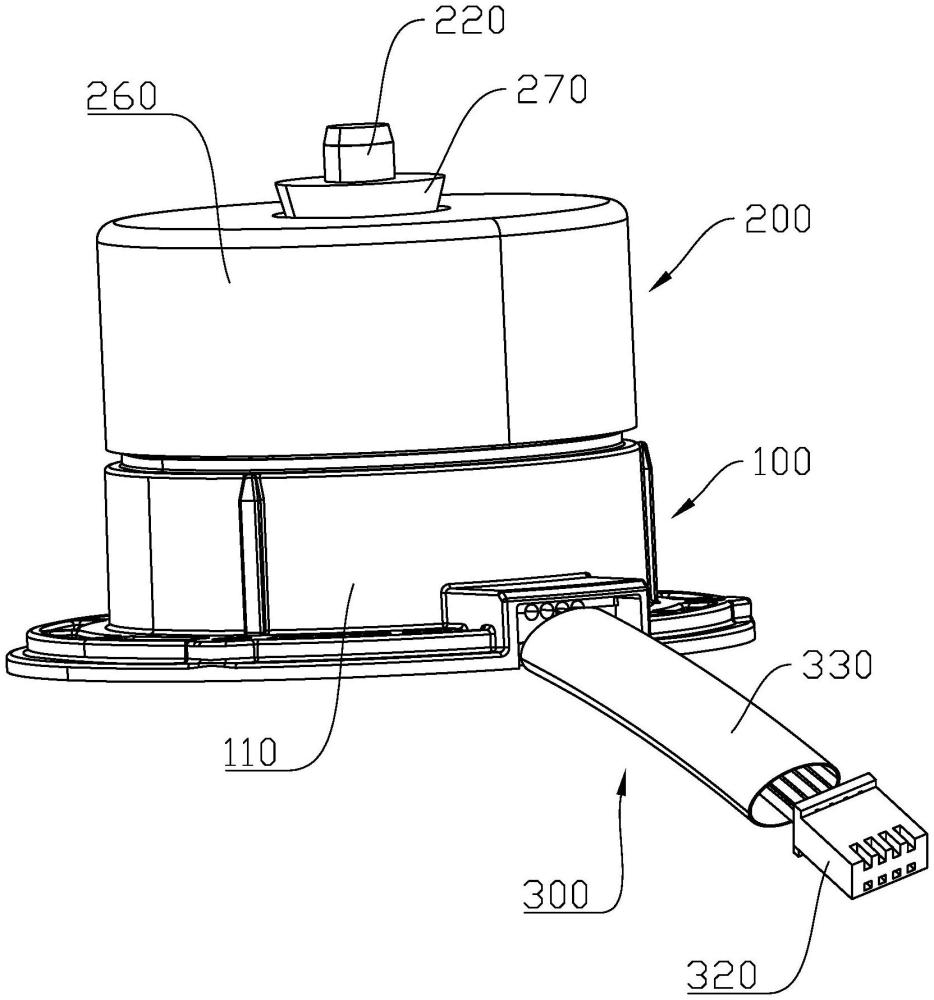

2、為達到以上目的，本實用新型提供一種臺式煙機用直流無刷變頻電機，包括安裝模塊、驅動模塊和控制模塊，所述驅動模塊和所述控制模塊均安裝于所述安裝模塊，其中：

3、所述安裝模塊包括支架、密封圈和支架底板，所述支架包括一體成型的第一組件和第二組件，所述第一組件的內部設有第一容納腔并且所述第二組件的內部設有第二容納腔，所述第一容納腔和所述第二容納腔連通；所述第一容納腔設有第一軸承放置區和第二軸承放置區，所述支架底板固定安裝于所述第二組件遠離所述第一組件的一側并且所述密封圈位于所述支架底板和所述第二組件之間；

4、所述驅動模塊包括定子鐵芯、轉軸、磁環、第一軸承和第二軸承，所述定子鐵芯套接于所述第一組件并且所述磁環包圍所述定子鐵芯，所述轉軸的第一端位于所述第二容納腔并且所述轉軸的第二端貫穿所述第一容納腔，所述第一軸承安裝于所述第一軸承放置區并且所述第二軸承安裝于所述第二軸承放置區，所述第一軸承和所述第二軸承均套接于所述轉軸；

5、所述驅動模塊還包括外殼和軸套，所述磁環固定安裝于所述外殼的內壁，所述轉軸的第二端貫穿所述外殼，所述軸套的內側壁套接固定于所述轉軸的第二端并且軸套的外側壁與所述外殼固定連接；

6、所述控制模塊包括控制板和連接線束，所述控制板內置于所述第二容納腔，所述連接線束的一端與所述控制板電性連接。

7、作為上述技術方案的進一步優選的技術方案，所述第一組件的外壁設有若干安裝凸條并且所述定子鐵芯的內壁設有若干安裝凹槽，所述安裝凸塊安裝于所述安裝凹槽。

8、作為上述技術方案的進一步優選的技術方案，所述第二組件設有線束安裝端和壓線板，所述連接線束的一端安裝于線束安裝端和所述壓線板之間。

9、作為上述技術方案的進一步優選的技術方案，所述連接線束套接有熱縮管。

10、作為上述技術方案的進一步優選的技術方案，所述第二組件設有若干連接孔(用于對整個電機進行安裝固定)。

技術特征：

1.一種臺式煙機用直流無刷變頻電機，其特征在于，包括安裝模塊、驅動模塊和控制模塊，所述驅動模塊和所述控制模塊均安裝于所述安裝模塊，其中：

2.根據權利要求1所述的一種臺式煙機用直流無刷變頻電機，其特征在于，所述第一組件的外壁設有若干安裝凸條并且所述定子鐵芯的內壁設有若干安裝凹槽，所述安裝凸條安裝于所述安裝凹槽。

3.根據權利要求2所述的一種臺式煙機用直流無刷變頻電機，其特征在于，所述第二組件設有線束安裝端和壓線板，所述連接線束的一端安裝于線束安裝端和所述壓線板之間。

4.根據權利要求3所述的一種臺式煙機用直流無刷變頻電機，其特征在于，所述連接線束套接有熱縮管。

5.根據權利要求4所述的一種臺式煙機用直流無刷變頻電機，其特征在于，所述第二組件設有若干連接孔。

技術總結
本技術公開了一種臺式煙機用直流無刷變頻電機，包括安裝模塊、驅動模塊和控制模塊，所述驅動模塊和所述控制模塊均安裝于所述安裝模塊，所述安裝模塊包括支架、密封圈和支架底板，所述支架包括一體成型的第一組件和第二組件，所述第一組件的內部設有第一容納腔并且所述第二組件的內部設有第二容納腔。本技術公開的一種臺式煙機用直流無刷變頻電機，其通過安裝模塊、驅動模塊和控制模塊進行聯動，將控制模塊和驅動模塊集成于安裝模塊，具有集成度高、結構穩定和占用空間小等優點。

技術研發人員：李勇,李雪芬,周健,肖志全
受保護的技術使用者：嘉興泛達思節能技術有限公司
技術研發日：20240614
技術公布日：2025/4/28
