本技術涉及海纜應用設備領域，具體為一種海纜敷檢修設備。

背景技術：

1、在海纜敷設或者檢修收纜過程中，海纜需要經歷由船體向海水方向移動或者由海水向船體方向移動的過程，而船體與海底存在高度差，故而在海纜敷設或者檢修收纜過程中，海纜需要經過被彎曲的過程，因此會使用彎曲限制器限制海纜在裝置中的彎曲程度,防止海纜在敷設過程中被過度彎曲而損壞。

2、但是針對不同直徑的海纜，其安全彎曲直徑不同，而現有的彎曲限制器彎曲度固定，不可調整，不便使用，同時，船舶在行駛過程中，會由于風浪導致偏移，且不便于立即對其方位進行調整，從而易使海纜敷設歪斜。

3、為此，我們提出了一種海纜敷檢修設備。

技術實現思路

1、本實用新型提出一種海纜敷檢修設備。

2、為實現上述目的，本實用新型提供如下技術方案：一種海纜敷檢修設備，包括底板，所述底板上表面的一端固定連接有安裝組件，所述安裝組件的一側固定連接有調節組件，所述底板上表面的兩側均固定連接有伸縮組件，所述伸縮組件的頂端固定連接有放置組件，所述放置組件外表面的上部滑動連接有壓蓋組件；

3、所述調節組件包括受力塊，所述受力塊的一側固定連接于安裝組件的一側，所述受力塊的正表面固定安裝有驅動電機，所述驅動電機的輸出端花鍵連接有傳動桿，所述傳動桿的一端固定連接有螺紋桿，所述螺紋桿的外表面螺紋連接有限位塊，所述限位塊的一端固定連接有限位環。

4、優選的，所述安裝組件包括固定塊，所述固定塊的下表面固定連接于底板上表面的一端，所述固定塊的正表面固定連接有安裝桿，所述固定塊的背面固定連接有方位傳感器；(對應結構的有益效果)。

5、優選的，所述伸縮組件包括外桿，所述外桿的底端固定連接于底板上表面的一側，所述外桿的頂端插接有內桿，所述外桿的外表面螺紋連接有螺栓，所述內桿外表面開設有若干個與螺栓相適配的螺孔；(對應結構的有益效果)。

6、優選的，所述放置組件包括頂板，所述頂板的下表面固定連接于內桿的頂端，所述頂板上表面的兩端均固定連接有立桿，所述立桿外表面的底端固定連接有固定環，所述固定環外表面的一側轉動連接有第一轉桿；(對應結構的有益效果)。

7、優選的，所述壓蓋組件包括滑動環，所述滑動環的內部滑動連接于立桿外表面的上部，所述滑動環外表面的一側轉動連接有第二轉桿，所述滑動環外表面的另一側螺紋連接有連接栓；(對應結構的有益效果)。

8、優選的，所述底板的兩側均固定連接有延伸板，所述延伸板的上表面螺紋連接有固定栓；(對應結構的有益效果)。

9、優選的，所述安裝桿的正表面開設有滑動槽，所述滑動槽與限位塊相適配；(對應結構的有益效果)。

10、與現有技術相比，本實用新型的有益效果是：

11、一、本實用新型通過設置的安裝組件和調節組件，方位傳感器安裝在固定塊背面，調節其方向正對海纜鋪設方向，當其檢測到方位偏斜后，將信號同時傳傳導給控制室及驅動電機，驅動電機即時啟動，通過傳動桿帶動螺紋桿轉動，限位塊在安裝桿的限位下，左右滑動，通過限位環對海纜的位置進行校正，避免海纜敷設歪斜，同時，給控制室留存時間，方便其對船體方位進行調整。

12、二、本實用新型通過設置的伸縮組件、放置組件和壓蓋組件，將海纜架設在第一轉桿上方，頂板增加其下方的支撐力，且立桿外表面的上部開設有若干個與連接栓相適配的螺紋槽，再將滑動環滑接至立桿外表面的合適位置，將連接栓螺紋連接于對應的螺紋槽內部，使第二轉桿對海纜上方進行壓蓋，便于對不同直徑的海纜架設位置進行固定，隨后調節外桿和內桿至合適的高度，將螺栓擰進對應的螺孔內部進行固定，從而使海纜處于合適的彎曲弧度，便于使不同直徑的海纜保持安全的彎曲度。

技術特征：

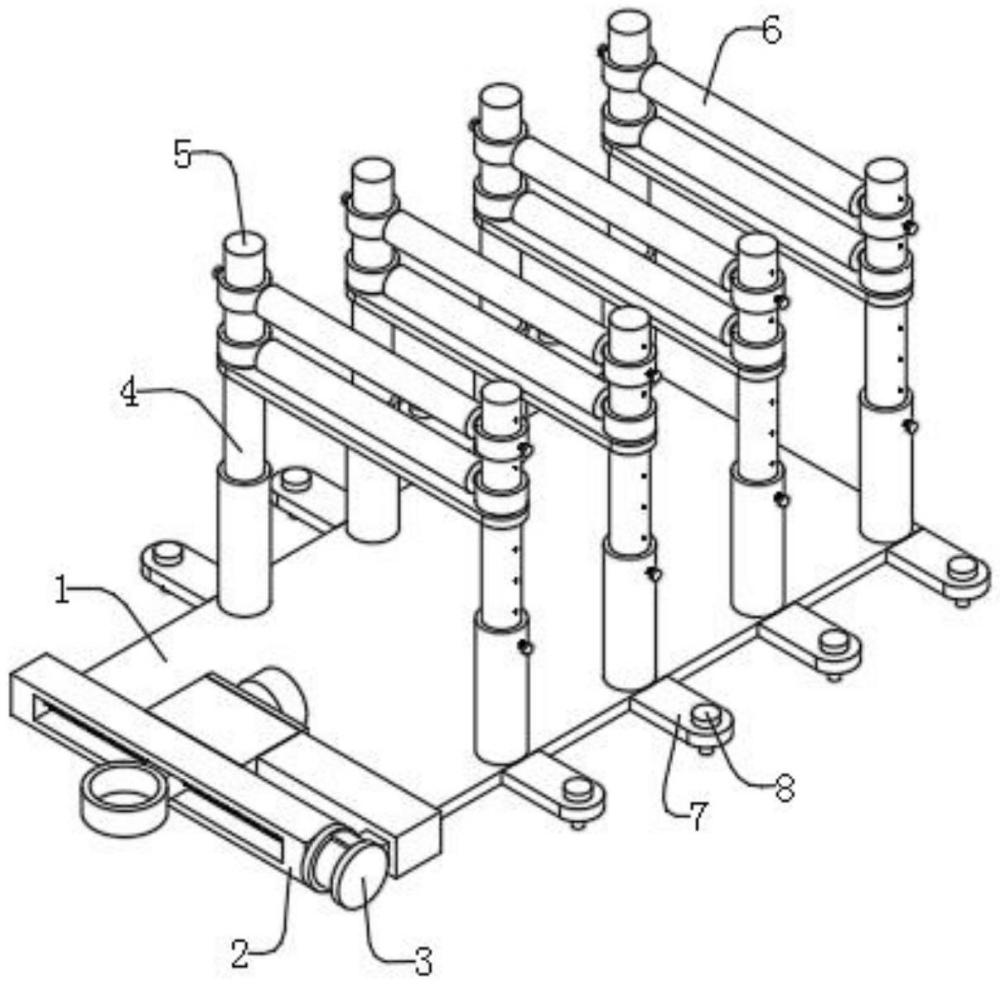

1.一種海纜敷檢修設備，其特征在于：包括底板(1)，所述底板(1)上表面的一端固定連接有安裝組件(2)，所述安裝組件(2)的一側固定連接有調節組件(3)，所述底板(1)上表面的兩側均固定連接有伸縮組件(4)，所述伸縮組件(4)的頂端固定連接有放置組件(5)，所述放置組件(5)外表面的上部滑動連接有壓蓋組件(6)；

2.根據權利要求1所述的一種海纜敷檢修設備，其特征在于：所述安裝組件(2)包括固定塊(201)，所述固定塊(201)的下表面固定連接于底板(1)上表面的一端，所述固定塊(201)的正表面固定連接有安裝桿(202)，所述固定塊(201)的背面固定連接有方位傳感器(203)。

3.根據權利要求1所述的一種海纜敷檢修設備，其特征在于：所述伸縮組件(4)包括外桿(401)，所述外桿(401)的底端固定連接于底板(1)上表面的一側，所述外桿(401)的頂端插接有內桿(402)，所述外桿(401)的外表面螺紋連接有螺栓(403)，所述內桿(402)外表面開設有若干個與螺栓(403)相適配的螺孔。

4.根據權利要求1所述的一種海纜敷檢修設備，其特征在于：所述放置組件(5)包括頂板(501)，所述頂板(501)的下表面固定連接于內桿(402)的頂端，所述頂板(501)上表面的兩端均固定連接有立桿(502)，所述立桿(502)外表面的底端固定連接有固定環(503)，所述固定環(503)外表面的一側轉動連接有第一轉桿(504)。

5.根據權利要求1所述的一種海纜敷檢修設備，其特征在于：所述壓蓋組件(6)包括滑動環(601)，所述滑動環(601)的內部滑動連接于立桿(502)外表面的上部，所述滑動環(601)外表面的一側轉動連接有第二轉桿(602)，所述滑動環(601)外表面的另一側螺紋連接有連接栓(603)。

6.根據權利要求1所述的一種海纜敷檢修設備，其特征在于：所述底板(1)的兩側均固定連接有延伸板(7)，所述延伸板(7)的上表面螺紋連接有固定栓(8)。

7.根據權利要求2所述的一種海纜敷檢修設備，其特征在于：所述安裝桿(202)的正表面開設有滑動槽，所述滑動槽與限位塊(305)相適配。

技術總結
本技術公開了一種海纜敷檢修設備，涉及海纜應用設備領域，包括底板，所述底板上表面的一端固定連接有安裝組件，所述安裝組件的一側固定連接有調節組件，所述底板上表面的兩側均固定連接有伸縮組件，所述伸縮組件的頂端固定連接有放置組件，所述放置組件外表面的上部滑動連接有壓蓋組件，本技術通過設置的安裝組件和調節組件，方位傳感器安裝在固定塊背面，調節其方向正對海纜鋪設方向，當其檢測到方位偏斜后，將信號同時傳傳導給控制室及驅動電機，驅動電機即時啟動，通過傳動桿帶動螺紋桿轉動，限位塊在安裝桿的限位下，左右滑動，通過限位環對海纜的位置進行校正，避免海纜敷設歪斜，同時，給控制室留存時間。
