本技術涉及扣頭壓緊結構，具體的，涉及一種扣頭壓緊結構。

背景技術：

1、同軸線是智能終端中用于傳輸電信號的線材，目前視頻信號進行傳輸?shù)耐瑫r還需將供電信號以及控制信號同時進行傳輸，現有的視頻信號處理技術主要采用同軸線的信號傳輸，以實現供電、視頻信號以及控制信號傳輸?shù)耐瑫r進行，達到簡化布局的目的，在安裝同軸線時，常會采用固定同軸線兩端扣頭壓緊的方式，使同軸線固定在設備上，并確保在理線過程中，兩端扣點不會意外被拉起來，但壓緊設備在對扣頭壓緊時，其接觸面多次扣頭接觸，使其表面會產生磨損，從而需要進行更換，而現有的設備中，壓緊設備的壓頭通常與壓板相互固定，在需要更換壓頭時需要將壓板也一同更換，從而使得壓板浪費，進一步造成了資源的浪費且增加了成本。

技術實現思路

1、本實用新型提出一種扣頭壓緊結構，解決了相關技術中的一種扣頭壓緊結構問題。

2、本實用新型的技術方案如下：一種扣頭壓緊結構，包括滑軌和弧形板，所述滑軌設置有兩條，兩個所述滑軌向背面均滑動連接有電動氣缸，所述電動氣缸活動端連接固定有壓板，所述壓板的端部下表面設置有壓持組件，所述壓持組件上表面連接固定有卡塊，所述卡塊上兩平行側面偏上位置均開設有空腔，所述空腔內連接固定有第二彈簧，所述第二彈簧的另一端連接固定有弧形塊，所述壓板端部上表面開設有矩形槽，所述卡塊安插在矩形槽內，所述弧形板下表面與壓板相貼合。

3、進一步地，所述壓持組件包括壓持塊，所述壓持塊上表面與卡塊連接固定，所述壓持塊下表面開設有弧形槽，所述壓持塊下表面垂直于弧形槽開設有滑槽，所述滑槽內連接固定有第一彈簧，所述第一彈簧的另一端連接固定有限位塊，所述限位塊與壓持塊滑動接觸。

4、進一步地，所述限位塊下表面粘連有防滑墊，所述防滑墊下表面加工為弧形結構。

5、進一步地，所述空腔內連接固定有柱筒，所述柱筒內滑動連接有滑動板，所述滑動板上連接固定有柱桿，所述柱桿背離滑動板的一端貫穿柱筒并與弧形塊連接固定。

6、進一步地，所述壓板端部下表面開設有兩個定位孔，所述壓持塊上表面連接固定有兩個定位銷，所述定位銷安插在定位孔內。

7、進一步地，所述弧形塊弧形面上粘連有防護墊，所述防護墊為橡膠結構。

8、本實用新型的工作原理及有益效果為：

9、1、本實用新型中在對壓持塊固定時，將卡塊放置在壓板開設矩形槽的下側并向上推動，弧形塊的傾斜弧面受到擠壓，進入到空腔內，并使第二彈簧收縮，在卡塊安插到壓板上時，弧形塊不受擠壓，其第二彈簧在回彈力的作用下使弧形塊復位，且弧形塊的下表面與壓板相貼合，從而使壓持塊與壓板卡接固定，在需要更換時，將弧形塊按壓到空腔內取下即可，方便快捷，采用卡接固定的方式使壓持塊與壓板固定，在壓持塊磨損需要更換時方便拆卸，只需要更換壓持組件不需要更換壓板，從而進一步減少了資源的浪費和成本。

10、2、本實用新型中壓持塊內滑動連接有限位塊，在壓持塊對扣頭壓緊時，避免出現壓持不穩的情況，因此在壓持塊內滑動連接有限位塊，限位塊可以根據第一彈簧的彈力對扣頭再一次進行壓持，使其可以很好的固定，進一步增加了穩固效果。

技術特征：

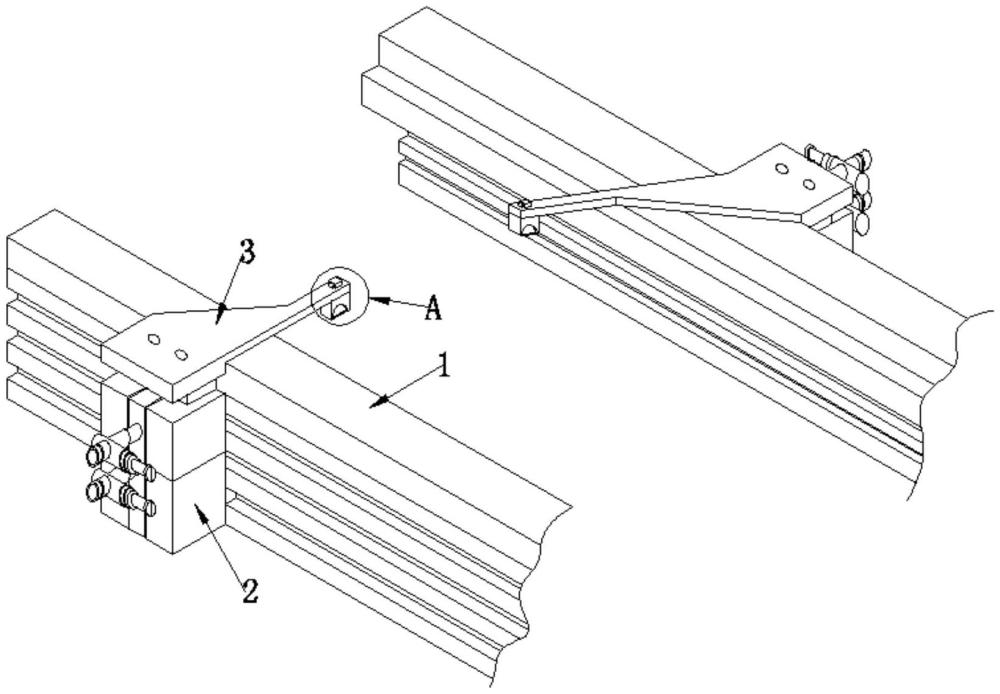

1.一種扣頭壓緊結構，其特征在于，包括滑軌(1)和弧形板，所述滑軌(1)設置有兩條，兩個所述滑軌(1)向背面均滑動連接有電動氣缸(2)，所述電動氣缸(2)活動端連接固定有壓板(3)，所述壓板(3)的端部下表面設置有壓持組件，所述壓持組件上表面連接固定有卡塊(7)，所述卡塊(7)上兩平行側面偏上位置均開設有空腔(8)，所述空腔(8)內連接固定有第二彈簧(9)，所述第二彈簧(9)的另一端連接固定有弧形塊(10)，所述壓板(3)端部上表面開設有矩形槽，所述卡塊(7)安插在矩形槽內，所述弧形板下表面與壓板(3)相貼合。

2.根據權利要求1所述的一種扣頭壓緊結構，其特征在于，所述壓持組件包括壓持塊(4)，所述壓持塊(4)上表面與卡塊(7)連接固定，所述壓持塊(4)下表面開設有弧形槽，所述壓持塊(4)下表面垂直于弧形槽開設有滑槽，所述滑槽內連接固定有第一彈簧(6)，所述第一彈簧(6)的另一端連接固定有限位塊(5)，所述限位塊(5)與壓持塊(4)滑動接觸。

3.根據權利要求2所述的一種扣頭壓緊結構，其特征在于，所述限位塊(5)下表面粘連有防滑墊(15)，所述防滑墊(15)下表面加工為弧形結構。

4.根據權利要求1所述的一種扣頭壓緊結構，其特征在于，所述空腔(8)內連接固定有柱筒(11)，所述柱筒(11)內滑動連接有滑動板(12)，所述滑動板(12)上連接固定有柱桿(13)，所述柱桿(13)背離滑動板(12)的一端貫穿柱筒(11)并與弧形塊(10)連接固定。

5.根據權利要求2所述的一種扣頭壓緊結構，其特征在于，所述壓板(3)端部下表面開設有兩個定位孔，所述壓持塊(4)上表面連接固定有兩個定位銷(14)，所述定位銷(14)安插在定位孔內。

6.根據權利要求1所述的一種扣頭壓緊結構，其特征在于，所述弧形塊(10)弧形面上粘連有防護墊，所述防護墊為橡膠結構。

技術總結
本技術涉及扣頭壓緊結構技術領域，提出了一種扣頭壓緊結構，包括滑軌和弧形板，所述滑軌設置有兩條，兩個所述滑軌向背面均滑動連接有電動氣缸，所述電動氣缸活動端連接固定有壓板，所述壓板的端部下表面設置有壓持組件，所述壓持組件上表面連接固定有卡塊，所述卡塊上兩平行側面偏上位置均開設有空腔，所述空腔內連接固定有第二彈簧，所述第二彈簧的另一端連接固定有弧形塊，所述壓板端部上表面開設有矩形槽，所述卡塊安插在矩形槽內，所述弧形板下表面與壓板相貼合，采用卡接固定的方式使壓持塊與壓板固定，在壓持塊磨損需要更換時方便拆卸，只需要更換壓持組件不需要更換壓板，從而進一步減少了資源的浪費和成本。

技術研發人員：奉曉華
受保護的技術使用者：成都普諾斯電子科技有限公司
技術研發日：20240620
技術公布日：2025/4/28
