本技術涉及煤礦，具體為一種高度可調式的電纜吊掛裝置。

背景技術：

1、煤礦井下巷道內電纜吊掛于巷道幫部，原電纜吊掛方式為，在巷幫拉設鋼絲繩，打注錨桿固定鋼絲繩，在鋼絲繩上吊掛電纜，會在固定鋼絲繩的錨桿處吊掛不平整，難以保證電纜高度一致，且高度固定，無法再次整體起高或下放。

2、例如專利申請?zhí)朿n201310126747.7，該發明公開了一種移動方便且安全有效的電纜吊掛裝置，由于采用滑輪、吊板和抱卡相配合的結構，將滑輪裝在吊繩上，抱卡將電纜卡入，使電纜吊在空中，電纜隨掘進機移動且而不會與地面接觸，大大提高了電纜使用的安全性，在使用時，在鋼絲繩上吊掛電纜，會在固定鋼絲繩的錨桿處吊掛不平整，難以保證電纜高度一致，且高度固定，無法再次整體起高或下放問題。

3、例如專利申請?zhí)朿n202111095376.1，該發明涉及電纜設備領域，具體為一種礦井上用電纜的吊掛裝置，該發明結構緊湊，操作簡單，能夠快速完成電纜吊掛，在使用時，在鋼絲繩上吊掛電纜，會在固定鋼絲繩的錨桿處吊掛不平整，難以保證電纜高度一致，且高度固定，無法再次整體起高或下放問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種高度可調式的電纜吊掛裝置，解決了在鋼絲繩上吊掛電纜，會在固定鋼絲繩的錨桿處吊掛不平整，難以保證電纜高度一致，且高度固定，無法再次整體起高或下放的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種高度可調式的電纜吊掛裝置，包括掛板，所述掛板的一側設置有調節機構，所述掛板的表面設置有安裝孔，所述安裝孔的數量為多個，多個所述安裝孔為豎直共線設置。

3、所述調節機構包括固定板，所述固定板的表面設置有孔槽，所述孔槽的頂端內部設置有弧形板，所述孔槽的一側設置有橫槽，且橫槽與孔槽的連接處相連通，所述弧形板的一端底部設置有橫桿，所述橫桿與橫槽活動連接，所述橫桿的一端設置有豎桿，所述豎桿的正面設置有連接桿，所述連接桿的數量為多個，且多個連接桿為豎直共線設置，所述掛板的底端正面設置有支撐板，所述支撐板的一側設置有運動桿，所述支撐板的一側設置有豎螺紋桿，所述豎螺紋桿貫穿運動桿且與運動桿螺紋連接。

4、優選的，所述橫桿的底部設置有連接彈簧，所述運動桿的一端設置有推動板。

5、優選的，所述支撐板的一側表面設置有凹槽，所述運動桿的一側與凹槽活動連接，讓運動桿沿著凹槽進行移動，使得運動桿沿著凹槽進行直線移動。

6、優選的，所述安裝孔與連接桿的數量相等，所述連接桿的橫截面形狀為l形。

7、優選的，所述掛板的底端正面設置有橫板，所述橫板與支撐板固定連接，所述橫板與掛板相接觸，能讓橫板與掛板分開，讓掛板安裝到不同的位置。

8、優選的，所述運動桿的一側設置有橫螺紋桿，所述橫螺紋桿分別與支撐板、橫板和安裝孔螺紋連接，通過支撐板、橫板讓旋轉的橫螺紋桿發生移動，使得橫螺紋桿的一端進到一個安裝孔里面，能與安裝孔合并，防止支撐板發生移動，提高了穩定性。

9、有益效果

10、本實用新型提供了一種高度可調式的電纜吊掛裝置。與現有技術相比具備以下有益效果：

11、1、該高度可調式的電纜吊掛裝置，通過固定板表面的孔槽與外置的錨桿合并，能與不同高度的錨桿合并，且通過橫螺紋桿和支撐板的移動，讓橫螺紋桿與不同位置的安裝孔合并，將支撐板的位置進行調節，使得支撐板能與不同位置的電纜接觸，對電纜進行吊掛支撐，且通過橫螺紋桿與安裝孔合并，提高了穩定性，能夠靈活調整整段電纜吊掛高度，整體提高或降低電纜吊掛高度。

12、2、該高度可調式的電纜吊掛裝置，通過豎螺紋桿的轉動讓豎桿的向下運動，讓橫桿沿著橫槽進行向下運動，使得連接彈簧進行形變，且通過橫桿的向下運動，讓弧形板與外置錨桿緊密接觸在一起，能與外置的錨桿穩定的安裝一起，減少掉落，便于長時間的使用。

技術特征：

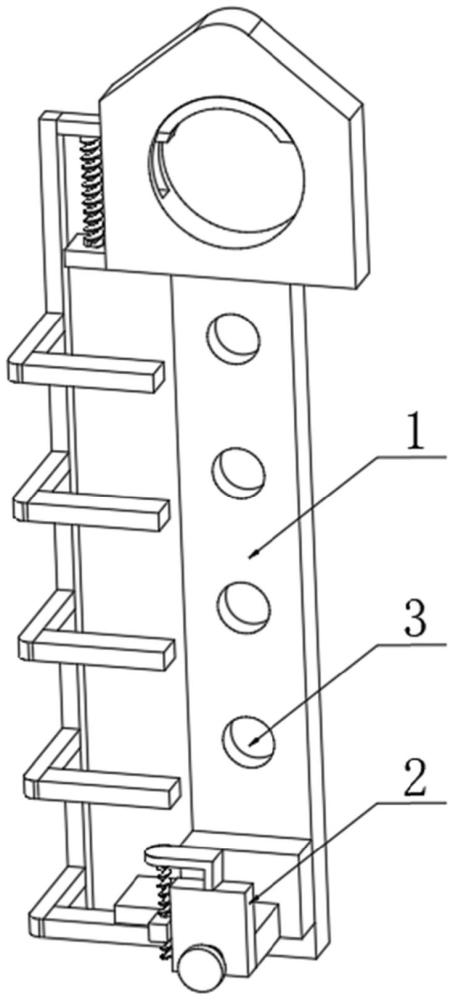

1.一種高度可調式的電纜吊掛裝置，包括掛板(1)，其特征在于：所述掛板(1)的一側設置有調節機構(2)，所述掛板(1)的表面設置有安裝孔(3)，所述安裝孔(3)的數量為多個，多個所述安裝孔(3)為豎直共線設置；

2.根據權利要求1所述的一種高度可調式的電纜吊掛裝置，其特征在于：所述橫桿(205)的底部設置有連接彈簧(211)，所述運動桿(209)的一端設置有推動板(212)。

3.根據權利要求1所述的一種高度可調式的電纜吊掛裝置，其特征在于：所述支撐板(208)的一側表面設置有凹槽(213)，所述運動桿(209)的一側與凹槽(213)活動連接。

4.根據權利要求1所述的一種高度可調式的電纜吊掛裝置，其特征在于：所述安裝孔(3)與連接桿(207)的數量相等，所述連接桿(207)的橫截面形狀為l形。

5.根據權利要求1所述的一種高度可調式的電纜吊掛裝置，其特征在于：所述掛板(1)的底端正面設置有橫板(214)，所述橫板(214)與支撐板(208)固定連接，所述橫板(214)與掛板(1)相接觸。

6.根據權利要求5所述的一種高度可調式的電纜吊掛裝置，其特征在于：所述運動桿(209)的一側設置有橫螺紋桿(215)，所述橫螺紋桿(215)分別與支撐板(208)、橫板(214)和安裝孔(3)螺紋連接。

技術總結
本技術公開了一種高度可調式的電纜吊掛裝置，本技術涉及煤礦技術領域，包括掛板，所述掛板的一側設置有調節機構，所述掛板的表面設置有安裝孔，所述安裝孔的數量為多個，多個所述安裝孔為豎直共線設置，所述調節機構包括固定板，所述固定板的表面設置有孔槽。該高度可調式的電纜吊掛裝置，通過固定板表面的孔槽與外置的錨桿合并，能與不同高度的錨桿合并，且通過橫螺紋桿和支撐板的移動，讓橫螺紋桿與不同位置的安裝孔合并，將支撐板的位置進行調節，使得支撐板能與不同位置的電纜接觸，對電纜進行吊掛支撐，且通過橫螺紋桿與安裝孔合并，提高了穩定性，能夠靈活調整整段電纜吊掛高度，整體提高或降低電纜吊掛高度。
