本技術涉及配電箱，尤其涉及一種方便電纜連接的配電箱。

背景技術：

1、配電箱是電氣裝備。

2、在現今市場上存在的配電箱，當操作人員對其進行配電箱電纜連接時，操作人員往往都需要進行將電纜一根一根的插入到配電箱的內部，且很容易分不清電纜插入種類很容易混淆，且在插入到配電箱的內部后因為配電箱的內部電線錯綜復雜無法統一進行連接，導致單根電纜在配電箱內部進行移動時極不方便，會很影響配電箱電纜連接工作的效率。

3、因此，我們提供了一種方便電纜連接的配電箱。

技術實現思路

1、本實用新型的目的是針對上述存在的技術問題，提供一種方便電纜連接的配電箱，達到提高配電箱電纜連接效率的效果。

2、有鑒于此，本實用新型提供一種方便電纜連接的配電箱，包括箱體，以及安裝于所述箱體內部的固定板，所述固定板的上方設置有電機，所述電機的輸出端轉動安裝有插接組件，所述插接組件的內部插接有轉動桿，所述轉動桿的表面固定安裝有旋轉柱，所述旋轉柱的表面固定安裝有若干個分裝環。

3、優選的，所述固定板的上端固定安裝有外殼，所述電機位于所述外殼的內部，所述箱體的一側表面開設有連接槽，所述箱體的一側表面固定安裝有軸承。

4、優選的，所述軸承的表面轉動安裝有連接門，所述軸承位于所述連接槽的上方，所述箱體的一側表面開設有散熱格柵。

5、優選的，所述箱體的內部固定安裝有隔斷板，所述隔斷板的表面開設有若干個接線孔。

6、優選的，所述箱體的內部固定安裝有兩個分類板，所述分類板的上方分別安裝有電閥。

7、優選的，所述電閥的一側表面設置有開關，所述電閥的表面固定安裝有若干個接電桿，所述箱體的內部固定安裝有控制器。

8、優選的，所述箱體的一側表面鉸接有倉門，所述箱體的下表面固定安裝有若干個支撐腿。

9、與現有技術相比，本實用新型提供了一種方便電纜連接的配電箱，具備以下有益效果：

10、1.本實用新型，通過打開電機帶動插接組件進行旋轉，插接組件能夠根據不同的電纜尺寸選擇不同種類的旋轉柱插接進入到插接組件內部對電纜進行收納，在插接組件的轉動下，帶動旋轉柱進行旋轉將電纜繞著旋轉柱纏繞一圈后，在電機的旋轉作用下旋轉柱會將位于箱體內部電纜的一端通過接線孔與電閥進行連接，旋轉柱的表面安裝有若干個分裝環，將單根電纜進行分類纏繞于分裝環縫隙處，能夠更好對其內部電纜進行分類防止混淆，起到分類的效果，在一定程度上可將配電箱內部電纜進行分類統一連接，提高配電箱電纜連接效率。

11、2.本實用新型，通過設置的隔斷板，可現實對箱體內部空間隔絕的效果，且可在其表面開設接線孔，通過設置的接線孔可將箱體內部需要進行連接的電纜進行分類，同一種類的電纜通過相同的接線孔于電閥進行連接，起到分類連接的效果。

12、3.本實用新型，通過在箱體的內部安裝的分類板，能夠?qū)⑾潴w內部空間進行分類隔開，使得兩個電閥能夠位于不同空間內部，進而使得在進行電纜連接時，能夠更好的區分電纜的連接種類，通過設置的開關，可控制電閥的打開與關閉，通過設置的接電桿，能夠使得位于箱體內部的電纜一端與接電桿進行連接，通過電閥控制電流的輸出與關閉，通過設置的控制器，能夠?qū)ε潆娤潆娏鬏敵鏊俾势鸬娇刂菩Ч?/p>

13、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本實用新型結構簡單，操作方便。

技術特征：

1.一種方便電纜連接的配電箱，包括箱體(1)，以及安裝于所述箱體(1)內部的固定板(12)，其特征在于，所述固定板(12)的上方設置有電機(10)，所述電機(10)的輸出端轉動安裝有插接組件(13)，所述插接組件(13)的內部插接有轉動桿(9)，所述轉動桿(9)的表面固定安裝有旋轉柱(11)，所述旋轉柱(11)的表面固定安裝有若干個分裝環(8)。

2.根據權利要求1所述的一種方便電纜連接的配電箱，其特征在于，所述固定板(12)的上端固定安裝有外殼(14)，所述電機(10)位于所述外殼(14)的內部，所述箱體(1)的一側表面開設有連接槽(7)，所述箱體(1)的一側表面固定安裝有軸承(5)。

3.根據權利要求2所述的一種方便電纜連接的配電箱，其特征在于，所述軸承(5)的表面轉動安裝有連接門(4)，所述軸承(5)位于所述連接槽(7)的上方，所述箱體(1)的一側表面開設有散熱格柵(3)。

4.根據權利要求1所述的一種方便電纜連接的配電箱，其特征在于，所述箱體(1)的內部固定安裝有隔斷板(15)，所述隔斷板(15)的表面開設有若干個接線孔(16)。

5.根據權利要求1所述的一種方便電纜連接的配電箱，其特征在于，所述箱體(1)的內部固定安裝有兩個分類板(21)，所述分類板(21)的上方分別安裝有電閥(17)。

6.根據權利要求5所述的一種方便電纜連接的配電箱，其特征在于，所述電閥(17)的一側表面設置有開關(19)，所述電閥(17)的表面固定安裝有若干個接電桿(18)，所述箱體(1)的內部固定安裝有控制器(20)。

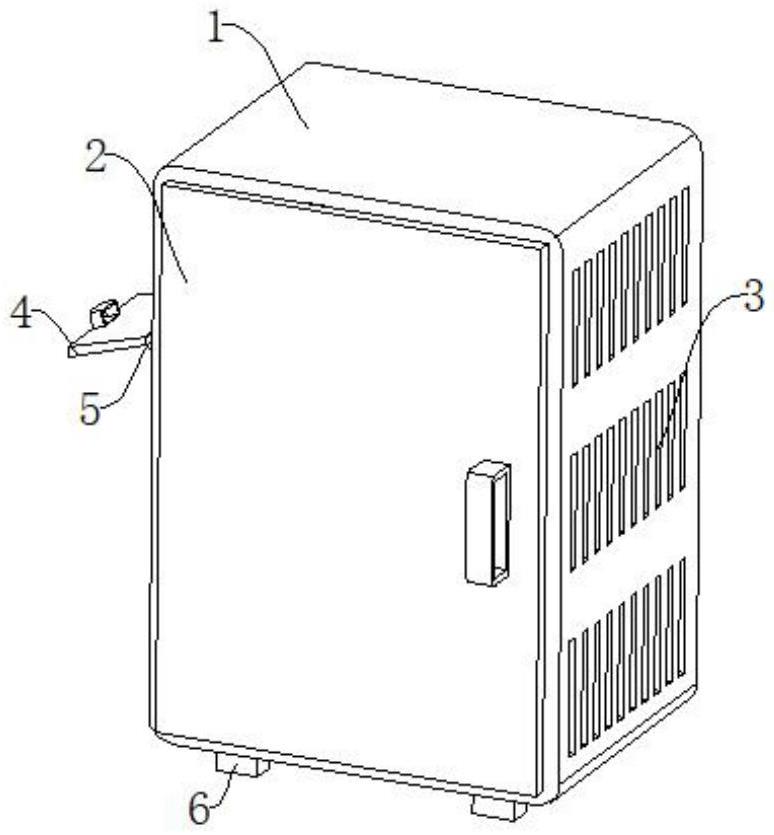

7.根據權利要求6所述的一種方便電纜連接的配電箱，其特征在于，所述箱體(1)的一側表面鉸接有倉門(2)，所述箱體(1)的下表面固定安裝有若干個支撐腿(6)。

技術總結
本技術公開了一種方便電纜連接的配電箱，包括箱體，以及安裝于箱體內部的固定板，固定板的上方設置有電機，電機的輸出端轉動安裝有插接組件，插接組件的內部插接有轉動桿，轉動桿的表面固定安裝有旋轉柱，旋轉柱的表面固定安裝有若干個分裝環，通過打開電機帶動插接組件進行旋轉，將電纜繞著旋轉柱纏繞一圈后在電機的旋轉作用下旋轉柱會將位于箱體內部電纜的一端通過接線孔與電閥進行連接，旋轉柱的表面安裝有若干個分裝環，將單根電纜進行分類纏繞于分裝環縫隙處，能夠更好對其內部電纜進行分類防止混淆，在一定程度上可將配電箱內部電纜進行分類統一連接，提高配電箱電纜連接效率。

技術研發人員：杜雄飛,葛觀飛
受保護的技術使用者：浙江天賀電力科技有限公司
技術研發日：20240628
技術公布日：2025/4/28
