本申請涉及電纜施放領域，尤其是涉及一種狹窄通道內橋架用電纜施放輔助裝置。

背景技術：

1、目前，大型綜合體、機場、體育館、高鐵站等公共建筑和住宅等都是各類設備繁多，機電安裝各系統管線集中且錯綜復雜，通道內管線綜合深化后橋架多層敷設，電纜施放空間狹窄，造成后續施工難度大大提高。

2、傳統敷設方式為人工敷設或通過其他滑輪等輔助工具對電纜進行分段式的敷設，此施放方式需要人工多、配合度高，施放過程中還需要逐段進行調整，以便其他電纜敷設，傳統方法費時費工，且在施放過程中容易造成電纜損壞，從而容易造成材料的損失。

技術實現思路

1、為了方便在狹窄區域內對電纜進行施放，本申請?zhí)峁┮环N狹窄通道內橋架用電纜施放輔助裝置。

2、本申請?zhí)峁┮环N狹窄通道內橋架用電纜施放輔助裝置，采用如下的技術方案：

3、一種狹窄通道內橋架用電纜施放輔助裝置，包括滑軌、兩豎桿、滑輥以及電纜牽引機，所述滑軌沿橋架型鋼的長度方向固定設置，兩所述豎桿上端沿滑軌長度方向滑移連接，所述滑輥呈平行設置于兩豎桿下端之間，且所述滑輥的一端轉動連接于其中一豎桿下端，所述滑輥的另一端可拆卸連接于另一豎桿下端，電纜施放于滑輥之上，所述電纜牽引機設置于橋架末端且電纜牽引機的鋼絲繩連接于電纜端部。

4、可選的，所述滑輥的一端固定連接有卡塊，其中一所述豎桿下端開設有供卡塊卡接的卡槽。

5、可選的，所述電纜牽引機的鋼絲繩端部固定連接有用于與電纜端部連接的網套，所述網套套設于電纜端部。

6、可選的，還包括穿過每個輔助裝置的引線，所述引線的一端穿過各個滑輥并與電纜牽引機的鋼絲繩端部連接。

7、可選的，所述滑軌上表面固定連接有與橋架型鋼連接的連接組件，所述連接組件包括橫桿、支架、連接桿，所述橫桿固定連接于滑軌上端面且位于橋架型鋼下方，所述支架呈l型設置，且所述支架搭設于橋架型鋼上，所述支架下端固定連接于橫桿的一端，所述連接桿下端轉動連接于橫桿背離支架的一端，所述連接桿上端可拆卸連接于支架背離橫桿的一端。

8、可選的，所述支架背離橫桿的一端開設有通槽，所述通槽開口，所述連接桿上端穿設于通槽內且螺紋連接有螺母，所述螺母抵接于支架上表面。

9、可選的，所述豎桿轉動套設有滾輪。

10、可選的，所述滑輥套設有軟橡膠保護套。

11、綜上所述，本申請包括以下有益技術效果：可安裝在狹窄通道空間橋架上，裝置操作靈活便捷，輕松做到電纜在同層多橋架內的電纜放置，提高在狹窄通道內電纜的施工效率，減少施工過程中的來回反復拖拽，電纜一次放置到位，減輕對電纜的傷害，減少電纜碰撞而出現破皮等情況而導致電纜使用壽命的降低。

技術特征：

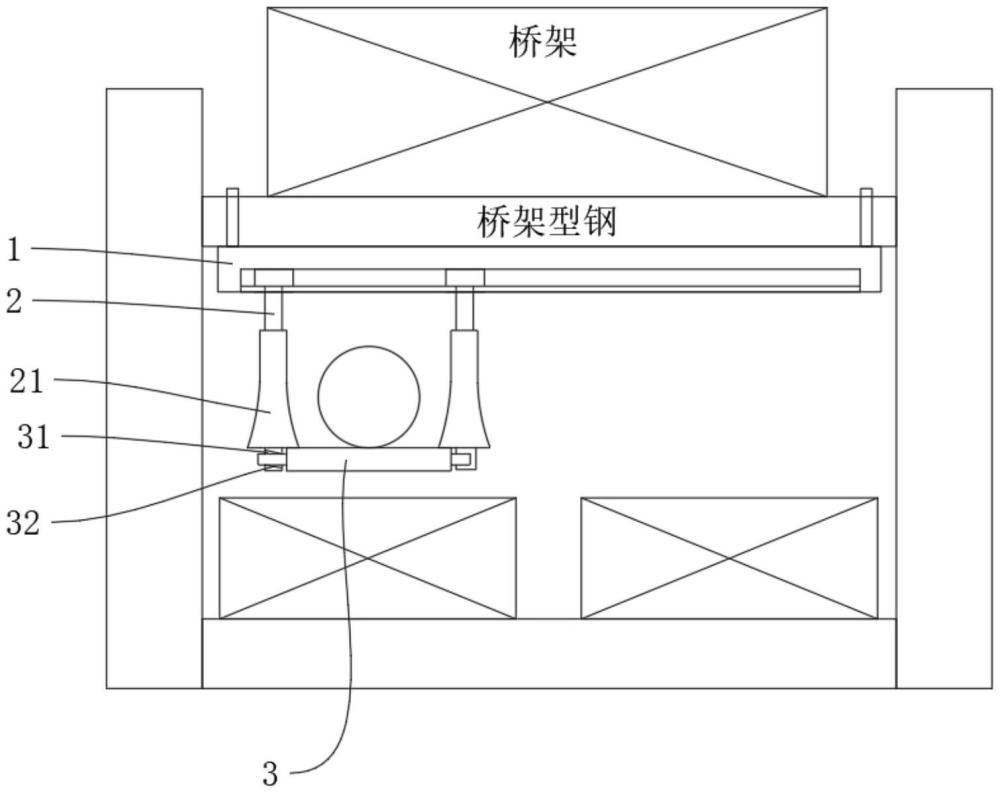

1.一種狹窄通道內橋架用電纜施放輔助裝置，其特征在于：包括滑軌(1)、兩豎桿(2)、滑輥(3)以及電纜牽引機，所述滑軌(1)沿橋架型鋼的長度方向固定設置，兩所述豎桿(2)上端沿滑軌(1)長度方向滑移連接，所述滑輥(3)呈平行設置于兩豎桿(2)下端之間，且所述滑輥(3)的一端轉動連接于其中一豎桿(2)下端，所述滑輥(3)的另一端可拆卸連接于另一豎桿(2)下端，電纜施放于滑輥(3)之上，所述電纜牽引機設置于橋架末端且電纜牽引機的鋼絲繩(6)連接于電纜端部。

2.根據權利要求1所述的狹窄通道內橋架用電纜施放輔助裝置，其特征在于：所述滑輥(3)的一端固定連接有卡塊(31)，其中一所述豎桿(2)下端開設有供卡塊(31)卡接的卡槽(32)。

3.根據權利要求1所述的狹窄通道內橋架用電纜施放輔助裝置，其特征在于：所述電纜牽引機的鋼絲繩(6)端部固定連接有用于與電纜端部連接的網套(7)，所述網套(7)套設于電纜端部。

4.根據權利要求1所述的狹窄通道內橋架用電纜施放輔助裝置，其特征在于：還包括穿過每個輔助裝置的引線(4)，所述引線(4)的一端穿過各個滑輥(3)并與電纜牽引機的鋼絲繩(6)端部連接。

5.根據權利要求1所述的狹窄通道內橋架用電纜施放輔助裝置，其特征在于：所述滑軌(1)上表面固定連接有與橋架型鋼連接的連接組件(5)，所述連接組件(5)包括橫桿(51)、支架(52)、連接桿(53)，所述橫桿(51)固定連接于滑軌(1)上端面且位于橋架型鋼下方，所述支架(52)呈l型設置，且所述支架(52)搭設于橋架型鋼上，所述支架(52)下端固定連接于橫桿(51)的一端，所述連接桿(53)下端轉動連接于橫桿(51)背離支架(52)的一端，所述連接桿(53)上端可拆卸連接于支架(52)背離橫桿(51)的一端。

6.根據權利要求5所述的狹窄通道內橋架用電纜施放輔助裝置，其特征在于：所述支架(52)背離橫桿(51)的一端開設有通槽(54)，所述通槽(54)開口，所述連接桿(53)上端穿設于通槽(54)內且螺紋連接有螺母(55)，所述螺母(55)抵接于支架(52)上表面。

7.根據權利要求1所述的狹窄通道內橋架用電纜施放輔助裝置，其特征在于：所述豎桿(2)轉動套設有滾輪(21)。

8.根據權利要求1所述的狹窄通道內橋架用電纜施放輔助裝置，其特征在于：所述滑輥(3)套設有軟橡膠保護套。

技術總結
本技術公開了一種狹窄通道內橋架用電纜施放輔助裝置，涉及電纜施放技術領域，包括滑軌、兩豎桿、滑輥以及電纜牽引機，所述滑軌沿橋架型鋼的長度方向固定設置，兩所述豎桿上端沿滑軌長度方向滑移連接，所述滑輥呈平行設置于兩豎桿下端之間，且所述滑輥的一端轉動連接于其中一豎桿下端，所述滑輥的另一端可拆卸連接于另一豎桿下端，電纜施放于滑輥之上，所述電纜牽引機設置于橋架末端且電纜牽引機的鋼絲繩連接于電纜端部。本申請具有能夠方便在狹窄區域內對電纜進行施放的效果。

技術研發人員：郝冠男,李忠育,齊忠剛,李穎智,韋紹清,屈言加,龍冬
受保護的技術使用者：中建八局華南建設有限公司
技術研發日：20240628
技術公布日：2025/4/28
