本發明涉及電力系統穩定控制的，尤其涉及一種電力系統靜態電壓穩定評估方法及系統。

背景技術：

1、隨著電力系統規模的不斷增加，新能源的大規模接入，電力系統的供需平衡面臨嚴峻挑戰，電力系統運行越來越接近其穩定極限。自上世紀70年代以來，由電壓崩潰引起的大停電事故頻繁發生，嚴重威脅電力系統安全穩定運行。電力系統靜態電壓穩定分析常用方法包括靈敏度法、p-v曲線和q-v曲線法、連續潮流法、l指標以及特征結構分析等，基于物理模型的分析方法，其有效性受建模精度、系統規模的影響較大。同時隨著新能源的大規模廣泛接入，基于確定性物理模型的分析難以適應電力系統運行狀態的隨機變化。

2、當前，大數據、人工智能技術的迅猛發展，基于深度學習方法的電力系統穩定性分析受到廣泛關注。該方法不再受限于研究目標的差異，適用于各種復雜的電力系統運行場景，可表征電力系統復雜的時序、空間耦合規律，是研究和揭示新型電力系統運行行為的重要途徑。然而由于實際電力系統規模龐大，節點數量通常是成千上萬個，導致歷史數據集的維度呈指數增長。處理如此大規模的數據集會增加計算和存儲的成本，并且會使深度學習模型變得異常復雜。此外，并非所有變量對電壓穩定性的影響都是同等的，選擇重要特征變量即可節約量測成本，也可提高深度學習模型的計算效率。因此，有必要在電力系統的運行變量中篩選出關鍵因素，利用關鍵因素，結合深度學習模型方法，預測電力系統的電壓穩定裕度。

技術實現思路

1、本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本技術的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

2、鑒于上述現有存在的問題，提出了本發明。

3、因此，本發明提供了一種電力系統靜態電壓穩定評估方法及系統解決現有的評估方法無法在海量量測數據中合理地選擇輸入信號以及充分挖掘底層數據的特征,制約了模型的評估性能的問題。

4、為解決上述技術問題，本發明提供如下技術方案：

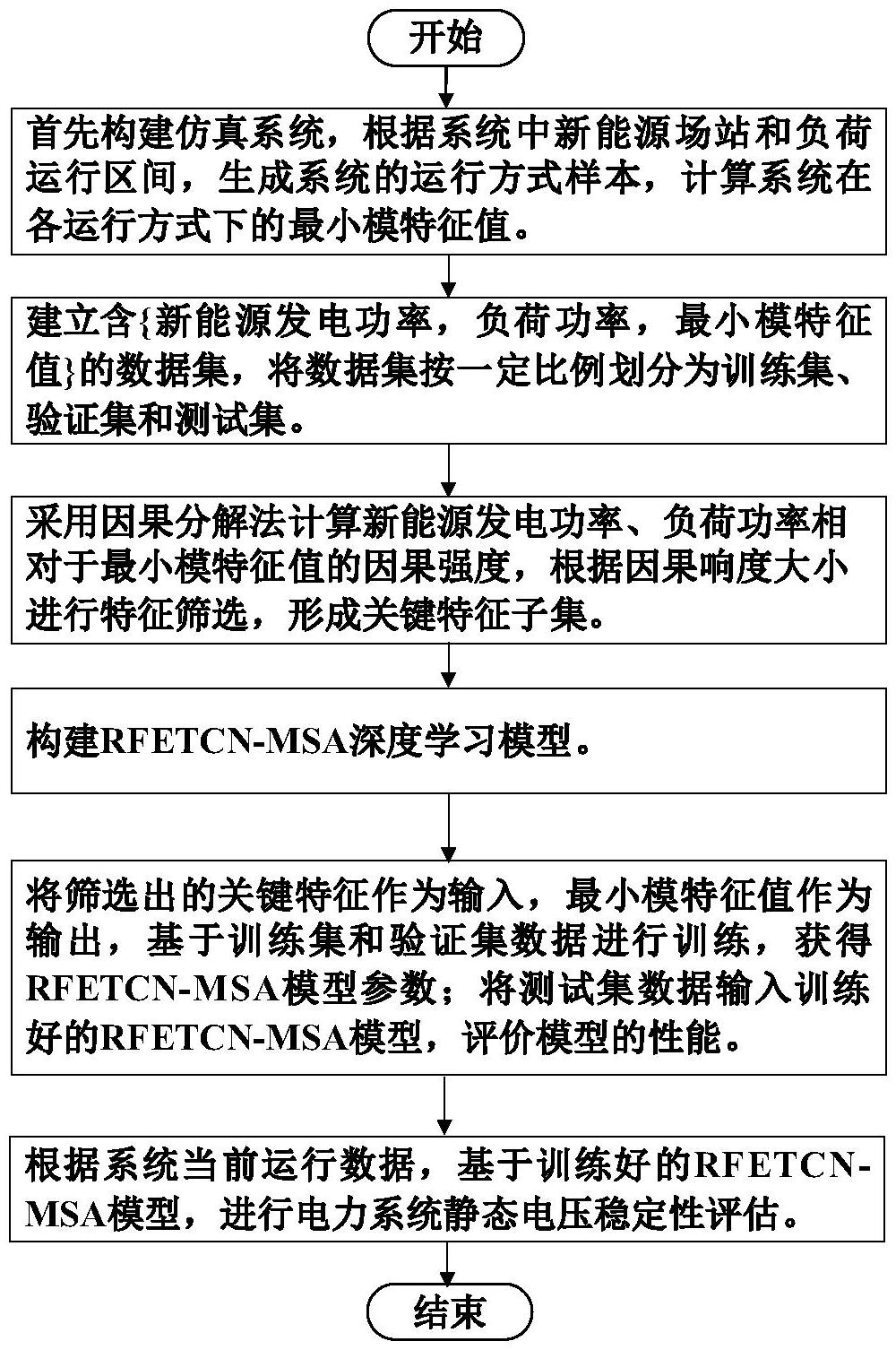

5、第一方面，本發明實施例提供了一種電力系統靜態電壓穩定評估方法，包括：獲取電力系統中新能源場站和負荷運行區間生成的運行場景數據，并計算各運行場景下的最小模特征值，建立第一數據集；

6、計算新能源發電功率和負荷功率與最小模特征值的因果強度，根據所述因果強度進行特征篩選形成關鍵特征變量；

7、以所述關鍵特征變量作為輸入，最小模特征值作為輸出，建立將注意力機制融入逆向特征增強時間卷積網絡的預測模型；

8、基于所述預測模型對電力系統靜態電壓穩定性進行預測評估。

9、作為本發明所述的電力系統靜態電壓穩定評估方法的一種優選方案，其中：所述第一數據集包括：基于所述運行場景數據建立的包含{新能源發電功率，負荷功率，最小模特征值}的數據集，所述數據集按比例劃分為訓練集、驗證集和測試集。

10、作為本發明所述的電力系統靜態電壓穩定評估方法的一種優選方案，其中：計算各運行場景下的最小模特征值包括：設定新能源場站和負荷的有功出力波動范圍，在所述波動范圍內隨機生成多組運行工況，選取去除功率不平衡場景后若干組工況，將電力系統潮流方程線性化，計算最小模特征值表示為：

11、

12、其中，δps和δqs分別為節點有功功率和無功功率的偏差量，δv和δθ分別為節點電壓幅值和相角的偏差量，h、n、m和l分別為雅可比矩陣js的子矩陣；

13、設收斂潮流方程的雅可比矩陣js具有非零且相異的特征值λ1,λ2,…,λn，將模值最小的特征根作為最小模特征值λmin，選擇最小模特征值λmin作為電壓穩定裕度指標。

14、作為本發明所述的電力系統靜態電壓穩定評估方法的一種優選方案，其中：計算新能源發電功率和負荷功率與最小模特征值的因果強度，根據因果強度進行特征篩選形成關鍵特征變量包括：將新能源發電功率或負荷功率作為第一序列，將最小模特征值作為第二序列；

15、將第一序列和第二序列分解為兩組本征模態函數分量，并計算每對本征模態函數分量之間的瞬時相位相關度表示為：

16、

17、其中，為第j對本征模態函數分量在t時刻的相位差，a為第一序列，b為第二序列；

18、依次去除每個模態子分量imf并重新分解，在給定的時間序列中去除一個imf后，對其重新分解生成一組新的本征模態函數分量imfb’，并重新計算原始imfsa和重新分解的imfs?b’之間的瞬時相位相關度coh(saj,s′bj)。

19、作為本發明所述的電力系統靜態電壓穩定評估方法的一種優選方案，其中：還包括：采用coh(saj,sb′j)的方差加權歐氏距離確定第一序列對第二序列的絕對因果強度d(saj→sbj)表示為：

20、

21、

22、

23、其中，wj為權重，varaj為第一序列第j個模態子分量的方差；

24、若則第一序列對第二序列存在正向因果效應，當越大時，因果越強；

25、若則第二序列對第一序列存在反向因果效應，當越大時，因果越強。

26、作為本發明所述的電力系統靜態電壓穩定評估方法的一種優選方案，其中：建立將注意力機制融入逆向特征增強時間卷積網絡的預測模型包括：逆向特征增強時間卷積網絡包含殘差支路、逆向特征增強支路以及時間卷積支路，且逆向特征增強時間卷積網絡的學習器采用adam梯度下降算法；

27、逆向特征增強時間卷積網絡的輸出層前嵌入多頭注意力機制層，分配不同權重獲取輸入信息；

28、將所述關鍵特征變量作為輸入，將最小模特征值作為輸出，基于訓練集和驗證集數據進行訓練，得到權重參數配置最優的預測模型預測最小模特征值。

29、第二方面，本發明提供了一種電力系統靜態電壓穩定評估系統，包括：

30、數據生成模塊，用于獲取電力系統中新能源場站和負荷運行區間生成的運行場景數據，并計算各運行場景下的最小模特征值，建立第一數據集；

31、關鍵變量篩選模塊，用于計算新能源發電功率和負荷功率與最小模特征值的因果強度，根據所述因果強度進行特征篩選形成關鍵特征變量；

32、建模模塊，用于以所述關鍵特征變量作為輸入，最小模特征值作為輸出，建立將注意力機制融入逆向特征增強時間卷積網絡的預測模型；

33、預測模塊，用于基于所述預測模型對電力系統靜態電壓穩定性進行預測評估。

34、作為本發明所述的電力系統靜態電壓穩定評估系統的一種優選方案，其中：所述建模模塊包括：

35、逆向特征增強時間卷積網絡包含殘差支路、逆向特征增強支路以及時間卷積支路，且逆向特征增強時間卷積網絡的學習器采用adam梯度下降算法；

36、逆向特征增強時間卷積網絡的輸出層前嵌入多頭注意力機制層，分配不同權重獲取輸入信息；

37、將所述關鍵特征變量作為輸入，將最小模特征值作為輸出，基于訓練集和驗證集數據進行訓練，得到權重參數配置最優的預測模型預測最小模特征值。

38、第三方面，本發明提供了一種計算設備，包括：

39、存儲器和處理器；

40、所述存儲器用于存儲計算機可執行指令，所述處理器用于執行所述計算機可執行指令，該計算機可執行指令被處理器執行時實現所述電力系統靜態電壓穩定評估方法的步驟。

41、第四方面，本發明提供了一種計算機可讀存儲介質，其存儲有計算機可執行指令，該計算機可執行指令被處理器執行時實現所述電力系統靜態電壓穩定評估方法的步驟。

42、與現有技術相比，本發明的有益效果：本發明在不需要掌握系統拓?fù)洹⒕€路參數的情況下，僅依靠有限的系統歷史運行數據，就能夠有效捕捉影響電壓穩定的關鍵因素，量化因果程度，根據因果強度縮減原始特征集，形成關鍵特征子集，降低模型訓練難度，提高計算效率。通過構建逆向特征增強的時間卷積模型，構建逆向特征提取支路能夠提升數據的利用率，增加多頭注意力機制自動且有選擇性地關注高維特征中的關鍵信息，通過訓練獲得輸入數據與輸出數據之間的映射關系，能夠快速準確地實現靜態電壓穩定評估。
