本技術涉及電機制造，特別涉及一種夾持機構及定子繞線機。

背景技術：

1、在電機制造領域，定子作為電機的核心部件之一，結構穩定性和繞組的精確度直接關系到電機的性能與效率，定子主要由鐵芯和繞嵌于鐵芯槽內的繞組構成，繞組通過電流產生磁場，與轉子相互作用以實現電能與機械能的轉換，傳統定子繞線方法中，大多采用壓塊壓緊定子的端面來固定住定子，還有部分定子端面沒有夾持位，使得定子缺乏有效的定位和固定措施，影響繞線。

技術實現思路

1、本實用新型的主要目的是提出一種夾持機構及定子繞線機，旨在繞線時夾緊定子，避免定子繞線過程發生位移。

2、為實現上述目的，本實用新型提出的夾持機構，包括：

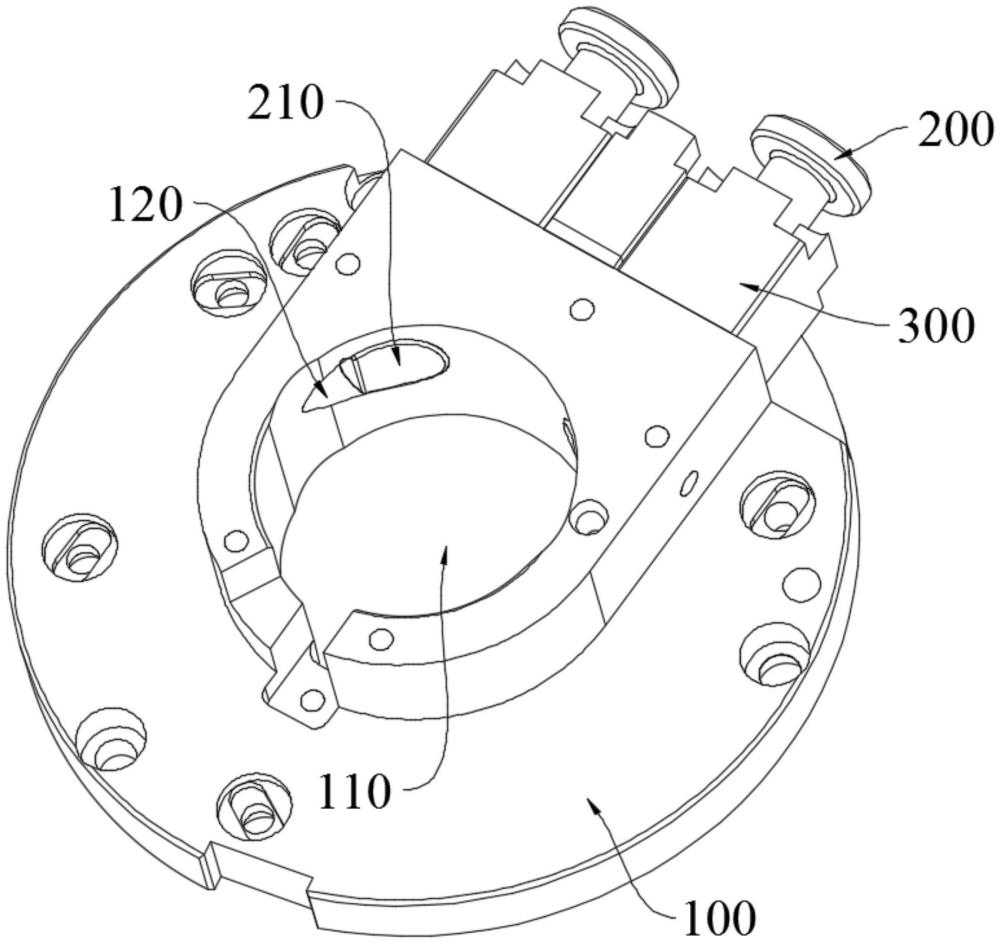

3、物料座，頂部具有一個定位槽，所述定位槽用于放置定子；以及

4、定位組件，設于所述物料座，所述定位組件包括定位柱，所述定位柱的一端朝向所述定位槽內，且在所述物料座上沿第一方向移動，以抵接所述定子的外周或釋放所述定子，所述定位柱朝向所述定位槽的一端與所述定子外周相切。

5、在一實施方式中，所述物料座沿所述第一方向設置有連通槽，所述連通槽與所述定位槽連通，所述定位柱滑動設于所述連通槽內。

6、在一實施方式中，所述定位組件還包括拉環和拉桿，所述拉桿連接于所述定位柱遠離所述定位槽的一端，所述拉環連接于所述拉桿遠離所述定位柱的一側。

7、在一實施方式中，所述夾持機構還包括定位座，所述定位座設于所述連通槽遠離所述定位槽的一端，且所述定位座設有與所述連通槽連通的限位槽；

8、所述限位槽遠離所述連通槽的一端直徑大于所述拉桿，且小于所述定位柱。

9、在一實施方式中，所述拉桿與所述拉環可拆卸連接。

10、在一實施方式中，所述定位組件還包括彈性件，所述彈性件套設于所述拉桿外周，并位于所述定位柱與所述限位槽之間。

11、在一實施方式中，所述拉環的直徑大于所述限位槽遠離所述定位槽一端的直徑。

12、在一實施方式中，所述定位組件還包括滑柱和沿所述第一方向設置的滑槽，所述滑槽設于所述連通槽的內壁與所述定位柱中的一個，所述滑柱設于所述連通槽的內壁與所述定位柱中的另一個。

13、在一實施方式中，所述夾持機構還包括驅動件，所述驅動件與所述拉環可拆卸連接，所述驅動件驅動所述定位柱在所述連通槽內朝向所述定位槽的方向移動。

14、本實用新型還提出一種定子繞線機，包括如上述任一項所述的夾持機構。

15、本實用新型的技術方案中，夾持機構包括物料座和定位組件，定位組件包括定位柱，在物料座上設置一個橫截面為圓形的定位槽，用于放置定子，通過定位柱在物料座上沿第一方向移動，使得定位柱可以抵接住在定位槽內定子的外周，第一方向可以為沿定位槽的徑向設置，也可以設置為平行于定位槽的任意一條直徑線，具體的，當定子繞線完成需要更換新的定子時，將定位柱沿第一方向朝向遠離定位槽的方向移動，釋放定子，并放入新的定子，此時將定位柱朝向定位槽的方向移動，使得定子朝向定位槽的一端抵接定子，通過物料座和定位柱完成對定子的夾緊，可以避免定子位置的偏移，影響繞線質量，另外，定位柱朝向定位槽的一端設置有弧面，弧面與定子的外周相切，當定位柱抵接定子時，弧面與定子的外周貼合，提高夾緊的穩定性，也可以避免夾緊過程對定子造成損傷。

技術特征：

1.一種夾持機構，其特征在于，包括：

2.如權利要求1所述的夾持機構，其特征在于，所述物料座沿所述第一方向設置有連通槽，所述連通槽與所述定位槽連通，所述定位柱滑動設于所述連通槽內。

3.如權利要求2所述的夾持機構，其特征在于，所述定位組件還包括拉環和拉桿，所述拉桿連接于所述定位柱遠離所述定位槽的一端，所述拉環連接于所述拉桿遠離所述定位柱的一側。

4.如權利要求3所述的夾持機構，其特征在于，所述夾持機構還包括定位座，所述定位座設于所述連通槽遠離所述定位槽的一端，且所述定位座設有與所述連通槽連通的限位槽；

5.如權利要求4所述的夾持機構，其特征在于，所述拉桿與所述拉環可拆卸連接。

6.如權利要求5所述的夾持機構，其特征在于，所述定位組件還包括彈性件，所述彈性件套設于所述拉桿外周，并位于所述定位柱與所述限位槽之間。

7.如權利要求6所述的夾持機構，其特征在于，所述拉環的直徑大于所述限位槽遠離所述定位槽一端的直徑。

8.如權利要求3所述的夾持機構，其特征在于，所述定位組件還包括滑柱和沿所述第一方向設置的滑槽，所述滑槽設于所述連通槽的內壁與所述定位柱中的一個，所述滑柱設于所述連通槽的內壁與所述定位柱中的另一個。

9.如權利要求3至8中任一項所述的夾持機構，其特征在于，所述夾持機構還包括驅動件，所述驅動件與所述拉環可拆卸連接，所述驅動件驅動所述定位柱在所述連通槽內朝向所述定位槽的方向移動。

10.一種定子繞線機，其特征在于，包括如權利要求1至9中任一項所述的夾持機構。

技術總結
本技術公開了一種夾持機構及定子繞線機，涉及電機制造技術領域，其中，夾持機構包括物料座，頂部具有一個定位槽，所述定位槽用于放置定子；以及定位組件，設于所述物料座，所述定位組件包括定位柱，所述定位柱的一端朝向所述定位槽內，且在所述物料座上沿第一方向移動，以抵接所述定子的外周或釋放所述定子，所述定位柱朝向所述定位槽的一端與所述定子外周相切。本技術提供的技術方案提高對定子夾緊的穩定性，也可以避免夾緊過程對定子造成損傷。

技術研發人員：龐健聰,董迎春
受保護的技術使用者：合肥市凱昇智能裝備有限公司
技術研發日：20240705
技術公布日：2025/4/28
