本發明涉及太陽能光伏電池，尤其涉及一種組合式太陽能光伏電池陣列結構及其支架。

背景技術：

1、太陽能電池是一種利用太陽光直接發電的光電半導體薄片，又稱為“太陽能芯片”或“光電池”，它只要被滿足一定照度條件的光照度，瞬間就可輸出電壓及在有回路的情況下產生電流。

2、現有的光伏板多是傾斜固定在鐵架上，以實現更好的朝向太陽光來進行發電工作，而現有的光伏板多是固定安裝，為此導致其傾斜角度固定不可調節，而不同區域的太陽光的照射角度均不相同，光伏板的傾斜角度會間接影響太陽能發電的效率，且不同時間段的太陽光所照射的方向也不同，因現有光伏板的固定結構，為此無法實現跟隨太陽光的照射角度調節朝向，且現有的光伏板安裝方式占用大量的空間后不可調節，且在惡劣天氣時無法實現自動防護的功能。

技術實現思路

1、為了克服上述背景技術中提出的缺點，本發明提供一種組合式太陽能光伏電池陣列結構及其支架。

2、本發明的技術實施方案是：一種組合式太陽能光伏電池陣列結構，包括空心底板，所述空心底板內設有與遠程操控系統物聯網連接的等距分布組件，所述等距分布組件上等距固接有安裝架，所述安裝架的上部安裝有與遠程操控系統物聯網連接的電動轉軸，所述電動轉軸上固接有對稱分布的軸套架，對稱分布的所述軸套架之間固接有固定架，所述固定架上轉動連接有軸桿，所述軸桿的一端固接有花鍵套，所述軸桿的另一端固接有花鍵桿，位于邊側的固定架側壁固接有安裝座，所述安裝座上設置有與遠程操控系統物聯網連接的驅動件，所述驅動件與相鄰的花鍵桿連接，所述軸桿的端部外側固接有環形板，所述環形板上和固定架上均設有對稱分布的光伏板。

3、進一步的是，所述等距分布組件包括設置于所述空心底板內側的固定臺和等距分布的移動臺，且所述固定臺與所述空心底板固接，所述移動臺的一側固接有對稱分布的限位導桿，所述移動臺的另一側開設有與所述限位導桿滑動配合的滑動槽，且所述固定臺靠近所述移動臺的一側同樣開設有滑動槽，所述固定臺和所述移動臺的頂部均嵌有轉動臺，所述轉動臺與所述安裝架固定連接，所述空心底板的頂部安裝有對稱分布的電動繞線輪，電動繞線輪與遠程操控系統物聯網連接，位于邊側的所述移動臺上固接有固定塊，所述電動繞線輪上連接有與固定塊連接的拉繩。

4、進一步的是，所述固定架上開設有導向限位槽，且導向限位槽為半圓形，所述環形板的外側固接有與所述導向限位槽滑動配合的導向桿。

5、進一步的是，所述轉動臺上設有與遠程操控系統物聯網連接的光敏傳感器。

6、一種組合式太陽能光伏電池支架，包括對稱分布的第一卡位齒輪，對稱分布的所述第一卡位齒輪均固接于所述電動轉軸上，所述安裝架的上側開設有導向孔，所述導向孔內的底部嵌有與遠程操控系統物聯網連接的電磁塊，所述安裝架上固接有對稱分布的滑套，且所述滑套位于所述導向孔的上側，所述滑套內滑動連接有第一卡位板，對稱分布的所述第一卡位板下端之間固接有滑動連接于所述導向孔的滑板，所述滑板與所述滑套之間固接有復位彈簧。

7、進一步的是，所述滑板的中部位置材料采用磁性材料，用于與電磁塊配合。

8、進一步的是，所述固定架上限位滑動連接有滑動框，所述滑動框內設置有用于光伏板表面清理的清潔組件，所述滑動框的側壁固接有l形連接板，所述固定架的側壁固接有對稱分布的連接塊，所述連接塊與所述l形連接板之間固接有連接彈簧，所述驅動件的轉軸上安裝有卷線輪，所述卷線輪上連接有拉線，所述拉線與所述l形連接板固接。

9、進一步的是，所述清潔組件包括固接于所述滑動框內壁的連接架，所述連接架為兩個且對稱分布，所述連接架上轉動連接有兩組轉動盤，一組所述轉動盤之間可拆卸安裝有清理輥，兩組所述轉動盤的相向側連通有輸送管道，且所述輸送管道上連通有貫穿滑動框側壁的送料管。

10、進一步的是，所述清理輥的材料采用海綿材質，用于清潔光伏板表面。

11、進一步的是，所述卷線輪的側壁固接有第二卡位齒輪，所述滑板上固接有連接桿，所述連接桿上固接有與第二卡位齒輪配合的第二卡位板。

12、本發明具有如下優點：本發明通過電磁鐵通電產生磁性磁吸滑板下移，使第一卡位板和第二卡位板下移解除對第一卡位齒輪和第二卡位齒輪的鎖定，利用驅動件工作使與其連接的花鍵桿帶動軸桿和花鍵套轉動，軸桿轉動通過環形板能夠使其上的光伏板轉動移出滑動框內，該過程中卷線輪轉動放出拉線并在連接彈簧的彈力作用下推動l形連接板使滑動框移動不在遮擋光伏板，通過等距分布組件能夠使最左側的移動臺與固定臺之間的距離等同于相鄰移動臺之間的距離，光敏傳感器工作能夠探查光源的方向并通過遠程操控系統啟動電動轉軸調節光伏板的傾斜角度，便于光伏板更好的實現光合作用發電；光敏傳感器始終捕捉太陽光并將數據傳遞至遠程操控系統，遠程操控系統根據傳遞的數據對光伏板的角度進行調節或使轉動臺周向轉動，調節光伏板的朝向；滑動框移動復位對光伏板進行遮蓋防護，同時通過清理輥與光伏板的表面接觸，對光伏面的表面灰塵或雜質進行清理，為此能夠避免光伏板表面落有大量的灰塵或雜質進而影響太陽能發電。

技術特征：

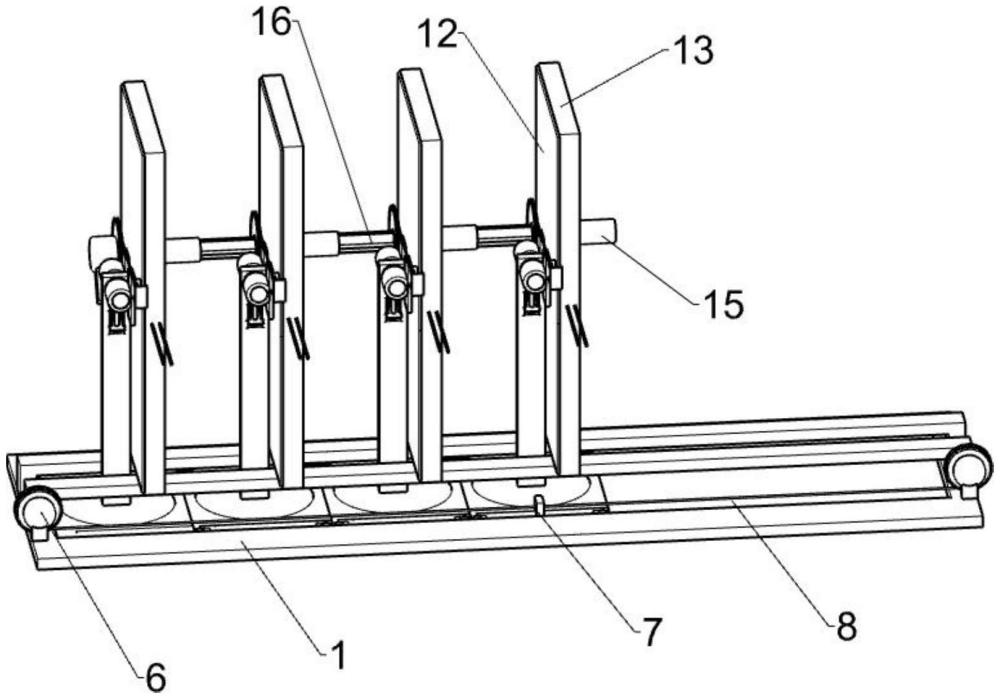

1.一種組合式太陽能光伏電池陣列結構，其特征是：包括空心底板（1），所述空心底板（1）內設有與遠程操控系統物聯網連接的等距分布組件，所述等距分布組件上等距固接有安裝架（9），所述安裝架（9）的上部安裝有與遠程操控系統物聯網連接的電動轉軸（10），所述電動轉軸（10）上固接有對稱分布的軸套架（11），對稱分布的所述軸套架（11）之間固接有固定架（12），所述固定架（12）上轉動連接有軸桿（14），所述軸桿（14）的一端固接有花鍵套（15），所述軸桿（14）的另一端固接有花鍵桿（16），位于邊側的固定架（12）側壁固接有安裝座（17），所述安裝座（17）上設置有與遠程操控系統物聯網連接的驅動件（18），所述驅動件（18）與相鄰的花鍵桿（16）連接，所述軸桿（14）的端部外側固接有環形板（19），所述環形板（19）上和固定架（12）上均設有對稱分布的光伏板（20）。

2.按照權利要求1所述的一種組合式太陽能光伏電池陣列結構，其特征是：所述等距分布組件包括設置于所述空心底板（1）內側的固定臺（2）和等距分布的移動臺（3），且所述固定臺（2）與所述空心底板（1）固接，所述移動臺（3）的一側固接有對稱分布的限位導桿（4），所述移動臺（3）的另一側開設有與所述限位導桿（4）滑動配合的滑動槽，且所述固定臺（2）靠近所述移動臺（3）的一側同樣開設有滑動槽，所述固定臺（2）和所述移動臺（3）的頂部均嵌有轉動臺（5），所述轉動臺（5）與所述安裝架（9）固定連接，所述空心底板（1）的頂部安裝有對稱分布的電動繞線輪（6），電動繞線輪（6）與遠程操控系統物聯網連接，位于邊側的所述移動臺（3）上固接有固定塊（7），所述電動繞線輪（6）上連接有與固定塊（7）連接的拉繩（8）。

3.按照權利要求2所述的一種組合式太陽能光伏電池陣列結構，其特征是：所述固定架（12）上開設有導向限位槽（21），且導向限位槽（21）為半圓形，所述環形板（19）的外側固接有與所述導向限位槽（21）滑動配合的導向桿（22）。

4.按照權利要求3所述的一種組合式太陽能光伏電池陣列結構，其特征是：所述轉動臺（5）上設有與遠程操控系統物聯網連接的光敏傳感器。

5.一種組合式太陽能光伏電池支架，包括對稱分布的第一卡位齒輪（26），對稱分布的所述第一卡位齒輪（26）均固接于所述電動轉軸（10）上，所述安裝架（9）的上側開設有導向孔（27），所述導向孔（27）內的底部嵌有與遠程操控系統物聯網連接的電磁塊（28），所述安裝架（9）上固接有對稱分布的滑套（29），且所述滑套（29）位于所述導向孔（27）的上側，所述滑套（29）內滑動連接有第一卡位板（30），對稱分布的所述第一卡位板（30）下端之間固接有滑動連接于所述導向孔（27）的滑板（31），所述滑板（31）與所述滑套（29）之間固接有復位彈簧（32）。

6.按照權利要求5所述的一種組合式太陽能光伏電池支架，其特征是：所述滑板（31）的中部位置材料采用磁性材料，用于與電磁塊（28）配合。

7.按照權利要求5所述的一種組合式太陽能光伏電池支架，其特征是：所述固定架（12）上限位滑動連接有滑動框（13），所述滑動框（13）內設置有用于光伏板（20）表面清理的清潔組件，所述滑動框（13）的側壁固接有l形連接板（33），所述固定架（12）的側壁固接有對稱分布的連接塊（34），所述連接塊（34）與所述l形連接板（33）之間固接有連接彈簧（35），所述驅動件（18）的轉軸上安裝有卷線輪（36），所述卷線輪（36）上連接有拉線（37），所述拉線（37）與所述l形連接板（33）固接。

8.按照權利要求7所述的一種組合式太陽能光伏電池支架，其特征是：所述清潔組件包括固接于所述滑動框（13）內壁的連接架（23），所述連接架（23）為兩個且對稱分布，所述連接架（23）上轉動連接有兩組轉動盤（231），一組所述轉動盤（231）之間可拆卸安裝有清理輥（24），兩組所述轉動盤（231）的相向側連通有輸送管道，且所述輸送管道上連通有貫穿滑動框（13）側壁的送料管（25）。

9.按照權利要求8所述的一種組合式太陽能光伏電池支架，其特征是：所述清理輥（24）的材料采用海綿材質，用于清潔光伏板（20）表面。

10.按照權利要求8所述的一種組合式太陽能光伏電池支架，其特征是：所述卷線輪（36）的側壁固接有第二卡位齒輪（38），所述滑板（31）上固接有連接桿（39），所述連接桿（39）上固接有與第二卡位齒輪（38）配合的第二卡位板（40）。

技術總結
本發明涉及太陽能光伏電池技術領域，尤其涉及一種組合式太陽能光伏電池陣列結構及其支架，包括空心底板，所述空心底板內設有與遠程操控系統物聯網連接的等距分布組件，所述等距分布組件上固接有安裝架，所述安裝架的上部安裝有與遠程操控系統物聯網連接的電動轉軸，所述電動轉軸上固接有對稱分布的軸套架，對稱分布的所述軸套架之間固接有固定架。本發明通過等距分布組件能夠使最左側的移動臺與固定臺之間的距離等同于相鄰移動臺之間的距離，光敏傳感器工作能夠探查光源的方向并通過遠程操控系統啟動電動轉軸調節光伏板的傾斜角度，便于光伏板更好的實現光合作用發電。

技術研發人員：栗戈,楊光斗,康禹,龐偉,于洪強,劉強,王宇航,代兵,姚金滿,李艷琳
受保護的技術使用者：遼寧日晟太陽能發電有限責任公司
技術研發日：
技術公布日：2025/4/28
