本申請涉及海底通訊設備應用，特別涉及一種海纜接續工作臺及海纜接續集成裝置。

背景技術：

1、在海底光纜通訊行業中，海纜接續技術尤為重要，它是海底通訊系統的重要保障；海纜接續又包括纜端處理、光纖熔接、盤纖、結構件組裝、注塑等一系列復雜工序。

2、在海上進行海纜接續施工時，接續效率直接關乎項目成本，同時與岸端接續相比面臨著操作空間小、人員緊張等困難；在操作空間小的施工環境下完成纜端處理、光纖熔接、盤纖、結構件組裝、注塑等一系列工序時，由于不同工序對應有不同的施工設備，導致每完成一道工序后需要進行切換下一個設備，設備整體來回切換，極為不方便，費時費力，極大影響繼續的效率。

3、另外，海纜接續工作主要靠有經驗的專業技術人員操作來保障海纜接續質量，所使用的海纜接續平臺設備大多數功能單一，工作臺緊貼地面，搬運不方便，導致操作人員經常處于一種不舒服的姿勢進行作業，遇到長時間作業的情況，施工人員的體力往往不能保障連續正常工作狀態，也無法適應連續作業要求，同時疲勞狀態下也很難保證接續質量。

4、因此為節省設備轉換時間，以提高接續效率，以及降低人工作業勞動強度，保證海纜接續質量本申請?zhí)峁┝撕＠|接續工作臺及海纜接續集成裝置。

技術實現思路

1、本申請實施例提供一種海纜接續工作臺及海纜接續集成裝置，以解決相關技術中在海上進行海纜接續施工時，由于工作空間小、接續工序多導致設備多次切換，且切換時間長降低了接續效率較低的問題。

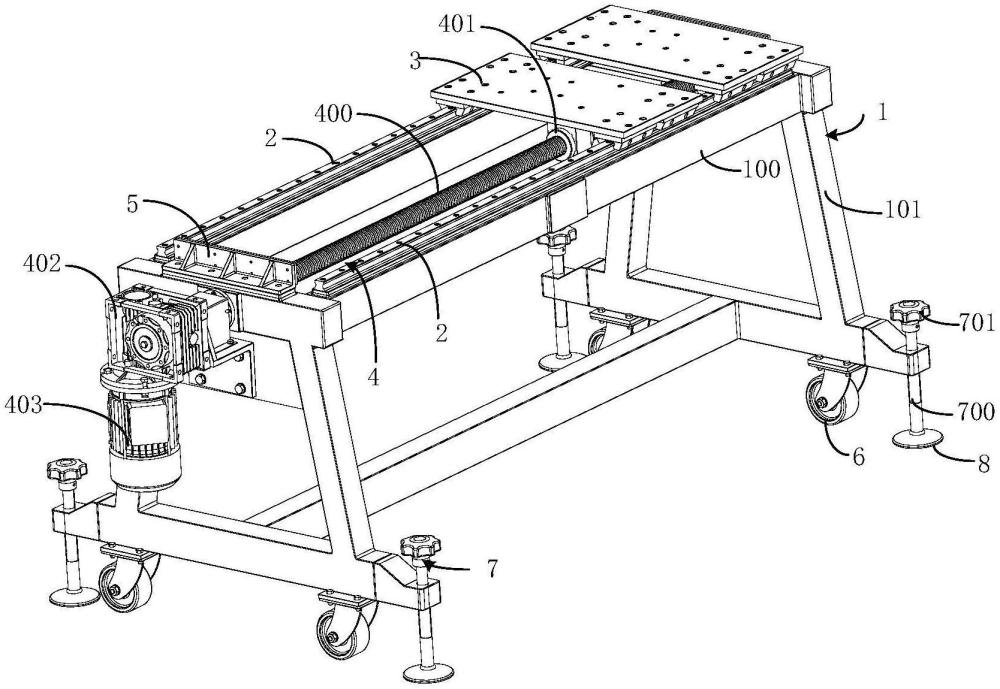

2、第一方面，提供了一種海纜接續工作臺，其包括：

3、平臺架，其頂部寬度方向的兩側設有沿長度方向延伸的導軌，導軌的兩端且位于平臺架上設有擋板；

4、兩個滑板基座，其滑設在所述導軌上，并且其上設有設備安裝面；

5、直線移動組件，其設置在所述平臺架上，并位于兩個所述導軌之間；所述直線移動組件與其中一個滑板基座連接，并用于帶動該滑板基座沿導軌移動。

6、一些實施例中，所述直線移動組件包括絲桿，絲桿上螺紋連接有連接塊，連接塊與所述滑板基座的底部連接；

7、所述絲桿的兩端與所述平臺架轉動連接，并且其中一端傳動連接有驅動齒輪箱，驅動齒輪箱連接有驅動電機。

8、一些實施例中，所述平臺架的底部設有移動滾輪和頂撐伸縮組件，所述頂撐伸縮組件的底部設有支撐板。

9、一些實施例中，所述平臺架的底部設有螺紋連接孔；所述頂撐伸縮組件分布在所述平臺架的四周，并且包括與螺紋連接孔連接的第一螺桿；第一螺桿的頂部設有扭動把手，底部與所述支撐板連接。

10、一些實施例中，所述平臺架包括兩個間隔設置的縱梁，兩個縱梁的兩端分別連接一個梯形支架；導軌設置在縱梁上，絲桿的兩端通過軸承支座與梯形支架轉動連接；

11、所述海纜接續工作臺還包括鎖緊件，鎖緊件包括移動扣座、u型搭接架和第二螺桿；所述移動扣座滑設在所述導軌上，并且其上設有搭接卡槽；所述縱梁穿過u型搭接架的內部空間，u型搭接架的兩末端具有卡鉤部，卡鉤部與所述搭接卡槽卡接；

12、所述u型搭接架的底部還設有螺紋連接孔，第二螺桿的頂部穿設u型搭接架，并用于抵持縱梁的底部。

13、第二方面，提供了一種海纜接續集成裝置，其包括：

14、海纜接續工作臺，以及纜端支架、光纖熔接平臺、uj總裝平臺和注塑支撐平臺；

15、當處于纜端處理工序時，兩個滑板基座上分別安裝一個纜端支架；

16、當處于光纖熔接工序時，兩個滑板基座上分別安裝一個纜端支架；光纖熔接平臺安裝在導軌上，且位于兩個滑板基座之間；

17、當處于端蓋組裝和壓pe筒工序時，所述uj總裝平臺安裝在兩個滑板基座上，并配合直線移動組件和擋板進行組裝和壓裝；

18、當處于注塑工序時，兩個滑板基座上分別安裝一個纜端支架，注塑支撐平臺安裝在導軌上，且位于兩個滑板基座之間。

19、一些實施例中，所述纜端支架包括：

20、安裝底板，其與所述滑板基座通過螺栓連接；

21、豎向升降桿，其底部與所述安裝底板連接，頂部連接有v型限位片；v型限位片上設有避讓槽；v型限位片上且位于避讓槽下方設有安裝板；

22、拉緊器，其安裝在所述安裝板上，并且其上設有穿過避讓槽，并包覆v型限位片的捆綁帶。

23、一些實施例中，所述光纖熔接平臺包括平臺板，平臺板的底部設有與所述導軌連接的支腳。

24、一些實施例中，所述uj總裝平臺包括兩個第一工字型板、端頭圓環和助力壓環，第一工字型板上設有推板；推板的一側邊上設有水平放置槽；所述推板上設有第一限位銷孔和第二限位銷孔；

25、所述端頭圓環上設有與所述水平放置槽對應的缺口；所述端頭圓環在其中心軸方向上的一端設有用于和端蓋組裝工序件適配的錐形槽，另一端設有第三限位銷孔；第三限位銷孔和第一限位銷孔中同軸插接有限位銷；所述第二限位銷孔內插接有止轉銷，止轉銷用于穿過缺口與端蓋組裝工序件插接；

26、所述助力壓環用于在壓pe筒工序中套接在pe筒上，并與其中一個所述端頭圓環的端面抵持。

27、一些實施例中，所述注塑支撐平臺包括第二工字型板，第二工字型板頂部設有豎向支板，底部設有螺紋連接孔。

28、本申請?zhí)峁┑募夹g方案帶來的有益效果包括：

29、本申請實施例提供了一種海纜接續工作臺及海纜接續集成裝置，由于平臺架上設有導軌，以及位于導軌兩端的擋板；兩個滑板基座滑設在導軌上；直線移動組件位于兩個導軌之間，且設置在平臺架上；直線移動組件與其中一個滑板基座連接，并用于帶動該滑板基座沿導軌移動；通過以上的設置實現了根據不同工序，利用直線移動組件調節兩個滑板基座之間的距離，以滿足在狹小空間下不同工序設備的安裝位置需求；同時配合擋板的使用，進行限位其中一個滑板基座，從而結合直線移動組件可以進行壓裝操作，節省了壓裝設備；例如，當處于纜端處理工序時，兩個滑板基座上分別安裝一個纜端處理工序對應的設備；當處于光纖熔接工序時，通過直線移動組件控制兩個滑板基座之間的距離，以便于安裝一個光纖熔接工序對應的設備；當處于端蓋組裝時，通過直線移動組件控制兩個滑板基座之間的距離，便于端蓋組裝工序對應的設備安裝；當處于壓pe筒工序時，擋板抵持一個滑板基座，通過直線移動組件控制兩個滑板基座之間的距離進行壓裝操作；當處于注塑工序時，通過直線移動組件控制兩個滑板基座之間的距離，便于注塑工序對應的設備安裝；從而以上過程使用一個工作臺，就可以配合不同工序對應的設備，實現了模塊化的更換，避免整體更換，減少設備切換的時間，提高效率。

技術特征：

1.一種海纜接續工作臺，其特征在于，其包括：

2.如權利要求1所述的海纜接續工作臺，其特征在于：

3.如權利要求1所述的海纜接續工作臺，其特征在于：

4.如權利要求3所述的海纜接續工作臺，其特征在于：

5.如權利要求2所述的海纜接續工作臺，其特征在于：

6.一種海纜接續集成裝置，其特征在于，其包括：

7.如權利要求6所述的海纜接續集成裝置，其特征在于，所述纜端支架(12)包括：

8.如權利要求6所述的海纜接續集成裝置，其特征在于：

9.如權利要求6所述的海纜接續集成裝置，其特征在于：

10.如權利要求8所述的海纜接續集成裝置，其特征在于：

技術總結
本申請涉及一種海纜接續工作臺及海纜接續集成裝置，其平臺架上設有導軌，以及位于導軌兩端的擋板；兩個滑板基座滑設在所述導軌上；直線移動組件位于兩個所述導軌之間，且設置在平臺架上；所述直線移動組件與其中一個滑板基座連接，并用于帶動該滑板基座沿導軌移動；通過以上的設置實現了根據不同工序，利用直線移動組件調節兩個滑板基座之間的距離，以滿足在狹小空間下不同工序設備的安裝位置需求；同時配合擋板的使用，進行限位其中一個滑板基座，從而結合直線移動組件可以進行壓裝操作，節省了壓裝設備，實現使用一個工作臺，就可以配合不同工序對應的設備，實現了模塊化的更換，避免整體更換，減少設備切換的時間，提高海纜接續效率。

技術研發人員：余江,曾旋焱,潘濤,陳燕麗
受保護的技術使用者：烽火海洋網絡設備有限公司
技術研發日：
技術公布日：2025/4/28
