本技術涉及催化劑生產設備，尤其涉及一種催化劑生產氣流粉碎機。

背景技術：

1、催化劑是一種物質，可以在化學反應中降低反應活化能，從而加速反應速率，但自身在反應中不被消耗，催化劑通過提供一個合適的反應路徑，使反應分子之間的鍵斷裂和形成更容易發生，從而促進反應進行，催化劑在生產過程中使用氣流粉碎機提高反應速率，增加催化劑的活性表面積，促進反應物質傳遞。

2、現有的催化劑生產氣流粉碎機，在對催化劑粉碎過程中不便于更換粉碎刀，不同的反應條件可能需要不同尺寸的催化劑顆粒，例如，在高溫或高壓下進行反應時，可能需要較小的催化劑顆粒來提供更好的反應速率和表面積，如果無法更換粉碎刀，可能無法靈活地調整催化劑顆粒的尺寸以適應不同的反應條件，降低了催化劑生產氣流粉碎機的工作效率。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種催化劑生產氣流粉碎機，旨在改善現有技術中的在對催化劑粉碎過程中不便于更換粉碎刀的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種催化劑生產氣流粉碎機，包括粉碎箱，所述粉碎箱外部左側固定連接有支撐板，所述支撐板上部固定連接有電機一，所述電機一輸出端固定連接有轉動桿，所述轉動桿外部四周均固定連接有安裝塊，所述安裝塊內部設置有粉碎刀，所述安裝塊外部固定連接有安裝管，所述安裝管內部滑動連接有移動盤，所述移動盤外部左側固定連接有安裝桿，所述移動盤外部右側設置有彈簧，所述移動盤上部固定連接有握把。

4、進一步地，所述粉碎箱內中部固定連接有過濾板，所述粉碎箱外部右側固定連接有固定板，所述固定板上部固定連接有電機二，所述電機二輸出端固定連接有絲桿，所述絲桿外部螺紋連接有移動塊，所述移動塊內部?jī)蓚?cè)均設置有導向組件，所述移動塊下部固定連接有清潔刷。

5、進一步地，所述導向組件包括導向環，所述導向環固定連接在移動塊內部?jī)蓚?cè)，所述粉碎箱內部?jī)蓚?cè)均固定連接有導向桿，所述導向環滑動連接在導向桿外部。

6、進一步地，所述粉碎刀外部開設有安裝孔，所述安裝桿與安裝孔相插接。

7、進一步地，所述粉碎箱上部設置有頂蓋，所述頂蓋通過螺栓與粉碎箱相連接。

8、進一步地，所述粉碎箱內部?jī)蓚?cè)均固定連接有導料板，所述粉碎箱下部固定連接有下料口，所述下料口外部固定連接有收集箱，所述收集箱內部滑動連接有抽屜。

9、進一步地，所述粉碎箱下部四周均固定連接有支腿，所述支腿下部設置有防滑墊，四個所述支腿中部固定連接有擋板，所述收集箱固定連接在擋板上部。

10、進一步地，所述粉碎箱外部左側固定連接有進料口，所述粉碎箱外部前側固定連接有控制器，所述控制器與電機一和電機二為電性連接。

11、本實用新型具有如下有益效果：

12、1、本實用新型中，通過安裝管、移動盤、彈簧、握把、安裝桿等結構之間的配合，實現了便于對催化劑生產氣流粉碎機的粉碎刀進行更換，可以根據不同的物料特性選擇合適的刀具，獲得更好的粉碎效果，提高了催化劑生產氣流粉碎機的工作效率。

13、2、本實用新型中，通過電機二、絲桿、移動塊、導向環、導向桿、清潔刷等結構之間的配合，實現了便于對過濾板進行清潔，可以快速清除過濾板上的積聚物，恢復過濾效率，確保氣流中的固體顆粒被有效過濾同時減少過濾板的負荷，延長過濾板的壽命。

技術特征：

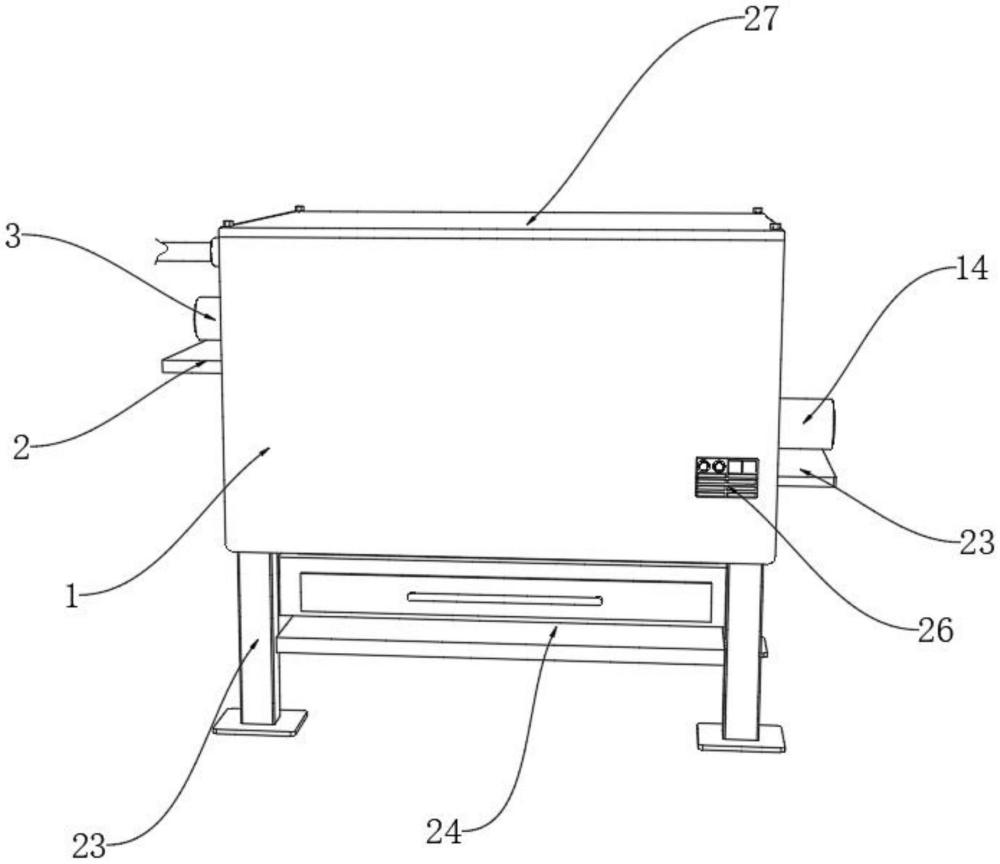

1.一種催化劑生產氣流粉碎機，包括粉碎箱(1)，其特征在于：所述粉碎箱(1)外部左側固定連接有支撐板(2)，所述支撐板(2)上部固定連接有電機一(3)，所述電機一(3)輸出端固定連接有轉動桿(4)，所述轉動桿(4)外部四周均固定連接有安裝塊(5)，所述安裝塊(5)內部設置有粉碎刀(6)，所述安裝塊(5)外部固定連接有安裝管(7)，所述安裝管(7)內部滑動連接有移動盤(8)，所述移動盤(8)外部左側固定連接有安裝桿(11)，所述移動盤(8)外部右側設置有彈簧(9)，所述移動盤(8)上部固定連接有握把(10)。

2.根據權利要求1所述的一種催化劑生產氣流粉碎機，其特征在于：所述粉碎箱(1)內中部固定連接有過濾板(20)，所述粉碎箱(1)外部右側固定連接有固定板(13)，所述固定板(13)上部固定連接有電機二(14)，所述電機二(14)輸出端固定連接有絲桿(15)，所述絲桿(15)外部螺紋連接有移動塊(16)，所述移動塊(16)內部?jī)蓚?cè)均設置有導向組件，所述移動塊(16)下部固定連接有清潔刷(19)。

3.根據權利要求2所述的一種催化劑生產氣流粉碎機，其特征在于：所述導向組件包括導向環(17)，所述導向環(17)固定連接在移動塊(16)內部?jī)蓚?cè)，所述粉碎箱(1)內部?jī)蓚?cè)均固定連接有導向桿(18)，所述導向環(17)滑動連接在導向桿(18)外部。

4.根據權利要求1所述的一種催化劑生產氣流粉碎機，其特征在于：所述粉碎刀(6)外部開設有安裝孔(12)，所述安裝桿(11)與安裝孔(12)相插接。

5.根據權利要求1所述的一種催化劑生產氣流粉碎機，其特征在于：所述粉碎箱(1)上部設置有頂蓋(27)，所述頂蓋(27)通過螺栓(28)與粉碎箱(1)相連接。

6.根據權利要求1所述的一種催化劑生產氣流粉碎機，其特征在于：所述粉碎箱(1)內部?jī)蓚?cè)均固定連接有導料板(21)，所述粉碎箱(1)下部固定連接有下料口(22)，所述下料口(22)外部固定連接有收集箱(25)，所述收集箱(25)內部滑動連接有抽屜。

7.根據權利要求6所述的一種催化劑生產氣流粉碎機，其特征在于：所述粉碎箱(1)下部四周均固定連接有支腿(23)，所述支腿(23)下部設置有防滑墊，四個所述支腿(23)中部固定連接有擋板(24)，所述收集箱(25)固定連接在擋板(24)上部。

8.根據權利要求1所述的一種催化劑生產氣流粉碎機，其特征在于：所述粉碎箱(1)外部左側固定連接有進料口(29)，所述粉碎箱(1)外部前側固定連接有控制器(26)，所述控制器(26)與電機一(3)和電機二(14)為電性連接。

技術總結
本技術涉及催化劑生產設備技術領域，公開了一種催化劑生產氣流粉碎機，包括粉碎箱，所述粉碎箱外部左側固定連接有支撐板，所述支撐板上部固定連接有電機一，所述電機一輸出端固定連接有轉動桿，所述轉動桿外部四周均固定連接有安裝塊，所述安裝塊內部設置有粉碎刀，所述安裝塊外部固定連接有安裝管，所述安裝管內部滑動連接有移動盤，所述移動盤外部左側固定連接有安裝桿，所述移動盤外部右側設置有彈簧，所述移動盤上部固定連接有握把。本技術中，實現了便于對催化劑生產氣流粉碎機的粉碎刀進行更換，可以根據不同的物料特性選擇合適的刀具，獲得更好的粉碎效果，提高了催化劑生產氣流粉碎機的工作效率。

技術研發人員：申波俊,徐紹歐
受保護的技術使用者：河南寶駿化工科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
