本發明涉及永磁同步電機，具體為一種減震低噪的節能型永磁同步電機啟動裝置。

背景技術：

1、永磁同步電機啟動器是一種用于控制永磁同步電機啟動的電氣設備，其主要功能是通過逐步加速來控制電機的啟動過程，實現平穩無沖擊的啟動，從而保護電機和驅動系統，永磁同步電機因其高效率、高功率因數和節能等特點，廣泛應用于工業、交通、風力發電等領域，由于其初始啟動電流較大，容易對電網造成影響，因此需要使用啟動器來進行控制和保護，現有技術中難以在啟動器工作時對其進行減震降噪。

2、公告號為cn212572426u的專利公開了一種礦用隔爆型真空電磁啟動器，該專利包括電氣元件、底座、防爆外殼以及接線箱，所述防爆外殼固定連接在底座上，電氣元件安裝在防爆外殼內，而所述接線箱與防爆外殼固定連接，所述接線箱上蓋有箱蓋，所述箱蓋與接線箱通過螺栓固定連接，所述接線箱朝向箱蓋的一面開有至少兩個限位螺紋孔，兩個所述限位螺紋孔開設于接線箱的兩側，所述限位螺紋孔內螺紋固定有支撐桿，兩個所述支撐桿面對面的一側均開有供箱蓋的兩端分別穿過的滑行槽，所述支撐桿上還設置有對箱蓋進行固定的固定組件，能夠避免來自井內的水滴落進接線箱內部，保護接線箱內部電氣元器件的效果，該專利雖然解決了上述問題但仍存在難以在啟動器工作時對其進行減震降噪的問題，故而提出一種減震低噪的節能型永磁同步電機啟動裝置來解決上述所提出的問題。

技術實現思路

1、本發明所要解決的技術問題在于針對上述現有技術中的不足，提供了一種減震低噪的節能型永磁同步電機啟動裝置。

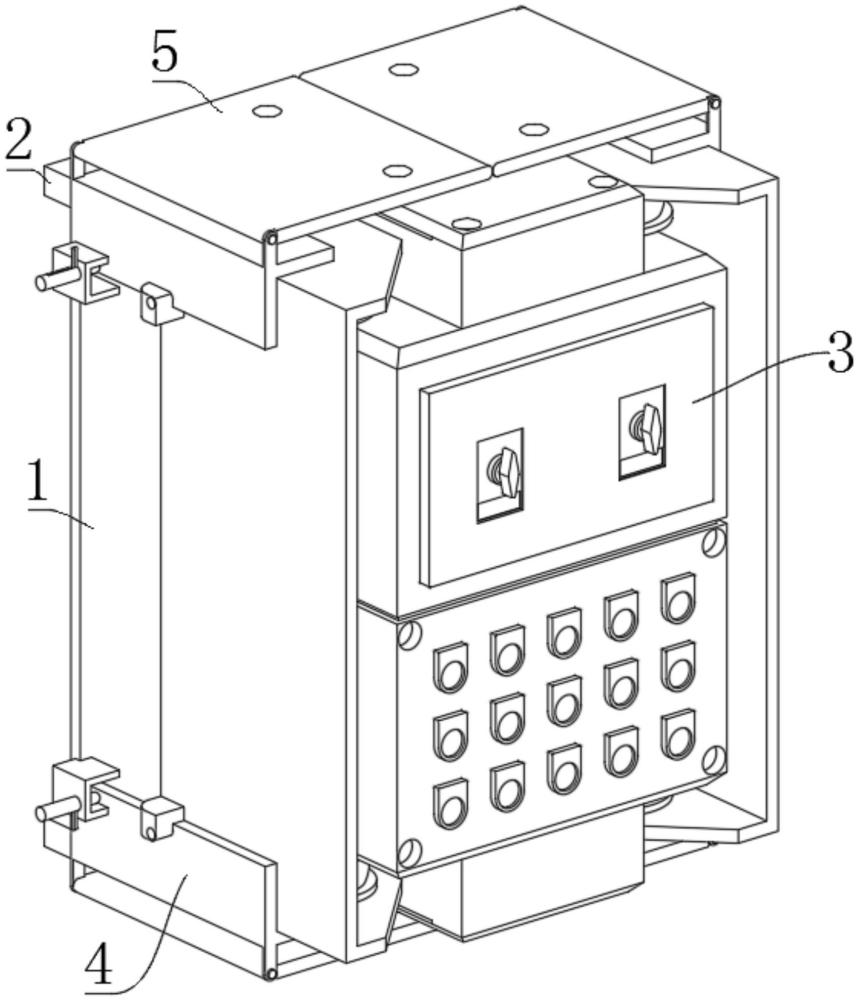

2、為解決上述技術問題，本發明采用的技術方案是：一種減震低噪的節能型永磁同步電機啟動裝置，包括安裝板，所述安裝板的后側面固定連接有安裝塊，所述安裝板的前側面設置有電磁啟動器，所述安裝板的前側面固定連接有連接角板，所述連接角板的內表面滑動連接有連接滑板，所述連接滑板靠近電磁啟動器的一側固定連接有側擋板，所述連接滑板靠近電磁啟動器的一側固定連接有豎向避震喉，所述側擋板靠近電磁啟動器的一側固定連接有橫向避震喉，所述連接滑板靠遠離電磁啟動器的一側固定連接有推動凸桿，所述側擋板遠離電磁啟動器的一側固定連接有滑動卡塊，所述滑動卡塊的內側開設有定位孔，所述連接角板遠離側擋板的一側固定連接有卡框，所述卡框遠離連接角板的一側固定連接有第一柱形套殼，所述第一柱形套殼的內表面滑動連接有定位軸，所述定位軸的上表面固定連接有撥桿，所述安裝板的前側設置有用于對電磁啟動器進行防護和快速安裝拆卸的防護固定裝置，所述安裝板的后側設置有用于對電磁啟動器和電機之間的傳輸線進行固定和防護的束線裝置，所述滑動卡塊和連接角板遠離側擋板的一側相互接觸，所述卡框和安裝板兩側固定連接，所述第一柱形套殼上表面開設有通槽，且通槽內表面和撥桿表面相互接觸，所述豎向避震喉和電磁啟動器上下兩側相互接觸，所述橫向避震喉和電磁啟動器左右兩側相互接觸，將安裝板通過安裝塊安裝到墻體上，然后將連接滑板拉動到連接角板前端，將電磁啟動器放置到豎向避震喉和橫向避震喉之間，此時將連接滑板和側擋板推入連接角板，使電磁啟動器與安裝板貼合，將電磁啟動器與電機連接用的傳輸線與接線端子連接，然后將傳輸線從接線槽前側穿入接線槽后側最后與電機連接，此時開啟電磁啟動器，電磁啟動器在啟動電機的過程中產生的振動被豎向避震喉和橫向避震喉吸收，向后推動側擋板時，側擋板帶動滑動卡塊向后移動，滑動卡塊的弧面和定位軸的弧形端接觸后，通過弧面的導向?qū)⒍ㄎ惠S向第一柱形套殼內側推動，滑動卡塊繼續向后移動使得定位孔對齊定位軸，此時復位彈簧的彈性復位作用推動定位軸彈出第一柱形套殼并插入定位孔內從而將滑動卡塊卡在卡框內，進而使連接滑板和側擋板快速與連接角板固定，當需要將連接滑板和側擋板向前滑動拉出從而便于拆卸電磁啟動器時，推動撥桿，使撥桿遠離卡框，此時撥桿帶動定位軸抽出定位孔使得滑動卡塊脫離卡框和定位軸的限位。

3、優選的，防護固定裝置包括有連接件、活動擋板、第一螺紋孔、連接座、第二螺紋孔，所述連接件固定連接在連接角板遠離滑動卡塊的一側，所述活動擋板鉸接在連接件圓周面，所述第一螺紋孔開設在活動擋板內側，所述連接座固定連接在電磁啟動器上下兩側，所述第二螺紋孔開設在連接座內側，所述防護固定裝置還包括有限位卡槽、連接軸、l形旋轉卡板、抵觸塊，所述限位卡槽開設在連接座兩側，所述連接軸固定連接在連接角板遠離滑動卡塊的一側，所述l形旋轉卡板鉸接在連接軸圓周面，所述抵觸塊固定連接在推動凸桿底端，所述l形旋轉卡板和連接軸鉸接處設置有扭簧，所述推動凸桿圓周面和l形旋轉卡板相互接觸，旋轉活動擋板，使活動擋板擋住電磁啟動器上下兩側，當需要長期使用電磁啟動器時，將螺紋桿旋轉插入第一螺紋孔和第二螺紋孔，從而使活動擋板和連接座固定，進而使電磁啟動器更加穩定地固定在安裝板上，當需要對電磁啟動器性能進行測試時，向后推動連接滑板，連接滑板帶動推動凸桿向后移動，推動凸桿與l形旋轉卡板接觸后推動其旋轉，l形旋轉卡板旋轉后插入限位卡槽從而將連接座和電磁啟動器卡住，需要拆卸電磁啟動器時，向前拉動連接滑板，連接滑板帶動推動凸桿向前移動，推動凸桿遠離l形旋轉卡板l形旋轉卡板后，扭簧的彈性復位作用帶動l形旋轉卡板旋轉復位從而脫離限位卡槽，此時能夠快速將電磁啟動器拆卸。

4、優選的，束線裝置包括有接線端子、接線槽、固定上卡殼、活動下卡殼、柔性?shī)A持墊，所述接線端子固定連接在電磁啟動器后側面，所述接線槽開設在安裝板底部，所述固定上卡殼固定連接在安裝板后側面，所述活動下卡殼設置在固定上卡殼下方，所述柔性?shī)A持墊固定連接在固定上卡殼內表面，所述束線裝置還包括有滑動軸、限位滑槽、梯形升降塊、第二柱形套殼、連接彈簧、梯形推塊，所述滑動軸固定連接在活動下卡殼前側面，所述限位滑槽開設在安裝板底部，所述梯形升降塊固定連接在活動下卡殼下表面，所述第二柱形套殼固定連接在安裝板前側面，所述連接彈簧固定連接在第二柱形套殼內表面，所述梯形推塊固定連接在連接彈簧后端，所述柔性?shī)A持墊和活動下卡殼內表面固定連接，所述滑動軸和限位滑槽內表面滑動連接，所述活動下卡殼的前側面和安裝板后側面相互接觸，所述梯形推塊的前側面和安裝板后側面相互接觸，所述梯形推塊的斜面和梯形升降塊斜面相互接觸，向上推動活動下卡殼，使活動下卡殼與固定上卡殼貼合，此時活動下卡殼和固定上卡殼通過柔性?shī)A持墊將電磁啟動器與電機之間的傳輸線夾住，推動凸桿向后移動時帶動抵觸塊向后移動，當?shù)钟|塊與梯形推塊接觸后推動其向后移動，梯形推塊向后移動時通過斜面推動梯形升降塊向上移動，梯形升降塊通過滑動軸在限位滑槽內滑動從而保持直線上升，梯形升降塊向上移動時帶動活動下卡殼向上移動最終與固定上卡殼貼合并將傳輸線夾住，抵觸塊向前移動并脫離梯形推塊后，連接彈簧的彈性復位作用拉動梯形推塊向前移動復位，此時梯形升降塊失去梯形推塊的抵觸并下降，梯形升降塊下降帶動活動下卡殼下降并松開傳輸線。

5、本發明采用上述技術方案，能夠帶來如下有益效果：

6、1、該減震低噪的節能型永磁同步電機啟動裝置，電磁啟動器在啟動電機的過程中產生的振動被豎向避震喉和橫向避震喉吸收，從而減小電磁啟動器的振動幅度和噪音，提升了電磁啟動器使用時的穩定性，連接滑板和側擋板快速與連接角板固定，進一步提升了電磁啟動器使用時的穩定性，滑動卡塊脫離卡框和定位軸的限位，進而能夠快速移動連接滑板和側擋板，提升了裝置的使用便捷性。

7、2、該減震低噪的節能型永磁同步電機啟動裝置，活動擋板擋住電磁啟動器上下兩側，從而對電磁啟動器進一步保護，提升了電磁啟動器的使用安全性，l形旋轉卡板旋轉后插入限位卡槽從而將連接座和電磁啟動器卡住，提升了電磁啟動器的固定安裝速度，l形旋轉卡板旋轉復位從而脫離限位卡槽，此時能夠快速將電磁啟動器拆卸，提升了安裝和拆卸電磁啟動器的效率，進而便于對電磁啟動器進行測試。

8、3、該減震低噪的節能型永磁同步電機啟動裝置，柔性?shī)A持墊將電磁啟動器與電機之間的傳輸線夾住，防止傳輸線受到拉扯后損壞或影響電機的啟動效果，柔性?shī)A持墊與傳輸線接觸后形變防止在夾持傳輸線的過程中導致傳輸線磨損，同時便于對不同粗細的傳輸線進行固定，提升了裝置適用性，活動下卡殼向上移動最終與固定上卡殼貼合并將傳輸線夾住，提升了裝置的使用便捷性，活動下卡殼下降并松開傳輸線，進一步提升了裝置的使用便捷性。
