本發明涉及光伏面板安裝，尤其是一種適用于多環境設置的光伏面板支撐底座。

背景技術：

1、戶外光伏發電是一種利用太陽能發電的技術，其工作原理是通過光伏板將太陽能轉化為電能。光伏板由安裝在光伏支架上光伏電池、直流與匯流箱、逆變器、交流配電柜以及太陽跟蹤控制系統等設備組成。通過轉化光照產生電流，將電能傳輸給需要的設備使用，還可以將多余的電力并入公共電網。

2、戶外光伏發電的效率受多種因素影響，受外部環境的影響比較大。而目前的光伏支架結構固定，安裝方式單一，無法適用于多種規格的光伏面板和工作環境，導致其適用場景比較有限，為了保證長效的轉化效率，需要保持光伏面板表面清潔，傳統的清潔方式是定期人工維護，這不僅費時費力，成本高昂，而且時效性也十分有限，資源消耗也比較大。

技術實現思路

1、本發明要解決的技術問題是：目前的光伏支架結構固定，安裝方式單一，無法適用于多種規格的光伏面板和工作環境，導致其適用場景比較有限，為了保證長效的轉化效率，需要保持光伏面板表面清潔，傳統的清潔方式是定期人工維護，這不僅費時費力，成本高昂，而且時效性也十分有限，資源消耗也比較大。

2、本發明解決其技術問題所采用的技術方案是：一種適用于多環境設置的光伏面板支撐底座，包括底部支撐框架，所述底部支撐框架內部上端固定裝配有環形內部導軌，所述環形內部導軌內活動裝配有電控式裝配環，所述電控式裝配環上端固定裝配有頂部支撐框架，所述頂部支撐框架上端活動裝配有電控伸縮調節桿，所述電控伸縮調節桿頂部活動裝配有用于安裝光伏面板的上置可控裝配框。

3、所述的電控式裝配環包括活動插接在環形內部導軌內的內部調節環、開設在內部調節環底部一側的環形齒槽、固定在環形內部導軌內側的調節電機和軸向固定在調節電機上端輸出軸的調節齒輪。

4、所述頂部支撐框架上端開設有用于安裝電控伸縮調節桿的上置伸縮盲孔。

5、所述上置可控裝配框包括頂部裝配框、固定在頂部裝配框上表面上端的上置可控限位框和活動安裝在頂部裝配框上表面下端的下置可控限位框。

6、所述上置可控限位框包括固定在頂部裝配框上表面的橫置限位框、安裝在橫置限位框內部的上置調節絲桿和螺紋套裝在上置調節絲桿兩端的上置內螺紋限位框。

7、所述下置可控限位框包括安裝在頂部裝配框兩側內壁上的內置調節絲桿、通過底側內螺紋裝配塊螺紋裝配在內置調節絲桿上的橫置擠壓框、安裝在橫置擠壓框內部的下置調節絲桿和螺紋套裝在下置調節絲桿兩端的下置內螺紋限位框。

8、所述底部支撐框架內部固定裝配有低位儲液箱，底部支撐框架側壁上固定裝配有與低位儲液箱內部相連通的側掛式過濾進液筒。

9、所述頂部裝配框上端固定裝配有與低位儲液箱出液管相連通的上置噴水清理罩，頂部裝配框下端固定裝配有與側掛式過濾進液筒回液管相連通的下置回流罩。

10、所述低位儲液箱內部固定裝配有電控抽液泵，所述側掛式過濾進液筒內部安裝有可拆卸式凈水濾芯。

11、所述橫置限位框、上置內螺紋限位框、橫置擠壓框和下置內螺紋限位框擠壓面上固定裝配有橡膠裝配條。

12、本發明的有益效果是：

13、(1)本發明的一種適用于多環境設置的光伏面板支撐底座可以調節光伏面板的高度和角度，使其可以根據光照的角度進行調節，使其始終保持最佳的轉化效率；

14、(2)底部支撐框架通過上端的環形內部導軌與頂部支撐框架底部的電控式裝配環活動裝配，可以根據位置大范圍調節光伏面板的橫向角度，然后利用頂部支撐框架上端的電控伸縮調節桿來調節光伏面板的縱向角度，使其可調范圍更加多樣，可操作性大大提升；

15、(3)在電控伸縮調節桿頂部活動裝配有用于安裝光伏面板的上置可控裝配框，通過轉動內側的調節絲桿可以快速將光伏面板裝卸，降低操作難度；

16、(4)在底部支撐框架內部固定裝配有低位儲液箱，在底部支撐框架側壁上固定裝配有與低位儲液箱內部相連通的側掛式過濾進液筒，通過采用自循環的方式來處理清潔用水，大大降低后期維護成本和難度；

17、(5)人們只需要根據濾芯的使用狀態定期更換濾芯和向低位儲液箱補充清潔液就可以完成維護，維護難度大大降低；

18、(6)通過低位儲液箱的自重，可以增強整個底座的穩定性。

技術特征：

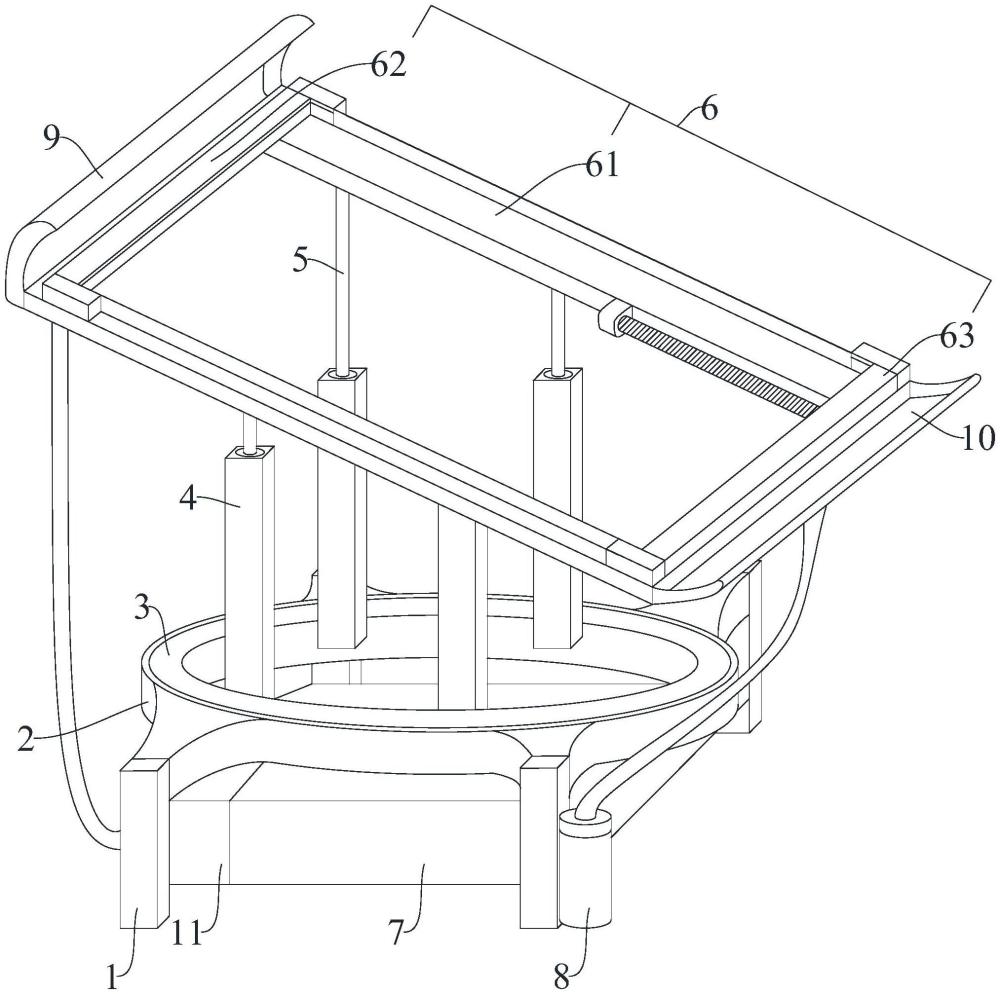

1.一種適用于多環境設置的光伏面板支撐底座，包括底部支撐框架(1)，其特征是：所述底部支撐框架(1)內部上端固定裝配有環形內部導軌(2)，所述環形內部導軌(2)內活動裝配有電控式裝配環(3)，所述電控式裝配環(3)上端固定裝配有頂部支撐框架(4)，所述頂部支撐框架(1)上端活動裝配有電控伸縮調節桿(5)，所述電控伸縮調節桿(5)頂部活動裝配有用于安裝光伏面板的上置可控裝配框(6)。

2.根據權利要求1所述的一種適用于多環境設置的光伏面板支撐底座，其特征是：所述的電控式裝配環(3)包括活動插接在環形內部導軌(2)內的內部調節環(31)、開設在內部調節環(31)底部一側的環形齒槽(32)、固定在環形內部導軌(2)內側的調節電機(33)和軸向固定在調節電機(33)上端輸出軸的調節齒輪(34)。

3.根據權利要求1所述的一種適用于多環境設置的光伏面板支撐底座，其特征是：所述頂部支撐框架(4)上端開設有用于安裝電控伸縮調節桿(5)的上置伸縮盲孔。

4.根據權利要求3所述的一種適用于多環境設置的光伏面板支撐底座，其特征是：所述上置可控裝配框(6)包括頂部裝配框(61)、固定在頂部裝配框(61)上表面上端的上置可控限位框(62)和活動安裝在頂部裝配框(61)上表面下端的下置可控限位框(63)。

5.根據權利要求4所述的一種適用于多環境設置的光伏面板支撐底座，其特征是：所述上置可控限位框(62)包括固定在頂部裝配框(61)上表面的橫置限位框(621)、安裝在橫置限位框(621)內部的上置調節絲桿(622)和螺紋套裝在上置調節絲桿(622)兩端的上置內螺紋限位框(623)。

6.根據權利要求5所述的一種適用于多環境設置的光伏面板支撐底座，其特征是：所述下置可控限位框(63)包括安裝在頂部裝配框(61)兩側內壁上的內置調節絲桿(631)、通過底側內螺紋裝配塊(632)螺紋裝配在內置調節絲桿(631)上的橫置擠壓框(633)、安裝在橫置擠壓框(633)內部的下置調節絲桿(634)和螺紋套裝在下置調節絲桿(634)兩端的下置內螺紋限位框(635)。

7.根據權利要求4所述的一種適用于多環境設置的光伏面板支撐底座，其特征是：所述底部支撐框架(1)內部固定裝配有低位儲液箱(7)，底部支撐框架(1)側壁上固定裝配有與低位儲液箱(7)內部相連通的側掛式過濾進液筒(8)。

8.根據權利要求7所述的一種適用于多環境設置的光伏面板支撐底座，其特征是：所述頂部裝配框(61)上端固定裝配有與低位儲液箱(7)出液管相連通的上置噴水清理罩(9)，頂部裝配框(61)下端固定裝配有與側掛式過濾進液筒回液管相連通的下置回流罩(10)。

9.根據權利要求7所述的一種適用于多環境設置的光伏面板支撐底座，其特征是：所述低位儲液箱(7)內部固定裝配有電控抽液泵(11)，所述側掛式過濾進液筒(8)內部安裝有可拆卸式凈水濾芯(12)。

10.根據權利要求6所述的一種適用于多環境設置的光伏面板支撐底座，其特征是：所述橫置限位框(621)、上置內螺紋限位框(623)、橫置擠壓框(633)和下置內螺紋限位框(635)擠壓面上固定裝配有橡膠裝配條(13)。

技術總結
本發明涉及光伏面板安裝技術領域，尤其是一種適用于多環境設置的光伏面板支撐底座，包括底部支撐框架，底部支撐框架內部上端固定裝配有環形內部導軌，環形內部導軌內活動裝配有電控式裝配環。本發明的一種適用于多環境設置的光伏面板支撐底座可以調節光伏面板的高度和角度，使其可以根據光照的角度進行調節，使其始終保持最佳的轉化效率；底部支撐框架通過上端的環形內部導軌與頂部支撐框架底部的電控式裝配環活動裝配，可以根據位置大范圍調節光伏面板的橫向角度，然后利用頂部支撐框架上端的電控伸縮調節桿來調節光伏面板的縱向角度，使其可調范圍更加多樣，可操作性大大提升。

技術研發人員：繆漢葉,黃天澄
受保護的技術使用者：江蘇東臺天騰鋁業有限公司
技術研發日：
技術公布日：2025/4/28
