本發明屬于射頻離子電推進，涉及一種射頻離子電推進屏柵電源功率電路及控制電路。

背景技術：

1、射頻離子電推進技術作為高性能的微電推進技術,具有高比沖、羽流準直、結構簡單、易于小型化等優點，在商業微小衛星領域具有廣泛的應用前景。射頻離子電推進系統由射頻離子推力器、中和器、電源處理與控制單元、射頻功率處理單元和貯供單元組成。其中，電源處理與控制單元由直流功率處理單元和數字接口與控制單元組成，直流功率處理單元為推力器的屏柵極和加速柵極、空心陰極中和器的觸持極(點火極)和加熱器供電，數字接口與控制單元完成電推進系統各部分的測控功能。其中，屏柵電源為直流功率處理單元中的高壓大功率電源，其輸出功率占直流功率處理單元總輸出功率的百分之八十以上。

2、射頻離子電推進屏柵電源具有高壓小電流輸出特性，其輸出電壓范圍較寬，輸出電壓一般為千伏級；其最大輸出電流與推力器推力大小相關，mn級射頻離子電推進器配套的屏柵電源最大輸出電流一般為幾十至幾百ma。射頻離子電推進系統在推力器點火瞬間，推力器屏柵等效阻抗由高阻(mω級)向低阻(kω級)轉化，此時，由于加速柵未供電，推力器工作不穩定，屏柵等效阻抗較小，屏柵工作電流較大，且存在屏柵對加速柵頻繁打火放電的情況；加速柵供電后，推力器穩態運行過程中也存在屏柵對加速柵打火放電的情況，打火放電產生瞬時大電流，該電流峰值約為屏柵電源穩態輸出電流的幾十倍，約為加速柵電源穩態輸出電流的幾百倍。

3、當前的屏柵電源多采用輸出電壓?jiǎn)苇h(huán)反饋調節，在面對復雜或惡劣工況時，其電源輸出動態、穩態性能較差，動態響應速度較慢，無法及時調整供電電壓和電流，甚至造成惡劣工況進一步加劇。在推力器點火后至加速柵供電前時間段內，輸出電壓?jiǎn)苇h(huán)反饋調節的屏柵電源無法完成輸出模式的切換，造成變換器原邊輸入過流保護，屏柵電源輸出電壓跌落甚至無輸出。針對屏柵對加速柵打火放電的情況，由于打火時間具有不確定性，針對極窄脈沖(μs級以下)的打火工況，當前屏柵電源的過流保護措施無法進行有效的峰值電流抑制，造成屏柵電源及其供電母線遭受放電浪涌電流沖擊，嚴重情況下造成屏柵電源及其供電系統損壞。

技術實現思路

1、針對現有技術存在的不足，本發明的目的在于提供一種射頻離子電推進屏柵電源功率電路及控制電路，根據推力器屏柵極等效阻抗?fàn)顟B(tài)進行電源恒壓恒流雙輸出模式自適應調節，采集電源原邊側電流進行過載保護，提高穩定性，解決現有屏柵電源的過流保護措施無法進行有效的峰值電流控制，使屏柵電源及其供電母線遭受放電浪涌電流沖擊的技術問題。

2、為了實現上述目的，本發明采用如下技術方案：

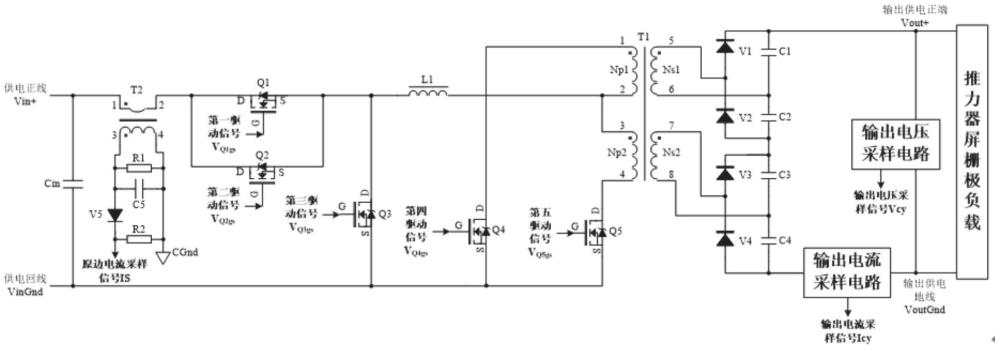

3、本發明提供一種射頻離子電推進屏柵電源功率電路，包括輸入濾波電容cin、原邊電流采樣電路、第一級倍頻同步整流buck變換器、第二級電流型推挽隔離變換器、兩級串聯橋式倍壓整流電路、輸出電壓采樣電路、輸出電流采樣電路，兩級串聯橋式倍壓整流電路、輸出電流采樣電路、輸出電壓采樣電路依次連接，所述輸出電壓采樣電路用于與推力器屏柵極負載連接；所述第一級倍頻同步整流buck變換器、第二級電流型推挽隔離變換器、兩級串聯橋式倍壓整流電路通過功率變壓器t1連接。

4、進一步地，所述原邊電流采樣電路包括電流互感器t2、磁復位電阻r1、濾波電容c5、信號輸出二極管v5、電流-電壓信號轉換電阻r2；所述電流互感器t2的1腳與輸入濾波電容cin一端連接,并與電源供電正線vin+連接，電流互感器t2的2腳與第一級倍頻同步整流buck變換器連接，電流互感器t2的3腳與所述信號輸出二極管v5的陽極連接，電流互感器t2的4腳與pwm脈寬調制電路的供電地cgnd連接，所述磁復位電阻r1與濾波電容c5并聯，一端與電流互感器t2的3腳連接，另一端與電流互感器t2的4腳連接，所述信號輸出二極管v5的陽極與電流互感器t2的3腳連接，陰極連接原邊電流采樣信號is，所述電流-電壓信號轉換電阻r2的一端連接原邊電流采樣信號is，另一端連接pwm脈寬調制電路的供電地cgnd。

5、進一步地，所述第一級倍頻同步整流buck變換器包括n?mos管q1、n?mos管q2、nmos管q3和濾波電感l(wèi)1；所述n?mos管q1的漏極和n?mos管q2的漏極連接，并連接電流互感器t2的2腳，n?mos管q1的源極和n?mos管q2的源極連接并與n?mos管q3的漏極連接，所述n?mos管q3的漏極還與濾波電感l(wèi)1的一端連接，n?mos管q3的源極與輸入濾波電容cin的另一端連接，并連接電源供電回線vingnd，所述濾波電感l(wèi)1的另一端與功率變壓器t1連接，n?mos管q1的柵極連接第一驅動信號vq1gs，n?mos管q2的柵極連接第二驅動信號vq2gs，n?mos管q3的柵極連接第三驅動信號vq3gs。

6、進一步地，所述功率變壓器t1的1腳、3腳、5腳和7腳互為同名端，2腳、4腳、6腳和8腳互為同名端，所述功率變壓器t1的2腳、3腳與第一級倍頻同步整流buck變換器連接，1腳、4腳與第二級電流型推挽隔離變換器連接；所述第二級電流型推挽隔離變換器包括n?mos管q4、n?mos管q5，所述n?mos管q4的漏極連接功率變壓器t1的1腳，n?mos管q4的源極連接電源供電回線vingnd，n?mos管q4的柵極連接第四驅動信號vq4gs；所述n?mos管q5的漏極連接功率變壓器t1的4腳，n?mos管q5的源極連接電源供電回線vingnd，n?mos管q5的柵極連接第五驅動信號vq5gs。

7、進一步地，所述兩級串聯橋式倍壓整流電路包括整流二極管v1、整流二極管v2、整流二極管v3、整流二極管v4、電容c1、電容c2、電容c3及電容c4；所述整流二極管v1的陽極連接功率變壓器t1的5腳，陰極與電容c1的一端以及電源輸出供電正端vout+連接，電容c1的另一端連接功率變壓器t1的6腳；整流二極管v2的陰極連接功率變壓器t1的5腳，陽極與電容c2的一端以及整流二極管v3的陰極連接，電容c2的另一端連接功率變壓器t1的6腳；整流二極管v3的陽極連接功率變壓器t1的7腳，陰極連接電容c3的一端，電容c3的另一端連接功率變壓器t1的8腳；整流二極管v4的陰極連接功率變壓器t1的7腳，陽極與電容c4的一端以及輸出電流采樣電路一端連接，電容c4的另一端連接功率變壓器t1的8腳。

8、進一步地，所述輸出電壓采樣電路一端與電源輸出供電正端vout+連接，另一端與電源輸出供電地線voutgnd連接；所述輸出電壓采樣電路將電源輸出電壓信號轉化為輸出電壓采樣信號vcy。

9、進一步地，所述輸出電流采樣電路一端與整流二極管v4陽極連接，另一端與電源輸出供電地線voutgnd連接。

10、一種射頻離子電推進屏柵電源控制電路，基于上述射頻離子電推進屏柵電源功率電路，其特殊之處在于，包括輸出電壓pid負反饋控制電路、輸出電流pid負反饋控制電路、反饋信號比較電路、pwm脈寬調制電路、隔離驅動電路；所述輸出電壓pid負反饋控制電路接收輸出電壓采樣電路的輸出電壓采樣信號vcy，將其與運放同相端輸出電壓基準信號vset比較，進行負反饋pid環路運算，形成輸出電壓反饋信號；所述輸出電流pid負反饋控制電路接收輸出電流采樣電路的輸出電流采樣信號icy，將其與運放同相端輸出電流基準信號iset進行比較，進行負反饋pid環路運算，形成輸出電流反饋信號。

11、進一步地，所述反饋信號比較電路包括二極管v6和二極管v7，所述二極管v6陰極與輸出電壓pid負反饋控制電路連接，陽極與二極管v7陽極連接，并與pwm脈寬調制電路連接，所述二極管v7陰極與輸出電流pid負反饋控制電路連接。

12、進一步地，所述隔離驅動電路將pwm脈寬調制電路輸出的脈寬調制輸出信號通過驅動變壓器輸出第一驅動信號vq1gs、第二驅動信號vq2gs、第三驅動信號vq3gs、第四驅動信號vq4gs、第五驅動信號vq5gs。

13、與現有技術相比，本發明具有以下有益的技術效果：

14、本發明一種射頻離子電推進屏柵電源功率電路，原邊側采用兩級式的功率拓?fù)洌ㄟ^(guò)第一級倍頻同步整流buck變換器實現輸出反饋閉環控制，利用濾波電感l(wèi)1進行有效的峰值電流抑制，通過定頻、滿占空比工作的第二級電流型推挽隔離變換器實現功率隔離傳輸，并提高電源工作效率。副邊側采用兩級串聯橋式倍壓整流電路，具有元器件應力小、輸出電壓紋波小的優點。屏柵電源進行了原邊電流信號、輸出電壓信號及輸出電流信號的采樣，并傳遞給相關的功能電路，從而實現原邊過流保護、輸出電壓pid負反饋控制、輸出電流pid負反饋控制等功能，可根據推力器屏柵極等效阻抗?fàn)顟B(tài)進行電源恒壓恒流雙輸出模式自適應調節，從而滿足屏柵極在推力器點火及工作過程中的供電需求，保證射頻離子推進系統工作的穩定性和可靠性。

15、本發明一種射頻離子電推進屏柵電源功率電路具有三重過流保護，通過三重過流保護，提高了全工況下屏柵電源的工作可靠性和供電穩定性，提升了射頻離子電推進系統的魯棒性。
