本申請涉及光伏電池，具體地涉及一種光伏構件。

背景技術：

1、光伏組件可以安裝在屋面等建筑體上，其能夠將太陽能轉化為電能，以滿足建筑體的使用需要。目前光伏組件安裝的可靠性較低，從而對光伏組件的正常工作產生影響。

技術實現思路

1、有鑒于此，本申請提供一種光伏構件，以利于解決現有技術中光伏組件安裝的可靠性較低的問題。

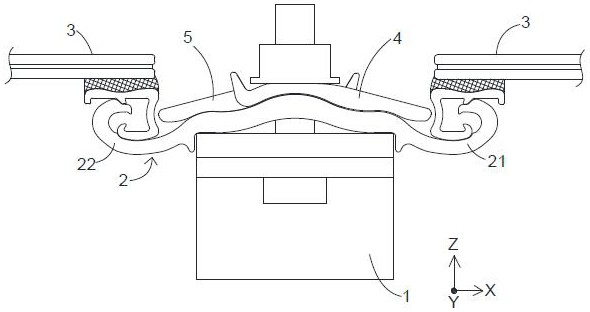

2、本申請實施例提供一種光伏構件，包括夾具、固定件以及壓合組件，所述固定件連接于所述夾具沿第一方向的一側，所述固定件沿第二方向包括第一端和第二端，所述第一端和所述第二端連接有對應的光伏組件，所述壓合組件連接于所述固定件沿所述第一方向背離所述夾具的一側，其中，所述壓合組件包括沿第三方向排布的第一壓塊和第二壓塊，所述第一壓塊朝所述第一端延伸，所述第一壓塊用于限制與所述第一端連接的所述光伏組件在所述第二方向上的位置，所述第二壓塊朝所述第二端延伸，所述第二壓塊用于限制與所述第二端連接的所述光伏組件在所述第二方向上的位置。

3、在一種可能的實施方式中，所述第一壓塊、所述固定件以及所述夾具通過第一螺栓連接；所述第二壓塊、所述固定件以及所述夾具通過第二螺栓連接。

4、在一種可能的實施方式中，所述第一壓塊開設有第一安裝孔，所述第一壓塊通過所述第一安裝孔與所述第一螺栓連接；所述第二壓塊開設有第二安裝孔，所述第二壓塊通過所述第二安裝孔與所述第二螺栓連接，所述第一安裝孔、所述第二安裝孔均為沿所述第二方向設置的腰形孔。

5、在一種可能的實施方式中，所述第一壓塊包括第一凸起部，所述第一螺栓連接有第一螺母，所述第一螺母能夠沿所述第二方向與所述第一凸起部抵接，所述第二壓塊包括第二凸起部，所述第二螺栓連接有第二螺母，所述第二螺母能夠沿所述第二方向與所述第二凸起部抵接。

6、在一種可能的實施方式中，所述固定件包括連接部，所述連接部沿所述第一方向與所述夾具之間具有間隔，所述第一壓塊包括第一抵接部，沿所述第一方向，所述第一抵接部的一端與所述第一螺母抵接，所述第一抵接部的另一端與所述連接部抵接，所述第二壓塊包括第二抵接部，沿所述第一方向，所述第二抵接部的一端與所述第二螺母抵接，所述第二抵接部的另一端與所述連接部抵接。

7、在一種可能的實施方式中，所述第一壓塊設置有第一定位部，所述第二壓塊設置有第二定位部，所述固定件設置有第一配合部和第二配合部，所述第一定位部與所述第一配合部配合，所述第二定位部與所述第二配合部配合，以限制所述第一壓塊、所述第二壓塊與所述固定件的相對位置。

8、在一種可能的實施方式中，所述光伏構件包括彩鋼瓦，所述彩鋼瓦的兩端分別設置有公肋和母肋，相鄰兩個所述彩鋼瓦中一者的所述公肋和另一者的所述母肋連接成鎖邊結構，所述鎖邊結構沿所述第二方向延伸，所述夾具與所述鎖邊結構連接。

9、在一種可能的實施方式中，所述固定件包括沿所述第一方向疊置的第一子固定件和第二子固定件，所述第一子固定件和所述第二子固定件可拆卸地連接；所述第一子固定件遠離所述第二子固定件的一端為所述第一端，所述第二子固定件遠離所述第一子固定件的一端為所述第二端，所述第一壓塊、所述第二壓塊連接于所述第一子固定件背離所述第二子固定件的一側。

10、在一種可能的實施方式中，所述固定件包括沿所述第三方向排布的第一子固定件和第二子固定件，所述第一子固定件的一端為所述第一端，所述第二子固定件的一端為所述第二端，所述第一壓塊與所述第一子固定件連接，所述第二壓塊與所述第二子固定件連接。

11、在一種可能的實施方式中，所述光伏組件包括層壓件和邊框，所述層壓件沿所述第一方向具有背光面，所述邊框固定連接于所述背光面，所述第一端和所述第二端分別與對應的所述光伏組件的所述邊框連接。

12、本申請實施例提供一種光伏構件，包括夾具、固定件以及壓合組件，固定件連接于夾具沿第一方向的一側，固定件沿第二方向包括第一端和第二端，第一端和第二端連接有對應的光伏組件，壓合組件連接于固定件沿第一方向背離夾具的一側，其中，壓合組件包括沿第三方向排布的第一壓塊和第二壓塊，第一壓塊朝第一端延伸，第一壓塊用于限制與第一端連接的光伏組件在第二方向上的位置，第二壓塊朝第二端延伸，第二壓塊用于限制與第二端連接的光伏組件在第二方向上的位置。壓合組件對固定件以及夾具起到壓合作用，降低固定件在夾具上產生晃動或者從夾具上脫落的可能，從而提高固定件與夾具連接的穩定性，進而實現了光伏組件與夾具穩定可靠地連接。第一壓塊和第二壓塊分別對對應的光伏組件起到限位作用，降低光伏組件在第二方向上發生偏移滑動的可能，從而降低光伏組件與固定件脫離連接的可能，提高光伏組件安裝的可靠性，使得光伏組件的抗風揭、抗踩踏等抗載荷的能力得到提升，進而提高了光伏構件整體的可靠性，并延長了光伏構件的使用壽命。與此同時，由于夾具所連接的兩個光伏組件分別通過不同的壓塊進行限位，更加便于光伏組件的安裝與拆卸。

13、應當理解的是，以上的一般描述和后文的細節描述僅是示例性的，并不能限制本申請。

技術特征：

1.一種光伏構件，其特征在于，包括：

2.根據權利要求1所述的光伏構件，其特征在于，所述第一壓塊、所述固定件以及所述夾具通過第一螺栓連接；所述第二壓塊、所述固定件以及所述夾具通過第二螺栓連接。

3.根據權利要求2所述的光伏構件，其特征在于，所述第一壓塊開設有第一安裝孔，所述第一壓塊通過所述第一安裝孔與所述第一螺栓連接；所述第二壓塊開設有第二安裝孔，所述第二壓塊通過所述第二安裝孔與所述第二螺栓連接；

4.根據權利要求3所述的光伏構件，其特征在于，所述第一壓塊包括第一凸起部，所述第一螺栓連接有第一螺母，所述第一螺母能夠沿所述第二方向與所述第一凸起部抵接；

5.根據權利要求4所述的光伏構件，其特征在于，所述固定件包括連接部，所述連接部沿所述第一方向與所述夾具之間具有間隔；

6.根據權利要求1至5中任一項所述的光伏構件，其特征在于，所述第一壓塊設置有第一定位部，所述第二壓塊設置有第二定位部；

7.根據權利要求1至5中任一項所述的光伏構件，其特征在于，所述光伏構件包括彩鋼瓦，所述彩鋼瓦的兩端分別設置有公肋和母肋；

8.根據權利要求1至5中任一項所述的光伏構件，其特征在于，所述固定件包括沿所述第一方向疊置的第一子固定件和第二子固定件，所述第一子固定件和所述第二子固定件可拆卸地連接；所述第一子固定件遠離所述第二子固定件的一端為所述第一端，所述第二子固定件遠離所述第一子固定件的一端為所述第二端；

9.根據權利要求1至5中任一項所述的光伏構件，其特征在于，所述固定件包括沿所述第三方向排布的第一子固定件和第二子固定件，所述第一子固定件的一端為所述第一端，所述第二子固定件的一端為所述第二端；

10.根據權利要求1至5中任一項所述的光伏構件，其特征在于，所述光伏組件包括層壓件和邊框，所述層壓件沿所述第一方向具有背光面，所述邊框固定連接于所述背光面；

技術總結
本申請涉及一種光伏構件，包括夾具、固定件以及壓合組件，固定件連接于夾具沿第一方向的一側，固定件沿第二方向包括第一端和第二端，第一端和第二端連接有對應的光伏組件，壓合組件連接于固定件沿第一方向背離夾具的一側，其中，壓合組件包括沿第三方向排布的第一壓塊和第二壓塊，第一壓塊朝第一端延伸，第一壓塊用于限制與第一端連接的光伏組件在第二方向上的位置，第二壓塊朝第二端延伸，第二壓塊用于限制與第二端連接的光伏組件在第二方向上的位置。壓合組件起到壓合作用，提高固定件與夾具連接的穩定性，第一壓塊和第二壓塊分別對對應的光伏組件起到限位作用，降低光伏組件在第二方向上發生偏移滑動的可能，提高光伏組件安裝的可靠性。

技術研發人員：楊森,呂鵬宇,張昕濤,肖鵬軍,黃佳權
受保護的技術使用者：晶科能源股份有限公司
技術研發日：
技術公布日：2025/4/28
