本發明涉及電力系統監測與控制，具體為一種基于智能傳感器的電網振蕩監測系統及方法。

背景技術：

1、電網振蕩是常見且復雜的電力系統動態現象，因故障、控制失穩以及新能源接入引發，特征表現為電壓、電流、頻率的快速變化，振蕩若無法及時發現和有效控制，導致設備損壞、電能質量降低，甚至引發電網崩潰。

2、傳統電網監測設備通常采用固定采樣方式，對信號的快速變化捕捉能力有限，若電網振蕩出現頻率快速變化以及幅值顯著波動時，固定采樣會導致采集數據的時效性減低以及信息丟失，同時，傳統設備缺乏多模態采集能力，無法獲取多維度數據，限制對振蕩特性全面分析的能力；

3、目前的振蕩模式識別技術主要依賴于淺層機器學習算法和基于規則的方法，在單源振蕩和簡單電網拓?fù)湎卤憩F(xiàn)較好，但在面對復雜電網結構、跨區域傳播的多源振蕩時，識別精度和溯源能力明顯降低；

4、現有振蕩監測系統多為被動響應模式，在振蕩發生后進行檢測和報警，無法及時提供對未來振蕩趨勢的預測，導致電網運行者處于被動狀態，無法針對潛在風險提前采取措施；

5、現有系統多為獨立部署，信號采集、分析和控制各環節分散且缺乏聯動性，導致振蕩控制響應滯后，此外，傳統系統無法將監測結果直接轉化為可執行的控制信號，與電網保護系統的集成度較低，限制振蕩控制的快速響應能力。

6、因此，本領域技術人員提供一種基于智能傳感器的電網振蕩監測系統及方法，以解決上述提出的問題。

技術實現思路

1、針對現有技術的不足，本發明提供一種基于智能傳感器的電網振蕩監測系統及方法，以解決上述背景技術中提出的問題。

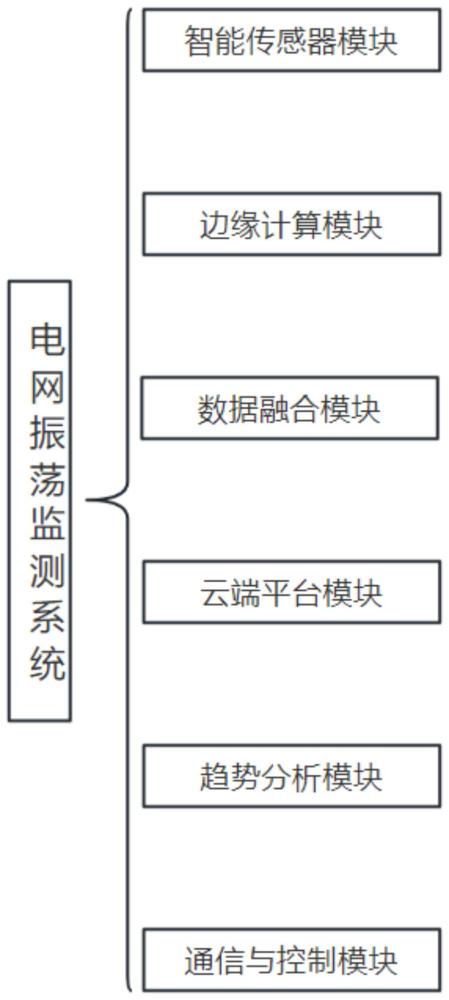

2、為實現以上目的，本發明通過以下技術方案予以實現：一種基于智能傳感器的電網振蕩監測系統，包括：

3、智能傳感器模塊，用于采集電網運行的信號數據，且內置自適應采樣機制，動態調整采樣頻率實現信號變化捕捉，同時，對采集的信號數據進行預處理，將預處理后的信號數據傳輸至邊緣計算模塊，為振蕩信號特征提取提供高質量的輸入；

4、邊緣計算模塊，接收來自智能傳感器模塊的預處理信號數據，利用信號分析算法提取振蕩信號的特征信息，同時，通過閾值動態調整方法對振蕩狀態進行判定，以對振蕩類型進行初步分類，在此基礎上，支持多節點間的協同分析，將特征提取與振蕩分類的結果傳輸至數據融合模塊，且同步傳遞至云端平臺模塊；

5、數據融合模塊，用于接收來自智能傳感器模塊的信號數據及邊緣計算模塊的特征提取與振蕩分類結果，通過數據整合算法對信號數據進行統一處理，整合后的數據具備時間對齊特性，為云端平臺模塊提供一致性輸入；

6、云端平臺模塊，接收來自數據融合模塊的整合信號數據及邊緣計算模塊的振蕩分類結果，進一步識別復雜振蕩模式，基于深度學習算法建立電網拓?fù)淠Ｐ停ㄎ徽袷幵矗瑫r，結合歷史數據對振蕩模式進行深度挖掘，生成振蕩傳播路徑，將分析結果傳遞至趨勢分析模；

7、趨勢分析模塊，基于來自云端平臺模塊的振蕩模式、振蕩源位置及傳播路徑的分析結果，結合歷史數據預測電網振蕩的未來發展趨勢，生成短期和中長期的振蕩趨勢數據，預測結果將進一步傳輸至通信與控制模塊以支持控制決策；

8、通信與控制模塊，實現智能傳感器模塊、邊緣計算模塊、數據融合模塊和云端平臺模塊間的數據傳輸，提供系統內模塊的時間同步功能，同時，接收來自云端平臺模塊和趨勢分析模塊的振蕩分析結果，將其轉化為可執行的保護指令，并向電網控制中心下達相應的控制信號，以實現對電網的有效振蕩控制。

9、優選的，所述智能傳感器模塊的自適應采樣機制基于信號波動特性動態調整采樣頻率，其采樣頻率滿足以下關系：

10、，

11、其中，為實時采樣頻率，為基礎采樣頻率，為調整因子，為信號幅值的標準差，為信號波動的預設閾值。

12、優選的，所述智能傳感器模塊包含信號濾波單元，利用卡爾曼濾波對信號進行去噪，濾波過程包括以下步驟：

13、狀態預測：，

14、其中，為預測狀態，為上一時刻對狀態的后驗估計，為上一時刻的控制輸入，為控制矩陣，為狀態轉移矩陣；

15、誤差協方差預測：，

16、其中，為預測誤差協方差矩陣，為上一時刻的后驗誤差協方差矩陣，為狀態轉移矩陣的轉置，為狀態轉移矩陣，為過程噪聲協方差；

17、狀態更新：，

18、其中，為更新后的狀態估計，為預測狀態，為卡爾曼增益，為傳感器的實際觀測信號，為觀測矩陣；

19、卡爾曼增益計算：，

20、其中，為卡爾曼增益，為觀測噪聲協方差，為觀測矩陣，為觀測矩陣的轉置，為預測誤差協方差矩陣。

21、優選的，所述邊緣計算模塊對傳輸信號進行特征提取，特征提取過程基于快速傅里葉變換，將時域信號x(t)轉換至頻域，滿足以下關系：

22、，

23、其中，為信號的頻域表示，x(t)為輸入信號，為頻率變量，為時間變量，信號的角頻率分量，表示頻率為的基波的復指數形式。

24、優選的，所述邊緣計算模塊通過動態閾值算法檢測振蕩狀態，其動態閾值滿足以下關系：，

25、其中，動態閾值，為信號特征值的均值，信號特征值的標準差，為閾值調整因子。

26、優選的，所述數據融合模塊對來自智能傳感器的信號數據進行加權融合，融合后的信號數據通過以下公式計算：

27、，

28、其中，為融合后的信號數據，為來自第i個傳感器的原始信號數據，為第i個傳感器的權重，n為信號的總數，為時間變量；

29、與傳感器測量噪聲的倒數成正比，滿足以下關系：

30、，

31、其中，為第i個傳感器測量信號噪聲的標準差，n信號的總數。

32、優選的，所述云端平臺模塊通過卷積神經網絡對信號數據的時頻特征進行提取，卷積運算滿足以下關系：

33、，

34、其中，為卷積輸出的特征矩陣中位置的值；

35、為輸入信號特征矩陣中位置的值；

36、為卷積核矩陣中位置的權重；

37、為偏置值，為激活函數，和卷積核的行列大小。

38、優選的，所述云端平臺模塊通過圖神經網絡實現振蕩源定位，節點特征的更新滿足以下關系：

39、，

40、其中，為節點v在第層的特征向量，為節點u在第k層的特征向量，為第k層的權重矩陣，為節點v的鄰居集合，、為節點v和u的度，為第k層的偏置向量，為激活函數。

41、優選的，所述趨勢分析模塊基于長短期記憶網絡對振蕩信號的時間序列特性進行預測，長短期記憶網絡單元的狀態更新滿足以下關系：

42、輸入門：

43、遺忘門：

44、輸出門：

45、單元狀態更新：

46、隱藏狀態更新：

47、其中，、、為輸入門、遺忘門、輸出門的激活值，、、、為權重矩陣，、、、為偏置值，為單元狀態，為隱藏狀態，為當前時刻的輸入信號，為激活函數，為雙曲正切函數。

48、一種基于智能傳感器的電網振蕩監測方法，包括：

49、步驟1、通過智能傳感器模塊采集電網運行中的信號數據，智能傳感器模塊內置自適應采樣機制，根據信號變化動態調整采樣頻率，同時，對采集到的信號數據進行預處理，將預處理后的高質量信號數據傳輸至步驟2；

50、步驟2、接收來自智能傳感器模塊的預處理信號數據，利用信號分析算法對信號數據進行處理，提取振蕩信號的特征信息，根據提取的特征信息，采用閾值動態調整方法判定振蕩狀態，對振蕩類型進行初步分類，同時，支持多節點間的協同分析，將振蕩特征提取和初步分類的結果傳輸至步驟3，并同步傳遞至步驟4；

51、步驟3、接收智能傳感器模塊的信號數據和邊緣計算模塊的振蕩特征與分類結果，通過數據整合算法對信號數據進行處理，整合后的數據被傳輸至步驟4，作為進一步分析的輸入；

52、步驟4、接收來自步驟3的整合信號數據及步驟2的振蕩分類結果，利用深度學習算法對信號進行分析，識別復雜的振蕩模式，建立電網拓?fù)淠Ｐ停彝ㄟ^計算定位振蕩源，同時，結合歷史數據對振蕩模式進行進一步挖掘，生成振蕩的傳播路徑，將結果傳遞至步驟5；

53、步驟5、接收步驟4提供的振蕩模式、振蕩源位置和傳播路徑的分析結果，結合歷史數據，預測電網振蕩的短期及中長期發展趨勢，生成振蕩趨勢數據，預測結果被傳輸至步驟6；

54、步驟6、在接收步驟4和步驟5提供的振蕩分析結果后，進行統一處理，生成保護控制指令，保護指令被轉化為具體的電網控制信號，下達至電網控制中心，用于實施對電網的振蕩控制，同時，提供系統內部數據傳輸和時間同步功能。

55、本發明提供一種基于智能傳感器的電網振蕩監測系統及方法。具備以下有益效果：

56、1、本發明通過智能傳感器模塊，將自適應采樣機制與多模態信號采集結合，動態調整采樣頻率捕捉信號的快速變化特性，確保對振蕩信號的精準捕獲，能在保證精度時降低系統的冗余計算負擔和能耗，為電網復雜振蕩場景的實時監測提供技術創新。

57、2、本發明通過深度學習算法對復雜振蕩模式進行識別，結合電網拓?fù)浣Y(jié)構，實現振蕩傳播路徑的精準建模和多源振蕩溯源，在多源、多路徑振蕩的場景下提升分析的準確性和實用性，為電網運行風險的精準預判和控制奠定基礎。

58、3、本發明通過引入長短期記憶網絡，實現對振蕩信號的短期和中長期趨勢預測，為電網的實時控制和運行規劃提供強有力的支持，利用深度學習挖掘振蕩信號的時序特性，能提前捕捉振蕩的潛在變化趨勢，有效避免電網運行中突發性振蕩風險。

59、4、本發明提出信號采集、特征提取、模式分析、趨勢預測到聯動控制的完整監測流程，實現各功能單元的協同工作，尤其是通信與控制模塊能將分析結果轉化為具體的保護指令，與電網控制系統實現無縫銜接，支持發電機勵磁調整和負荷切除的控制操作，解決傳統系統中數據孤島和響應延遲的問題。
