本申請涉及智能判別領域，且更為具體地，涉及一種新電源模塊浪涌抑制方法。

背景技術：

1、在現代電力電子系統中，電源模塊作為能量轉換的核心部件，其性能直接影響到整個系統的穩定性和效率。特別是在啟動階段，由于電網電壓波動或負載特性變化，電源模塊容易產生較大的浪涌電流，這對電源模塊自身及連接的電網都是潛在的危害。浪涌電流不僅會導致電源模塊內部元器件損壞，還可能引起電網電壓下降，影響其他設備的正常運行。因此，有效地抑制啟動浪涌電流成為了提高電源模塊可靠性和電網穩定性的重要研究方向之一。

2、中國專利cn112953190a提出了一種pfc電源模塊啟動浪涌抑制方法，其能夠通過在啟動時使用預充電電路為第一電容充電，確保輔助電源能夠?yàn)榭刂茊卧峁┓€(wěn)定的運行電源。控制單元運行后，可以實時檢測輸入電壓和輸出電壓，并根據這些參數特性輸出控制信號控制整流器件，實現整流器件的接入或斷開，從而使得pfc電源模塊在工作時能夠避開或抑制啟動浪涌。因此，其無需使用浪涌開關即可實現高效的浪涌抑制，同時保持較小的波形畸變。

3、然而，在上述pfc電源模塊啟動浪涌抑制方法中，通過比較當前輸入電壓與輸出電壓的差值是否超過某一固定的第一設定值來決定是否將整流器件接入整流電路。如果該設定值設置得過高，可能導致整流器件的接入時間延遲，進而延長整個啟動過程，影響啟動效率。相反，如果設定值過低，又可能在輸入電壓未達到峰值前就接入整流器件，增加了啟動過程中產生較大浪涌電流的風險。

4、因此，期望一種優化的新電源模塊浪涌抑制方案。

技術實現思路

1、為了解決上述技術問題，提出了本申請。本申請的實施例提供了一種新電源模塊浪涌抑制方法，其在判斷當前的輸入電壓值達到峰值后，利用預定時間段的輸入電壓時序數據和輸出電壓時序數據之間的動態變化特征和趨勢來決定是否將整流器件接入整流電路，即確定是執行步驟4，還是返回步驟2。這樣，可以避免傳統固定的設定值比較和監測控制方式的缺陷，能夠在更廣泛的條件下實現有效的浪涌抑制，進而有助于提高電源模塊啟動過程的穩定性和效率。

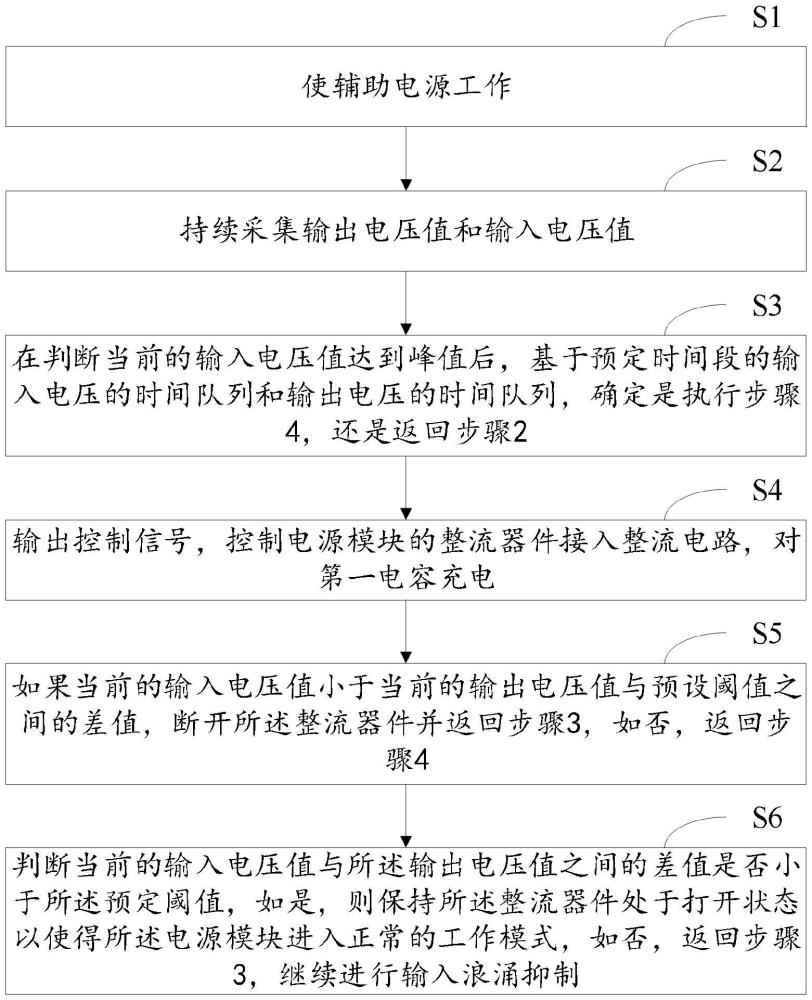

2、根據本申請的一個方面，提供了一種新電源模塊浪涌抑制方法，其包括：

3、步驟1：使輔助電源工作；

4、步驟2：持續采集輸出電壓值和輸入電壓值；

5、步驟3：在判斷當前的輸入電壓值達到峰值后，基于預定時間段的輸入電壓的時間隊列和輸出電壓的時間隊列，確定是執行步驟4，還是返回步驟2；

6、步驟4：輸出控制信號，控制電源模塊的整流器件接入整流電路，對第一電容充電；

7、步驟5：如果當前的輸入電壓值小于當前的輸出電壓值與預設閾值之間的差值，斷開所述整流器件并返回步驟3，如否，返回步驟4；

8、步驟6：判斷當前的輸入電壓值與所述輸出電壓值之間的差值是否小于所述預定閾值，如是，則保持所述整流器件處于打開狀態以使得所述電源模塊進入正常的工作模式，如否，返回步驟3，繼續進行輸入浪涌抑制。

9、與現有技術相比，本申請?zhí)峁┑囊环N新電源模塊浪涌抑制方法，其在判斷當前的輸入電壓值達到峰值后，利用預定時間段的輸入電壓時序數據和輸出電壓時序數據之間的動態變化特征和趨勢來決定是否將整流器件接入整流電路，即確定是執行步驟4，還是返回步驟2。這樣，可以避免傳統固定的設定值比較和監測控制方式的缺陷，能夠在更廣泛的條件下實現有效的浪涌抑制，進而有助于提高電源模塊啟動過程的穩定性和效率。

技術特征：

1.一種新電源模塊浪涌抑制方法，其特征在于，包括：

2.根據權利要求1所述的新電源模塊浪涌抑制方法，其特征在于，所述步驟3，包括：

3.根據權利要求2所述的新電源模塊浪涌抑制方法，其特征在于，分別對所述輸入電壓的時間隊列和所述輸出電壓的時間隊列進行序列編碼以得到輸入電壓多尺度時序隱含編碼向量和輸出電壓多尺度時序隱含編碼向量，包括：將所述輸入電壓的時間隊列和所述輸出電壓的時間隊列分別輸入基于rnn-lstm混合模型的序列編碼器以得到輸入電壓多尺度時序隱含編碼向量作為所述輸入電壓多尺度時序隱含編碼特征和輸出電壓多尺度時序隱含編碼向量作為所述輸出電壓多尺度時序隱含編碼特征。

4.根據權利要求3所述的新電源模塊浪涌抑制方法，其特征在于，對所述輸入電壓多尺度時序隱含編碼特征和輸出電壓多尺度時序隱含編碼特征進行利用外部知識調制的特征交互對比處理以得到輸入電壓-輸出電壓時序?qū)Ρ燃?xì)粒度交互特征，包括：

5.根據權利要求4所述的新電源模塊浪涌抑制方法，其特征在于，對所述輸入電壓多尺度時序隱含編碼向量和所述輸出電壓多尺度時序隱含編碼向量進行細粒度特征交互和優化表示以得到外部知識優化輸入電壓-輸出電壓時序細粒度特征交互矩陣，包括：

6.根據權利要求5所述的新電源模塊浪涌抑制方法，其特征在于，基于所述外部知識優化輸入電壓-輸出電壓時序細粒度特征交互矩陣，分別對所述輸入電壓多尺度時序隱含編碼向量和所述輸出電壓多尺度時序隱含編碼向量進行調制以得到優化后的輸入電壓多尺度時序隱含編碼向量和優化后的輸出電壓多尺度時序隱含編碼向量，包括：

7.根據權利要求6所述的新電源模塊浪涌抑制方法，其特征在于，基于所述外部知識優化輸入電壓-輸出電壓時序細粒度特征交互矩陣對所述輸入電壓多尺度時序隱含編碼向量進行細粒度調制優化以得到所述優化后的輸入電壓多尺度時序隱含編碼向量，包括：

8.根據權利要求7所述的新電源模塊浪涌抑制方法，其特征在于，基于所述外部知識優化輸入電壓-輸出電壓時序細粒度特征交互矩陣對所述輸出電壓多尺度時序隱含編碼向量進行細粒度調制優化以得到所述優化后的輸出電壓多尺度時序隱含編碼向量，包括：

9.根據權利要求8所述的新電源模塊浪涌抑制方法，其特征在于，對所述優化后的輸入電壓多尺度時序隱含編碼向量和所述優化后的輸出電壓多尺度時序隱含編碼向量進行語義對比關聯編碼以得到輸入電壓-輸出電壓時序?qū)Ρ燃?xì)粒度交互特征向量作為所述輸入電壓-輸出電壓時序?qū)Ρ燃?xì)粒度交互特征，包括：計算所述優化后的輸入電壓多尺度時序隱含編碼向量和所述優化后的輸出電壓多尺度時序隱含編碼向量之間的按位置點除以得到所述輸入電壓-輸出電壓時序?qū)Ρ燃?xì)粒度交互特征向量。

10.根據權利要求9所述的新電源模塊浪涌抑制方法，其特征在于，基于所述輸入電壓-輸出電壓時序?qū)Ρ燃?xì)粒度交互特征進行狀態判別以確定執行步驟4還是返回步驟2，包括：將所述輸入電壓-輸出電壓時序?qū)Ρ燃?xì)粒度交互特征向量輸入基于分類器的狀態判別器以得到判別結果，所述判別結果用于表示執行步驟4還是返回步驟2。

技術總結
本申請公開了一種新電源模塊浪涌抑制方法，其在判斷當前的輸入電壓值達到峰值后，利用預定時間段的輸入電壓時序數據和輸出電壓時序數據之間的動態變化特征和趨勢來決定是否將整流器件接入整流電路，即確定是執行步驟4，還是返回步驟2。這樣，可以避免傳統固定的設定值比較和監測控制方式的缺陷，能夠在更廣泛的條件下實現有效的浪涌抑制，進而有助于提高電源模塊啟動過程的穩定性和效率。

技術研發人員：胡慶宇,崔桐碩,黎細妹
受保護的技術使用者：深圳市合派電子技術有限公司
技術研發日：
技術公布日：2025/4/28
