本發明涉及數據線加工，具體涉及一種數據線加工去皮設備。

背景技術：

1、數據線加工是指在已有成品數據線的基礎上進行二次改造或定制化生產的過程，以滿足不同的市場需求和特定行業的特殊要求，在加工生產數據線的過程中，通常需要對數據線進行去皮處理，首先將數據線固定在數據線加工設備上，然后借助切刀對數據線的一端進行環切，再控制夾具對環切后的數據線外皮進行夾緊，最后通過移動夾具沿數據線的軸向運動，夾具帶動環切后的數據線外皮與數據線線芯分離，以便直接連接數據線內部的金屬線芯，從而便于制作特定的數據接口或適配器。

2、目前，在對數據線的一端進行去皮的過程中，通常將數據線的一端固定在定位夾具上，再對定位后的數據線進行切割去皮處理，最后解除對數據線的限位，將加工完成的數據線從定位夾具上取出并將待加工的數據線再次固定在定位夾具上，對批量數據線進行去皮加工時，需在前一個數據線完全加工完成后，方能進行后一個數據線的去皮加工，加工時間較長，加工效率較低。

技術實現思路

1、解決的技術問題

2、針對現有技術所存在的上述缺點，本發明提供了一種數據線加工去皮設備，能夠有效地解決現有技術中對批量數據線進行去皮加工時，需在前一個數據線完全加工完成后，方能進行后一個數據線的去皮加工，加工時間較長，加工效率較低的問題。

3、技術方案

4、為實現以上目的，本發明通過以下技術方案予以實現：

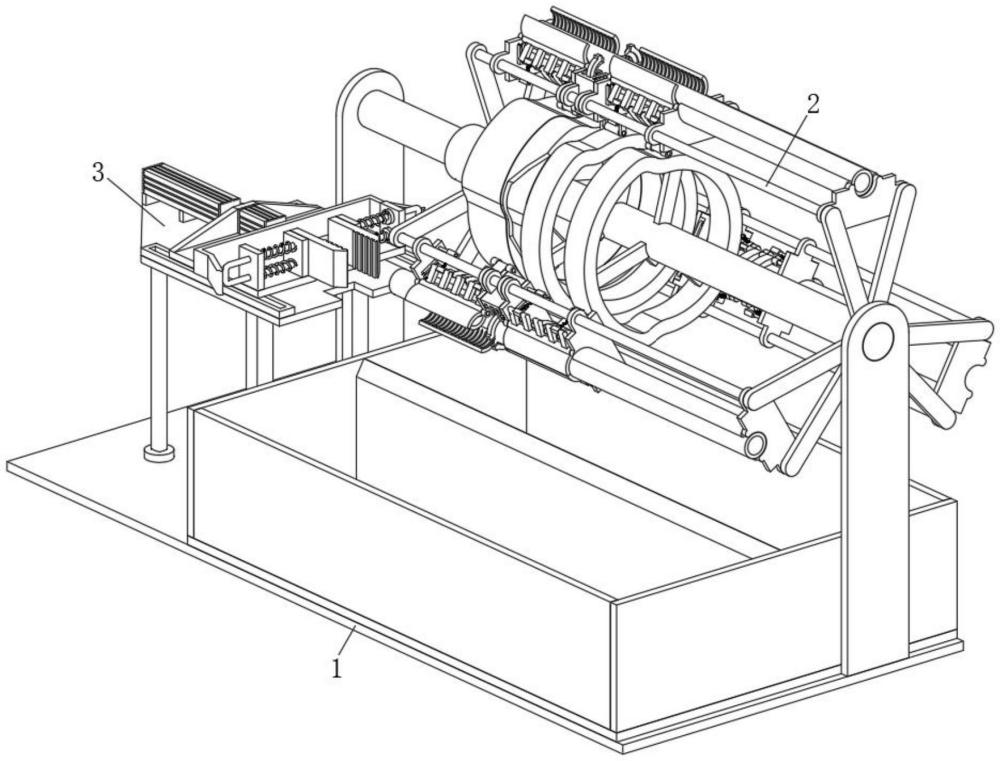

5、本發明提供一種數據線加工去皮設備，包括：基座本體；放置部，所述放置部包括安裝板，所述安裝板的底端與基座本體的上表面固定連接，所述安裝板上固定連接有中心桿，所述中心桿通過設置在其圓周外表面上的轉動架轉動連接有多組橫桿，每組所述橫桿上從左到右依次套設有第一夾緊單元、切割單元和第二夾緊單元；其中，所述中心桿的圓周外表面上從左到右依次固定連接有第一異形環、第三異形環和第二異形環，所述第一異形環用于調節第一夾緊單元的開合與位置，所述第二異形環用于調節第二夾緊單元的開合，所述第三異形環用于調節切割單元的環切開合。

6、進一步地，所述第一夾緊單元包括滑板，所述滑板滑動套接在同組橫桿上，所述滑板上固定連接有第一托板，所述滑板上轉動連接有第一夾線板，所述第一夾線板靠近中心桿的一側固定連接有第一手柄，所述滑板上滑動連接有第一推桿；其中，所述第一夾線板、第一手柄和第一推桿均設置有兩個并以第一托板為中心對稱分布，兩個所述第一推桿的外表面上共同套接有第一頂塊，所述第一頂塊靠近中心桿的一側轉動連接有第一滑輪，所述第一滑輪沿第一異形環的圓周外表面滑動；其中，所述第一手柄與滑板之間連接有第一彈性件。

7、進一步地，所述第一異形環包括近心環一和遠心環一，所述第一異形環上開設有第一平槽和第二平槽，所述第一平槽和第二平槽的兩端通過斜槽相連通，所述滑板靠近中心桿的一側轉動連接有滑桿，所述滑桿靠近中心桿的一端與第一平槽滑動連接。

8、進一步地，所述第二夾緊單元包括固定板，所述固定板固定連接在同組橫桿上，所述固定板上固定連接有第二托板，所述固定板上轉動連接有第二夾線板，所述第二夾線板靠近中心桿的一側固定連接有第二手柄，所述固定板上滑動連接有第二推桿；其中，所述第二夾線板、第二手柄和第二推桿均設置有兩個并以第二托板為中心對稱分布，兩個所述第二推桿的外表面上共同套接有第二頂塊，所述第二頂塊靠近中心桿的一側轉動連接有第二滑輪，所述第二滑輪沿第二異形環的圓周外表面滑動；其中，所述第二手柄與固定板之間連接有第二彈性件。

9、進一步地，所述第二異形環包括近心環二和遠心環二。

10、進一步地，所述切割單元包括切割座，所述切割座固定連接在同組橫桿上，所述切割座上開設有刀槽、底槽和推拉槽，所述切割座通過刀槽滑動連接有環刀、通過底槽滑動連接有底桿、通過推拉槽滑動連接有推拉桿，所述底桿的一端與環刀固定連接，所述底桿的另一端與推拉桿之間轉動連接有鉸接桿；其中，所述推拉桿的兩端固定連接有t形桿，所述t形桿靠近中心桿的一端轉動連接有推筒，所述推筒沿第三異形環的圓周外表面滑動；其中，所述t形桿和切割座之間固定連接有第三彈性件。

11、進一步地，所述第三異形環包括近心環三和遠心環三。

12、進一步地，所述中心桿的圓周外表面上轉動套接有驅動套筒，所述驅動套筒用于驅使轉動架和多組橫桿繞中心桿的軸線轉動。

13、進一步地，還包括牽拉部，所述牽拉部包括安裝架，所述安裝架的底端與基座本體的上表面固定連接，所述安裝架通過設置其上表面的滑軌滑動連接有牽引板，所述牽引板上逆向滑動連接有兩個u形插桿，所述u形插桿的水平端上固定連接有夾塊，所述牽引板上滑動連接有推動折板，所述安裝架上固定連接有第一氣缸，所述第一氣缸的伸縮端與牽引板固定連接，所述牽引板上固定連接有第二氣缸，所述第二氣缸的伸縮端與推動折板固定連接；其中，所述u形插桿與牽引板之間固定連接有第四彈性件。

14、有益效果

15、本發明提供的技術方案，與現有技術相比，具有如下有益效果：

16、本發明設置有第一夾緊單元、切割單元和第二夾緊單元，在橫桿的轉動過程中，第一步，第一異形環和第二異形環控制第一夾緊單元和第二夾緊單元對數據線進行夾緊定位，第二步，第三異形環控制切割單元位于第一夾緊單元和第二夾緊單元之間對數據線外皮進行切斷，第三步，第一異形環控制處于夾緊狀態的第一夾緊單元沿數據線的軸向向牽拉部運動，使得第一夾緊單元帶動切斷后的數據線外皮與數據線線芯之間發生“短距分離”(如圖12所示)，第一異形環控制第一夾緊單元處于打開狀態并沿數據線的軸向向切割單元運動，第四步，牽拉部通過夾住“外露的數據線外皮”進行數據線外皮與數據線線芯的分離，從而對數據線線芯進行保護，第五步，第二異形環和第三異形環控制第二夾緊單元和切割單元處于打開狀態，在重力作用下，完成對數據線的自動下料。通過設置多組橫桿，對批量數據線進行去皮加工時，在前一個數據線的去皮加工過程中，能夠?qū)笠粋€數據線進行去皮加工，從而縮短數據線整體的加工時間，進而提高數據線加工去皮設備對數據線的加工效率。

技術特征：

1.一種數據線加工去皮設備，其特征在于，包括：

2.根據權利要求1所述的一種數據線加工去皮設備，其特征在于：所述第一夾緊單元(24)包括滑板(241)，所述滑板(241)滑動套接在同組橫桿(23)上，所述滑板(241)上固定連接有第一托板(242)，所述滑板(241)上轉動連接有第一夾線板(243)，所述第一夾線板(243)靠近中心桿(22)的一側固定連接有第一手柄(244)，所述滑板(241)上滑動連接有第一推桿(245)；

3.根據權利要求2所述的一種數據線加工去皮設備，其特征在于：所述第一異形環(27)包括近心環一(271)和遠心環一(272)，所述第一異形環(27)上開設有第一平槽(273)和第二平槽(274)，所述第一平槽(273)和第二平槽(274)的兩端通過斜槽(275)相連通，所述滑板(241)靠近中心桿(22)的一側轉動連接有滑桿(276)，所述滑桿(276)靠近中心桿(22)的一端與第一平槽(273)滑動連接。

4.根據權利要求1所述的一種數據線加工去皮設備，其特征在于：所述第二夾緊單元(26)包括固定板(261)，所述固定板(261)固定連接在同組橫桿(23)上，所述固定板(261)上固定連接有第二托板(262)，所述固定板(261)上轉動連接有第二夾線板(263)，所述第二夾線板(263)靠近中心桿(22)的一側固定連接有第二手柄(264)，所述固定板(261)上滑動連接有第二推桿(265)；

5.根據權利要求4所述的一種數據線加工去皮設備，其特征在于：所述第二異形環(29)包括近心環二(291)和遠心環二(292)。

6.根據權利要求1所述的一種數據線加工去皮設備，其特征在于：所述切割單元(25)包括切割座(251)，所述切割座(251)固定連接在同組橫桿(23)上，所述切割座(251)上開設有刀槽(2521)、底槽(2531)和推拉槽(2541)，所述切割座(251)通過刀槽(2521)滑動連接有環刀(252)、通過底槽(2531)滑動連接有底桿(253)、通過推拉槽(2541)滑動連接有推拉桿(254)，所述底桿(253)的一端與環刀(252)固定連接，所述底桿(253)的另一端與推拉桿(254)之間轉動連接有鉸接桿(255)；

7.根據權利要求6所述的一種數據線加工去皮設備，其特征在于：所述第三異形環(28)包括近心環三(281)和遠心環三(282)。

8.根據權利要求1所述的一種數據線加工去皮設備，其特征在于：所述中心桿(22)的圓周外表面上轉動套接有驅動套筒(20)，所述驅動套筒(20)用于驅使轉動架和多組橫桿(23)繞中心桿(22)的軸線轉動。

9.根據權利要求1所述的一種數據線加工去皮設備，其特征在于：還包括牽拉部(3)，所述牽拉部(3)包括安裝架(31)，所述安裝架(31)的底端與基座本體(1)的上表面固定連接，所述安裝架(31)通過設置其上表面的滑軌滑動連接有牽引板(32)，所述牽引板(32)上逆向滑動連接有兩個u形插桿(33)，所述u形插桿(33)的水平端上固定連接有夾塊(34)，所述牽引板(32)上滑動連接有推動折板(35)，所述安裝架(31)上固定連接有第一氣缸(321)，所述第一氣缸(321)的伸縮端與牽引板(32)固定連接，所述牽引板(32)上固定連接有第二氣缸(351)，所述第二氣缸(351)的伸縮端與推動折板(35)固定連接；

技術總結
本發明涉及數據線加工技術領域，并公開了一種數據線加工去皮設備，包括安裝板，所述安裝板的底端與基座本體的上表面固定連接，所述安裝板上固定連接有中心桿，所述中心桿通過設置在其圓周外表面上的轉動架轉動連接有多組橫桿，每組所述橫桿上從左到右依次套設有第一夾緊單元、切割單元和第二夾緊單元；其中，所述中心桿的圓周外表面上從左到右依次固定連接有第一異形環、第三異形環和第二異形環，所述第一異形環用于調節第一夾緊單元的開合與位置。該數據線加工去皮設備，能夠有效地解決現有技術中對批量數據線進行去皮加工時，需在前一個數據線完全加工完成后，方能進行后一個數據線的去皮加工，加工時間較長，加工效率較低的問題。

技術研發人員：李鋒萬,李波
受保護的技術使用者：惠州市訊揚電子有限公司
技術研發日：
技術公布日：2025/4/28
