本申請涉及光伏電池，具體地涉及一種光伏構件。

背景技術：

1、光伏構件能夠將接受到的太陽能轉為電能，光伏構件中包括光伏組件，相鄰的光伏組件之間可以通過線纜實現電氣連接，然而，線纜容易在其自身重力作用下垂落，從而容易與彩鋼瓦上的積水接觸引發短路等問題，進而影響光伏構件的可靠性。

技術實現思路

1、有鑒于此，本申請提供一種光伏構件，以利于解決上述現有技術中的問題，提高光伏構件的可靠性。

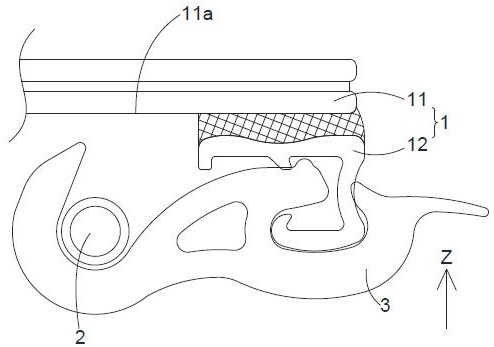

2、本申請實施例提供了一種光伏構件，包括：光伏組件和線卡，所述光伏組件包括層壓件和邊框，所述層壓件沿其自身厚度方向具有背光面，所述邊框連接于所述背光面，所述線卡連接于所述邊框的一側，且所述線卡與所述光伏組件的線纜連接。

3、在一種可能的實施方式中，所述線卡包括第一槽體，所述第一槽體沿所述線卡的高度方向的截面為u形或v形，所述線纜的部分結構位于所述第一槽體內，并與所述第一槽體卡合。

4、在一種可能的實施方式中，所述線卡包括第二槽體，所述第二槽體位于所述第一槽體沿所述線卡的長度方向的一側，所述邊框的部分結構位于所述第二槽體，所述第一槽體具有第一槽口，所述第二槽體具有第二槽口，所述第一槽口和所述第二槽口均朝向所述層壓件，或者，所述第一槽口和所述第二槽口中一者朝向所述層壓件，另一者背對所述層壓件。

5、在一種可能的實施方式中，所述第一槽體和所述第二槽體之間設置有通孔，所述通孔沿所述線卡的寬度方向貫穿所述線卡。

6、在一種可能的實施方式中，所述邊框包括第一部，所述第一部位于所述第二槽體內，并與所述第二槽體卡合，所述第二槽口沿所述線卡的長度方向的至少一側設置有限位部，所述限位部用于沿所述線卡的高度方向與所述第一部抵接，以限制所述邊框與所述線卡的相對位置。

7、在一種可能的實施方式中，所述第二槽口沿所述線卡的長度方向兩側的所述限位部分別為第一限位部和第二限位部，所述邊框包括腔體，所述第一限位部位于所述腔體內，所述腔體內部設置有第一凸起，所述第一限位部具有第二凸起，所述第一凸起用于沿所述線卡的長度方向與所述第二凸起抵接，以限制所述邊框與所述線卡的相對位置。

8、在一種可能的實施方式中，所述光伏構件包括彩鋼瓦、夾具和連接件，所述夾具與所述彩鋼瓦連接，所述邊框通過所述連接件與所述夾具連接，所述線卡與所述連接件連接。

9、在一種可能的實施方式中，所述連接件包括勾形部，所述勾形部與所述邊框連接；所述勾形部位于所述第二槽體內，并與所述第二槽體卡合。

10、在一種可能的實施方式中，所述勾形部包括第一弧形段和與所述第一弧形段連接的第二弧形段，所述第二槽體包括第一弧形壁和與所述第一弧形壁連接的第二弧形壁，所述第一弧形段與所述第一弧形壁抵接，所述第二弧形段與所述第二弧形壁抵接。

11、在一種可能的實施方式中，所述線卡的寬度w滿足：15mm≤w≤30mm。

12、本申請實施例提供了一種光伏構件，包括：光伏組件和線卡，光伏組件包括層壓件和邊框，層壓件沿其自身厚度方向具有背光面，邊框連接于背光面，線卡連接于邊框的一側，且線卡與光伏組件的線纜連接。線卡將線纜固定在邊框的一側，線卡對線纜起到懸掛作用，降低了線纜在自身重力作用下朝遠離光伏組件的方向垂落的可能性，以使線纜與彩鋼瓦之間能夠保持一定的距離，避免線纜與彩鋼瓦直接接觸，從而降低彩鋼瓦上的積水與線纜接觸導致線纜發生短路的可能，同時也降低了線纜所產生的電弧燒穿或者腐蝕彩鋼瓦的可能，進而保證光伏構件穩定性、可靠性以及安全性。與此同時，將邊框設置在層壓件的背光面上，能夠降低了邊框對層壓件受光面造成遮擋可能，即減小了遮光面積，從而有利于提高光伏組件的效率。

13、應當理解的是，以上的一般描述和后文的細節描述僅是示例性的，并不能限制本申請。

技術特征：

1.一種光伏構件，其特征在于，包括：

2.根據權利要求1所述的光伏構件，其特征在于，所述線卡包括第一槽體，所述第一槽體沿所述線卡的高度方向的截面為u形或v形，所述線纜的部分結構位于所述第一槽體內，并與所述第一槽體卡合。

3.根據權利要求2所述的光伏構件，其特征在于，所述線卡包括第二槽體，所述第二槽體位于所述第一槽體沿所述線卡的長度方向的一側，所述邊框的部分結構位于所述第二槽體；

4.根據權利要求3所述的光伏構件，其特征在于，所述第一槽體和所述第二槽體之間設置有通孔，所述通孔沿所述線卡的寬度方向貫穿所述線卡。

5.根據權利要求3所述的光伏構件，其特征在于，所述邊框包括第一部，所述第一部位于所述第二槽體內，并與所述第二槽體卡合；

6.根據權利要求5所述的光伏構件，其特征在于，所述第二槽口沿所述線卡的長度方向兩側的所述限位部分別為第一限位部和第二限位部；

7.根據權利要求3所述的光伏構件，其特征在于，所述光伏構件包括彩鋼瓦、夾具和連接件；

8.根據權利要求7所述的光伏構件，其特征在于，所述連接件包括勾形部，所述勾形部與所述邊框連接；所述勾形部位于所述第二槽體內，并與所述第二槽體卡合。

9.根據權利要求8所述的光伏構件，其特征在于，所述勾形部包括第一弧形段和與所述第一弧形段連接的第二弧形段；

10.根據權利要求1至9中任一項所述的光伏構件，其特征在于，所述線卡的寬度w滿足：15mm≤w≤30mm。

技術總結
本申請涉及一種光伏構件，包括：光伏組件和線卡，光伏組件包括層壓件和邊框，層壓件沿其自身厚度方向具有背光面，邊框連接于背光面，線卡連接于邊框的一側，且線卡與光伏組件的線纜連接。線卡將線纜固定在邊框的一側，線卡對線纜起到懸掛作用，降低線纜在自身重力作用下朝遠離光伏組件的方向垂落的可能性，從而降低彩鋼瓦上的積水與線纜接觸導致線纜發生短路的可能，同時也降低了線纜所產生的電弧燒穿或者腐蝕彩鋼瓦的可能，以保證光伏構件的穩定性、可靠性以及安全性。

技術研發人員：楊森,呂鵬宇,張昕濤,肖鵬軍,黃佳權
受保護的技術使用者：晶科能源股份有限公司
技術研發日：
技術公布日：2025/4/28
