本技術具體涉及光伏電站穿線，具體是用于分布式光伏電站的便攜防水抗拉穿線裝置。

背景技術：

1、分布式光伏電站安裝在屋頂的位置，在安裝完成后，對電站進行穿線時，現在傳統的穿線方式是通過安裝pvc管，將導線安裝在pvc管中，實現光伏板之間的連接，這樣在長時間的使用中，還需要對pvc管進行有效的固定填充，在填完成后，長時間的使用會出現漏水的情況，且導線與pvc管之間可能會發生粘接的情況，影響導向的正常傳輸，且分布式光伏電站在進行管道安裝時，需要在墻面上進行開槽處理，這樣就影響房屋使用的壽命。

2、現在分布式光伏電站在進行導線的安裝時，還存在較多的缺陷，長時間的使用中，可能就會造成導線之間存在漏水或斷裂的情況，無法有效的實現光伏板之間的連接。

3、針對上述情況，我們提供用于分布式光伏電站的便攜防水抗拉穿線裝置，在本裝置中，通過下殼體和上殼體之間的配合，實現對導線的包括，這樣在使用中，可以有效的保證導線防水的效果，再通過下夾板和上夾板之間的配合，實現對導線之間的加緊固定，這樣在長時間的使用中，有效的提高導線之間的抗拉性，保證兩個導線之間連接的穩定性。

技術實現思路

1、本實用新型的目的在于提供用于分布式光伏電站的便攜防水抗拉穿線裝置，通過下夾板和上夾板之間的配合，實現對導線之間的加緊固定，這樣在長時間的使用中，有效的提高導線之間的抗拉性，保證兩個導線之間連接的穩定性以解決上述背景技術的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、用于分布式光伏電站的便攜防水抗拉穿線裝置，包括下殼體；所述的下殼體內部配合安裝有兩個呈對稱的下夾板；所述的下夾板兩端呈半圓狀設置；所述的下殼體兩側均設置有立板，所述的立板遠離下殼體一端開設有雙圓頭槽；便于實現上殼體上下位置的調節；實現對不同尺寸的導線進行穿線；

4、所述的下殼體頂部設置有呈相同結構的上殼體；所述的上殼體內部安裝有上夾板，這樣在對導線進行包裹加緊時起到密封的效果；

5、作為本實用新型的進一步技術方案，所述的下殼體的兩端配合，所述的下夾板和上夾板的兩端配合，分別實現對導線的防水和抗拉起到有效的保護效果；

6、作為本實用新型的進一步技術方案，所述的下殼體內部開設有沉孔；所述的上殼體上開設有通孔；所述的通孔與沉孔之間通過螺桿配合固定，通過螺桿實現下殼體和上殼體之間的緊固，防止在長時間的使用中，下殼體和上殼體之間發生松動的情況，影響對導線的保護效果；

7、作為本實用新型的進一步技術方案，所述的上殼體兩側設置有凸柱，該凸柱通過緊固螺母與可拆卸安裝在立板上開設的雙圓頭槽內，便于實現上殼體與下殼體之間的間距調節，便于與不同尺寸的導線進行有效的保護；

8、作為本實用新型的進一步技術方案，所述的下夾板和上夾板的兩端配合完成后形成一個便于穿線的正圓，保證下夾板和上夾板對導線有效的抗拉性能的加固；

9、作為本實用新型的進一步技術方案，所述的下殼體與光伏電站焊接固定。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型，在使用時，將下殼體固定安裝在光伏支架上，通過下殼體與上殼體之間的配合，實現對導線的包裹，這樣有效的提高導線在穿線中的防水性能，保證導線的使用壽命；

12、本實用新型，在進行穿線時，通過下夾板與上夾板的配合，實現對導線之間的連接固定，這樣在進行連接時，通過下夾板和上夾板組成一個正圓，這樣在對導線進行安裝時，有效的實現對導線連接處的加緊處理，有效的提高導線的抗拉性能；

13、本實用新型，在進行配合安裝時，上殼體通過凸柱與緊固螺母的配合，實現在立板上開設的雙圓頭槽內進行上下滑動這樣可以有效的實現下殼體和上殼體與下夾板和上夾板之間的間距，便于實現對不同尺寸的導線進行防水抗拉效果的保護，提高導線在本穿線裝置中的正常使用，從而有效的保證光電站的正常使用。

技術特征：

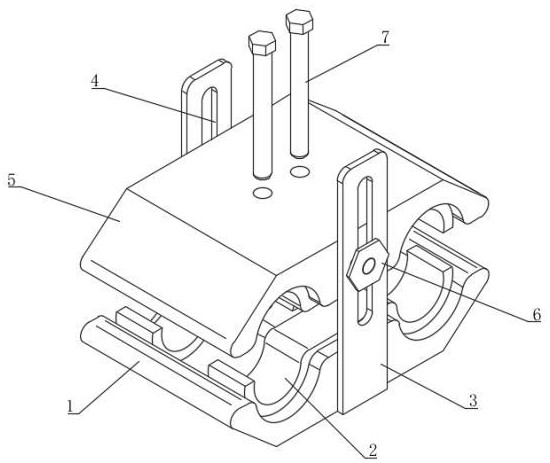

1.用于分布式光伏電站的便攜防水抗拉穿線裝置，其特征在于：包括下殼體（1）；所述的下殼體（1）內部配合安裝有兩個呈對稱的下夾板（2）；所述的下夾板（2）兩端呈半圓狀設置；所述的下殼體（1）兩側均設置有立板（3），所述的立板（3）遠離下殼體（1）一端開設有雙圓頭槽（4）；

2.根據權利要求1所述的用于分布式光伏電站的便攜防水抗拉穿線裝置，其特征在于：所述的下殼體（1）的兩端配合，所述的下夾板（2）和上夾板（8）的兩端配合。

3.根據權利要求1所述的用于分布式光伏電站的便攜防水抗拉穿線裝置，其特征在于：所述的下殼體（1）內部開設有沉孔（9）；所述的上殼體（5）上開設有通孔（10）；所述的通孔（10）與沉孔（9）之間通過螺桿（7）配合固定。

4.根據權利要求3所述的用于分布式光伏電站的便攜防水抗拉穿線裝置，其特征在于：所述的上殼體（5）兩側設置有凸柱，該凸柱通過緊固螺母（6）與可拆卸安裝在立板（3）上開設的雙圓頭槽（4）內。

5.根據權利要求4所述的用于分布式光伏電站的便攜防水抗拉穿線裝置，其特征在于：所述的下夾板（2）和上夾板（8）的兩端配合完成后形成一個便于穿線的正圓。

6.根據權利要求1所述的用于分布式光伏電站的便攜防水抗拉穿線裝置，其特征在于：所述的下殼體（1）與光伏電站焊接固定。

技術總結
本技術公開了用于分布式光伏電站的便攜防水抗拉穿線裝置，涉及光伏電站穿線技術領域，包括下殼體；下殼體內部配合安裝有兩個呈對稱的下夾板；下夾板兩端呈半圓狀設置；下殼體兩側均設置有立板，立板遠離下殼體一端開設有雙圓頭槽；下殼體頂部設置有呈相同結構的上殼體；上殼體內部安裝有上夾板；在使用時，通過下殼體與上殼體之間的配合，實現對導線的包裹，這樣有效的提高導線在穿線中的防水性能，保證導線的使用壽命；在進行穿線時，通過下夾板與上夾板的配合，實現對導線之間的連接固定，這樣在進行連接時，通過下夾板和上夾板組成一個正圓，這樣在對導線進行安裝時，有效的實現對導線連接處的加緊處理，有效的提高導線的抗拉性能。

技術研發人員：王熙聃
受保護的技術使用者：常州晟祥新能源科技有限公司
技術研發日：20240521
