本發明屬于電網監測，尤其涉及一種基于電網一張圖的配電網監測處理方法與系統。

背景技術：

1、由于電網在運行過程中不可避免的會發生變動，這就導致電網圖有可能會不能準確的反應真實的電網運行狀態，無法準確的實現對配電網中的監測處理，因此為了實現對配電網的監測處理，在發明專利申請cn202411634053.9《基于數據中臺和邊緣計算的配電網絡智能監測方法》中構建配電網絡因果關系圖，并基于最終的檢測結果，進行異常分析，根據最終的檢測結果和異常分析結果，生成維護報告，但是上述技術方案中均存在以下技術問題：

2、由于電網圖的更新處理的數據量較大，而電網圖中的不同區域由于供電拓?fù)涞牟町悾@就導致即便是在相同的天氣條件下，不同區域發生供電故障的概率存在偏差，因此如何結合未來的天氣數據下的供電故障概率，進行電網圖的更新處理處理，從而保證配電網的監測處理的可靠性，成為亟待解決的技術問題。

3、針對上述技術問題，具體的本申請?zhí)峁┮环N基于電網一張圖的配電網監測處理方法與系統。

技術實現思路

1、為實現本發明目的，本發明采用如下技術方案：

2、第一方面，本申請?zhí)峁┮环N基于電網一張圖的配電網監測處理方法，具體包括：

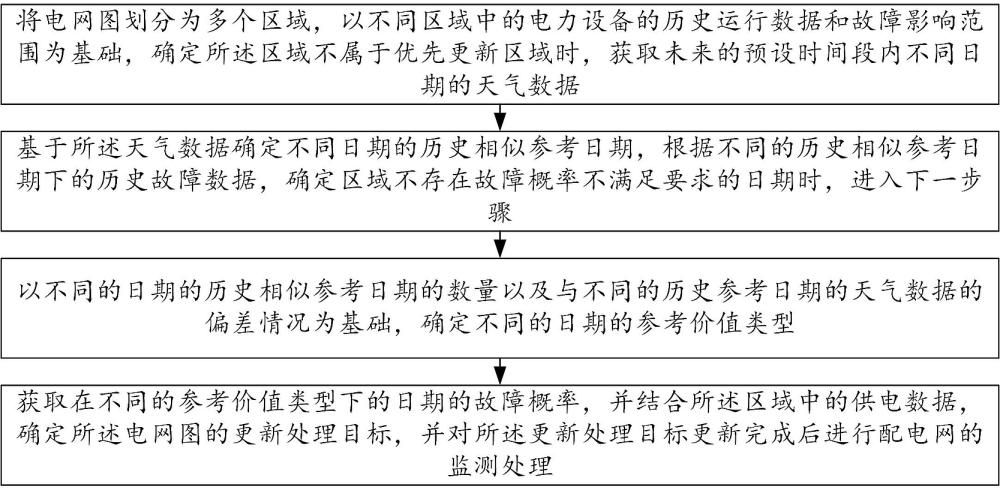

3、s1將電網圖劃分為多個區域，以不同區域中的電力設備的歷史運行數據和故障影響范圍為基礎，確定所述區域不屬于優先更新區域時，獲取未來的預設時間段內不同日期的天氣數據；

4、s2基于所述天氣數據確定不同日期的歷史相似參考日期，根據不同的歷史相似參考日期下的歷史故障數據，確定所述區域不存在故障概率不滿足要求的日期時，進入下一步驟；

5、s3以不同的日期的歷史相似參考日期的數量以及與不同的歷史參考日期的天氣數據的偏差情況為基礎，確定不同的日期的參考價值類型；

6、s4獲取在不同的參考價值類型下的日期的故障概率，并結合所述區域中的供電數據，確定所述電網圖的更新處理目標，并對所述更新處理目標更新完成后進行配電網的監測處理，并對所述更新處理目標更新完成后進行配電網的監測處理。

7、本發明的有益效果在于：

8、根據不同的歷史相似參考日期下的歷史故障數據，確定區域是否存在故障概率不滿足要求的日期，從而實現了從天氣數據的角度確定所述區域在不同日期的故障概率，充分考慮到不同的區域由于供電設備和供電拓?fù)涞牟町悾瑢?dǎo)致的不同區域的供電可靠程度的差異，也為差異化的進行不同區域的電網圖的更新處理奠定了基礎。

9、以在不同的參考價值類型下的日期的故障概率以及供電數據，確定所述電網圖的更新處理目標，不僅單一的考慮到區域在不同日期的故障概率的差異，實現了對區域在未來的時段內發生故障的概率的綜合考慮，同時進一步結合供電數據，也實現了對不同區域的供電量的綜合考慮，實現了對不同區域的電網圖的差異化的更新處理，同時通過對電網圖的更新處理，保證了配電網的監測處理的可靠性。

10、進一步的技術方案在于，將電網圖劃分為多個區域，具體包括：

11、按照預設面積閾值，將所述電網圖劃分為多個區域。

12、進一步的技術方案在于，所述電力設備包括變壓器、斷路器、隔離開關、負荷開關、電抗器。

13、進一步的技術方案在于，所述歷史運行數據包括不同的故障類型的故障次數。

14、進一步的技術方案在于，所述故障影響范圍根據所述電力設備所處的電力拓?fù)涞墓?jié)點位置進行確定，具體的包括故障影響的電力用戶數量以及不同的電力用戶的歷史用電負荷。

15、進一步的技術方案在于，確定所述區域不屬于優先更新區域，具體包括：

16、以所述區域中的電力設備的歷史運行數據為基礎，確定所述區域中的電力設備的歷史故障次數；

17、根據所述電力設備的歷史故障次數，確定所述電力設備中的異常電力設備；

18、基于不同的電力設備的故障影響范圍，確定不同的異常電力設備的故障影響的電力用戶總數量，并利用所述電力用戶總數量確定所述區域是否屬于優先更新區域。

19、進一步的技術方案在于，當所述電力用戶總數量大于預設用戶數量時，則確定所述區域?qū)儆趦?yōu)先更新區域。

20、進一步的技術方案在于，當所述區域?qū)儆趦?yōu)先更新區域時，則將所述區域作為數據的更新處理目標。

21、進一步的技術方案在于，所述電網圖的更新處理目標的確定的方法為：

22、以不同日期的參考價值類型為基礎，確定不同日期的預設系數，基于所述預設系數與故障概率的乘積確定不同日期的修正故障概率；

23、將所述修正故障概率大于預設概率閾值的日期作為高概率日期，根據高概率日期的數量占比確定所述區域的區域故障異常系數；

24、以所述區域中的供電數據為基礎，確定所述區域中的日均供電量，并利用所述日均供電量對應的預設權重系數確定所述區域的用電權重系數，基于所述用電權重系數與區域故障異常系數的乘積確定所述區域的修正異常系數，并利用所述修正異常系數確定所述電網圖的更新處理目標。

25、進一步的技術方案在于，利用所述修正異常系數確定所述電網圖的更新處理目標，具體包括：

26、將修正異常系數大于預設修正系數閾值的區域作為數據的更新處理目標。

27、第二方面，本申請?zhí)峁┮环N計算機系統，包括：通信連接的存儲器和處理器，以及存儲在所述存儲器上并能夠在所述處理器上運行的計算機程序，其特征在于，所述處理器運行所述計算機程序時執行上述的一種基于電網一張圖的配電網監測處理方法。

28、其他特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點在說明書以及附圖中所特別指出的結構來實現和獲得。

29、為使本發明的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。

技術特征：

1.一種基于電網一張圖的配電網監測處理方法，其特征在于，具體包括：

2.如權利要求1所述的基于電網一張圖的配電網監測處理方法，其特征在于，將電網圖劃分為多個區域，具體包括：

3.如權利要求1所述的基于電網一張圖的配電網監測處理方法，其特征在于，所述電力設備包括變壓器、斷路器、隔離開關、負荷開關、電抗器。

4.如權利要求1所述的基于電網一張圖的配電網監測處理方法，其特征在于，所述歷史運行數據包括不同的故障類型的故障次數。

5.如權利要求1所述的基于電網一張圖的配電網監測處理方法，其特征在于，確定所述區域不屬于優先更新區域，具體包括：

6.如權利要求1所述的基于電網一張圖的配電網監測處理方法，其特征在于，當所述區域?qū)儆趦?yōu)先更新區域時，則將所述區域作為數據的更新處理目標。

7.如權利要求1所述的基于電網一張圖的配電網監測處理方法，其特征在于，所述預設時間段包括一個月、兩個月和3個月。

8.如權利要求1所述的基于電網一張圖的配電網監測處理方法，其特征在于，所述電網圖的更新處理目標的確定的方法為：

9.如權利要求8所述的基于電網一張圖的配電網監測處理方法，其特征在于，利用所述修正異常系數確定所述電網圖的更新處理目標，具體包括：

10.一種計算機系統，包括：通信連接的存儲器和處理器，以及存儲在所述存儲器上并能夠在所述處理器上運行的計算機程序，其特征在于，所述處理器運行所述計算機程序時執行權利要求1-9任一項所述的一種基于電網一張圖的配電網監測處理方法。

技術總結
本發明提供一種基于電網一張圖的配電網監測處理方法與系統，屬于電網監測技術領域，具體包括：基于天氣數據確定不同日期的歷史相似參考日期，根據不同的歷史相似參考日期下的歷史故障數據，確定區域不存在故障概率不滿足要求的日期時，以不同的日期的歷史相似參考日期的數量以及與不同的歷史參考日期的天氣數據的偏差情況為基礎，確定不同的日期的參考價值類型，獲取在不同的參考價值類型下的日期的故障概率，并結合區域中的供電數據，確定所述電網圖的更新處理目標，并對所述更新處理目標更新完成后進行配電網的監測處理，提升了監測處理的可靠性。

技術研發人員：遠方,趙曜,朱瑩,賈靜麗,王軍義,李文萃,張向伍,劉詠,胡岸,張靜
受保護的技術使用者：洛陽國沐精密科技有限公司
技術研發日：
技術公布日：2025/4/24
