本技術涉及電源供電，具體涉及一種用于混合式動力的發動機防尖峰脈沖電路和割草機。

背景技術：

1、電動工具的行走電機在工作時，由于轉子磁通的突然變化，會產生尖峰脈沖。尖峰脈沖是一種短時間內電流或電壓突然瞬間變化的現象，其寬度一般在微秒級別，這種現象可能會對設備的性能造成損害。

2、現有的防尖峰脈沖電路采用反激式開關電源，反激式開關電源以其結構簡單、元器件少等優點在自動控制及智能儀表的電源中得到廣泛的應用。開關電源的調節部分通常采用脈寬調制(pwm)技術，即在主變換器周期不變的情況下，根據輸入電壓或負載的變化來調節功率mosfet管導通的占空比，從而使輸出電壓穩定。脈寬調制的方法很多，現有技術中的脈寬調制方法輸入電壓范圍窄，輸出電壓精度低，負載調制效率低，因此，急需要一種輸入電壓范圍寬、輸出電壓精度高、負載的調整效率高的用于混合式動力割草機的防尖峰脈沖電路。

技術實現思路

1、針對上述技術問題，本實用新型提供了一種用于混合式動力割草機的防尖峰脈沖電路，以解決混合式動力割草機的行走電機產生的尖峰脈沖的問題。

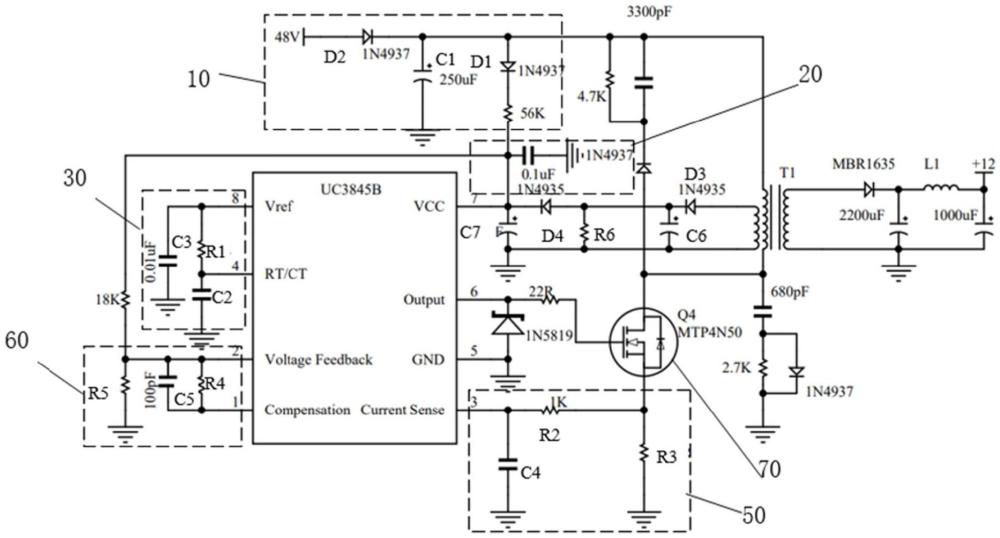

2、本實用新型的實施例提供一種防尖峰脈沖電路，所述電路包括啟動電路，濾波電路，調制頻率電路，電流取樣比較電路，誤差比較器電路，控制芯片uc3845b和mos管，所述啟動電路連接所述控制芯片uc3845b的第七引腳，所述濾波電路連接所述控制芯片uc3845b的第七引腳，所述調制頻率電路連接所述控制芯片uc3845b的第四引腳和第八引腳，所述誤差比較器電路連接所述控制芯片uc3845b的第二引腳，所述mos管連接所述控制芯片uc3845b的第六引腳。

3、可選地，所述濾波電路包括濾波電容，所述濾波電容一端接地，另一端分別連接啟動電路和控制芯片uc3845b的第七引腳。

4、可選地，所述啟動電路包括第一二極管，第二二極管和第一電容，所述第一二極管的負極連接濾波電容，其正極分別連接第一電容的正極和第二二極管的負極，所述第二二極管的正極連接電源，所述第一電容的負極接地。

5、可選地，所述調制頻率電路包括第二電容、第一電阻和第三電容，所述第二電容的正極連接所述控制芯片uc3845b的第四引腳，其負極接地，所述第二電容的正極通過第一電阻分別連接第三電容的正極和所述控制芯片uc3845b的第八引腳，所述第三電容的負極接地。

6、可選地，所述電流取樣比較電路包括第四電容、第二電阻和第三電阻，所述第四電容的正極分別連接所述控制芯片uc3845b的第三引腳和第二電阻的一端，第四電容的負極接地，所述第二電阻的另一端分別連接第三電阻的一端和mos管的源極，mos管的柵極連接所述控制芯片uc3845b的第六引腳。

7、可選地，所述誤差比較器電路包括第五電容，第四電阻和第五電阻，所述第五電容的一端分別連接第四電阻的一端、第五電阻的一端和所述控制芯片uc3845b的第二引腳，所述第五電容的另一端連接第四電阻的另一端和所述控制芯片uc3845b的第一引腳，所述第五電阻的另一端接地。

8、可選地，所述電路還包括變壓器，所述變壓器的一側通過第三二極管和第四二極管連接所述控制芯片uc3845b的第七引腳。

9、可選地，所述電路還包括第六電容，第七電容和第六電阻，所述第三二極管的正極連接變壓器的一側，第三二極管的負極連接第六電容的正極，第六電容的負極連接變壓器的一側，第六電阻的一端分別連接第三二極管的負極、第六電容的正極和第四二極管的正極，第六電阻的另一端分別連接第六電容的負極和第七電容的負極，第七電容的正極連接所述控制芯片uc3845b的第七引腳和濾波電容。

10、可選地，所述電路應用于割草機。

11、本實用新型還提供一種割草機，包括發動機和馬達，還包括上述所述的防尖峰脈沖電路。

12、本實用新型實施例提供的技術方案中，啟動電路連接所述控制芯片uc3845b的第七引腳，所述濾波電路連接所述控制芯片uc3845b的第七引腳，所述調制頻率電路連接所述控制芯片uc3845b的第四引腳和第八引腳，所述誤差比較器電路連接所述控制芯片uc3845b的第二引腳，所述mos管連接所述控制芯片uc3845b的第六引腳，相比于現有技術，本實用新型具有輸入電壓范圍寬，輸出電壓精度高，負載調整效率高的特點，以解決混合式動力割草機的行走電機產生的尖峰脈沖的問題。

技術特征：

1.一種防尖峰脈沖電路，其特征在于，所述電路包括啟動電路，濾波電路，調制頻率電路，電流取樣比較電路，誤差比較器電路，控制芯片uc3845b和mos管，所述啟動電路連接所述控制芯片uc3845b的第七引腳，所述濾波電路連接所述控制芯片uc3845b的第七引腳，所述調制頻率電路連接所述控制芯片uc3845b的第四引腳和第八引腳，所述誤差比較器電路連接所述控制芯片uc3845b的第二引腳，所述mos管連接所述控制芯片uc3845b的第六引腳。

2.根據權利要求1所述的防尖峰脈沖電路，其特征在于，所述濾波電路包括濾波電容，所述濾波電容一端接地，另一端分別連接啟動電路和控制芯片uc3845b的第七引腳。

3.根據權利要求2所述的防尖峰脈沖電路，其特征在于，所述啟動電路包括第一二極管，第二二極管和第一電容，所述第一二極管的負極連接濾波電容，其正極分別連接第一電容的正極和第二二極管的負極，所述第二二極管的正極連接電源，所述第一電容的負極接地。

4.根據權利要求1所述的防尖峰脈沖電路，其特征在于，所述調制頻率電路包括第二電容、第一電阻和第三電容，所述第二電容的正極連接所述控制芯片uc3845b的第四引腳，其負極接地，所述第二電容的正極通過第一電阻分別連接第三電容的正極和所述控制芯片uc3845b的第八引腳，所述第三電容的負極接地。

5.根據權利要求1所述的防尖峰脈沖電路，其特征在于，所述電流取樣比較電路包括第四電容、第二電阻和第三電阻，所述第四電容的正極分別連接所述控制芯片uc3845b的第三引腳和第二電阻的一端，所述第四電容的負極接地，所述第二電阻的另一端分別連接第三電阻的一端和mos管的源極，mos管的柵極連接所述控制芯片uc3845b的第六引腳。

6.根據權利要求1所述的防尖峰脈沖電路，其特征在于，所述誤差比較器電路包括第五電容，第四電阻和第五電阻，所述第五電容的一端分別連接第四電阻的一端、第五電阻的一端和所述控制芯片uc3845b的第二引腳，所述第五電容的另一端連接第四電阻的另一端和所述控制芯片uc3845b的第一引腳，所述第五電阻的另一端接地。

7.根據權利要求1所述的防尖峰脈沖電路，其特征在于，所述電路還包括變壓器，所述變壓器的一側通過第三二極管和第四二極管連接所述控制芯片uc3845b的第七引腳。

8.根據權利要求7所述的防尖峰脈沖電路，其特征在于，所述電路還包括第六電容，第七電容和第六電阻，所述第三二極管的正極連接變壓器的一側，第三二極管的負極連接第六電容的正極，第六電容的負極連接變壓器的一側，第六電阻的一端分別連接第三二極管的負極、第六電容的正極和第四二極管的正極，第六電阻的另一端分別連接第六電容的負極和第七電容的負極，第七電容的正極連接所述控制芯片uc3845b的第七引腳和濾波電容。

9.根據權利要求1所述的防尖峰脈沖電路，其特征在于，所述電路應用于割草機。

10.一種割草機，包括發動機和馬達，其特征在于，還包括權利要求1-9任一項所述的防尖峰脈沖電路。

技術總結
本申請公開一種防尖峰脈沖電路和割草機，所述電路包括啟動電路，濾波電路，調制頻率電路，電流取樣比較電路，誤差比較器電路，控制芯片UC3845B和MOS管，所述啟動電路連接所述控制芯片UC3845B的第七引腳，所述濾波電路連接所述控制芯片UC3845B的第七引腳，所述調制頻率電路連接所述控制芯片UC3845B的第四引腳和第八引腳，所述誤差比較器電路連接所述控制芯片UC3845B的第二引腳，所述MOS管連接所述控制芯片UC3845B的第六引腳。本申請具有輸入電壓范圍寬，輸出電壓精度高，負載調整效率高的特點，以解決混合式動力割草機的行走電機產生的尖峰脈沖的問題。

技術研發人員：令狐選霞
受保護的技術使用者：江蘇俱為科技有限公司
技術研發日：20240723
技術公布日：2025/4/28
