本實用新型涉及散熱片領域，特別是一種散熱片結構。

背景技術：

隨著電子產品的不斷更新?lián)Q代，電子產品的散熱問題也日益突出。如何合理地利用散熱片本身的結構，從而促進電子產品或者產品內部結構中的熱量釋放，也愈發得到了關注。

技術實現要素：

本實用新型為了解決現有技術中存在的問題，提供一種結構設計合理、散熱效果好的散熱片結構。

本實用新型為解決現有技術中存在的問題，采用了以下技術方案：一種散熱片結構，包括基座和散熱片，所述基座設有支撐部，所述基座與散熱片連接，其結構特征為，所述散熱片為框架式結構，所述散熱片包括第一散熱片、第二散熱片，第一散熱片、第二散熱片相互平行排列且通過安裝板連接，第一散熱片、第二散熱片內設橫桿，所述橫桿與散熱片的框架之間形成散熱空間。

框架式結構的散熱片，通過基礎穩固的結構，在電子產品中進行固定，通過橫桿與散熱片的結合，令散熱片整體結構更趨于穩固，從而延長使用壽命，令散熱片結構不至于因?yàn)椴考g的連接問題出現移位甚至斷裂等問題，同時令散熱片結構中形成了散熱空間，有利于加強結構本身的散熱效果。

進一步地，所述橫桿分別在第一散熱片、第二散熱片的框架結構內平行設置。橫桿在框架結構內平行設置，能夠形成規則的散熱空間，令散熱片結構不至于因?yàn)闄M桿的錯落設置而影響了結構本身的散熱效果。

進一步地，所述第一散熱片、第二散熱片框架結構內所設橫桿的數量相等。橫桿在各個第一散熱片、各個第二散熱片中的數量相等，能在橫桿的數量設置上合理設置各個散熱片的散熱空間，從而在各個散熱片的配合下，加強散熱片結構本身的散熱效果。

進一步地，所述橫桿的縱向間距相等，即在散熱片結構的縱軸線方向上，橫桿等距排列。在第一散熱片、第二散熱片相互橫向平行排列的前提下，在縱軸線方向上令橫桿等距排列，令每一行橫桿所形成散熱空間的截面大小相同，有利于熱量在流動方向上能順利通過散熱空間，達到電子產品外部。

進一步地，所述橫桿設有凸起。凸起的設置一方面能增加散熱片結構與熱量的接觸面，一方面也能對熱量的流動起到一定的促進作用。

進一步地，所述凸起的數量為2個。

進一步地，所述橫桿與第一散熱片、第二散熱片均為一體化連接。一體化連接令橫桿與各個散熱片之間的連接更趨于穩固。

進一步地，所述基座設有處理器。

進一步地，所述基座設有電連接部。

本實用新型同現有技術相比具有以下優點及效果：

1、本實用新型采用框架式結構，降低材料的損耗，加強整體結構的穩定性。

2、本實用新型采用橫桿與散熱片之間通過一體化連接的形式，結構穩定。

3、本實用新型通過橫桿與散熱片之間形成的散熱空間進行散熱工作，增強了散熱效率，方便實用。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

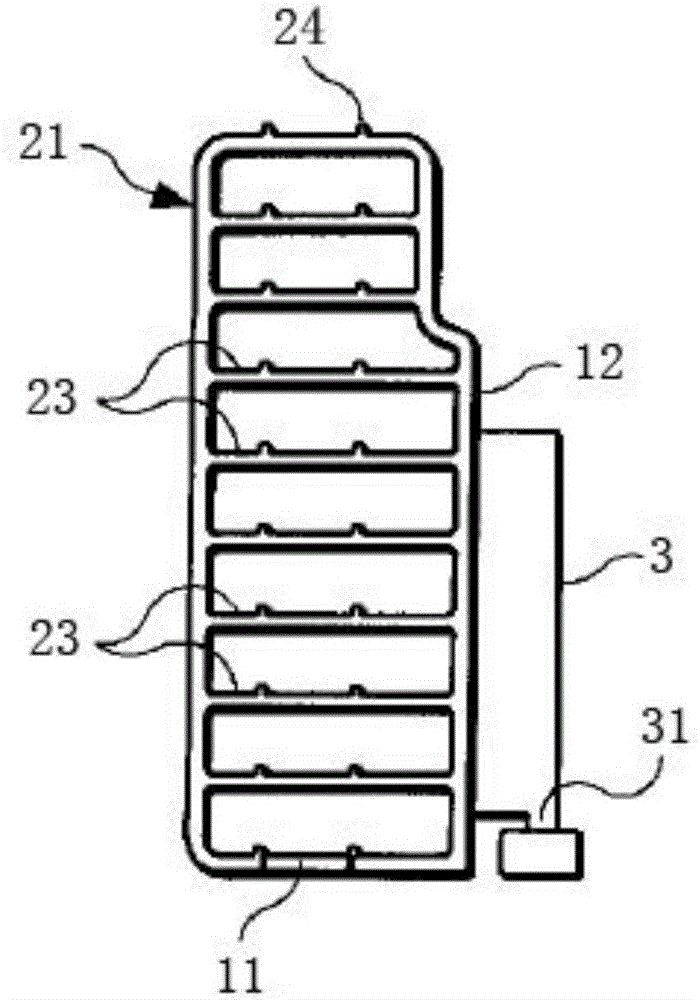

圖1為本實用新型的結構示意圖。

圖2為本實用新型的右視圖。

圖3為本實用新型的俯視圖。

標號說明：

1基座 11支撐部

12安裝板 21第一散熱片

22第二散熱片 23橫桿

24凸起 3處理器

31電連接部

具體實施方式

下面結合實施例對本實用新型做進一步的詳細說明，以下實施例是對本實用新型的解釋而本實用新型并不局限于以下實施例。

實施例1：

如圖1至3所示，一種散熱片結構，包括基座1、散熱片，基座1的底部設有用于支持散熱片整體結構的支撐部11，基座1還設有處理器3，處理器3設有可與電子產品連接的電連接部31。

散熱片為框架式結構，散熱片在本實施例中包括第一散熱片21、第二散熱片22。第一散熱片21、第二散熱片22相互平行排列且通過安裝板12連接，第一散熱片21、第二散熱片22的大小、形狀均相同。本實施例中，第一散熱片21的數量為二個，分別位于與第一散熱片21平行排列的第二散熱片22的兩端。第一散熱片21的厚度大于第二散熱片22的厚度。因此，第一散熱片21能夠在與基座1的配合下輔助穩定散熱片整體結構。第一散熱片21的框架內設有橫桿23，橫桿23與第一散熱片21形成散熱空間。本實施例中，二個第一散熱片21的各個橫桿23均平行設置且數量相同、位置相等，即相同位置的橫桿23均處于同一水平線上。另外，本實施例中的橫桿23與第一散熱片21之間為一體化連接。橫桿23表面設有凸起24，本實施例中凸起24的數量為二個。凸起24的設置一方面能增加散熱片結構與熱量的接觸面，一方面也能對熱量的流動起到一定的促進作用。第二散熱片22中也設有橫桿23、凸起24，其設置方式與第一散熱片21中的相同。因此，第一散熱片21、第二散熱片22中橫桿23均平行設置且數量相同、位置相等，即相同位置的橫桿23也均處于同一水平線上。

在實際的工作過程中，電子產品產生的熱量通過橫桿23與散熱片之間形成的散熱空間在散熱片結構中傳遞，可以在電子產品其他部件(如風扇)的配合下，將產生的熱量從電子產品中導出。

此外，需要說明的是，本說明書中所描述的具體實施例，其零、部件的形狀、所取名稱等可以不同。凡依本實用新型專利構思所述的構造、特征及原理所做的等效或簡單變化，均包括于本實用新型專利的保護范圍內。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，只要不偏離本實用新型的結構或者超越本權利要求書所定義的范圍，均應屬于本實用新型的保護范圍。
